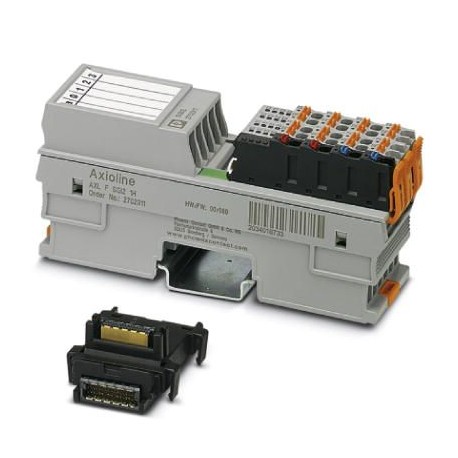

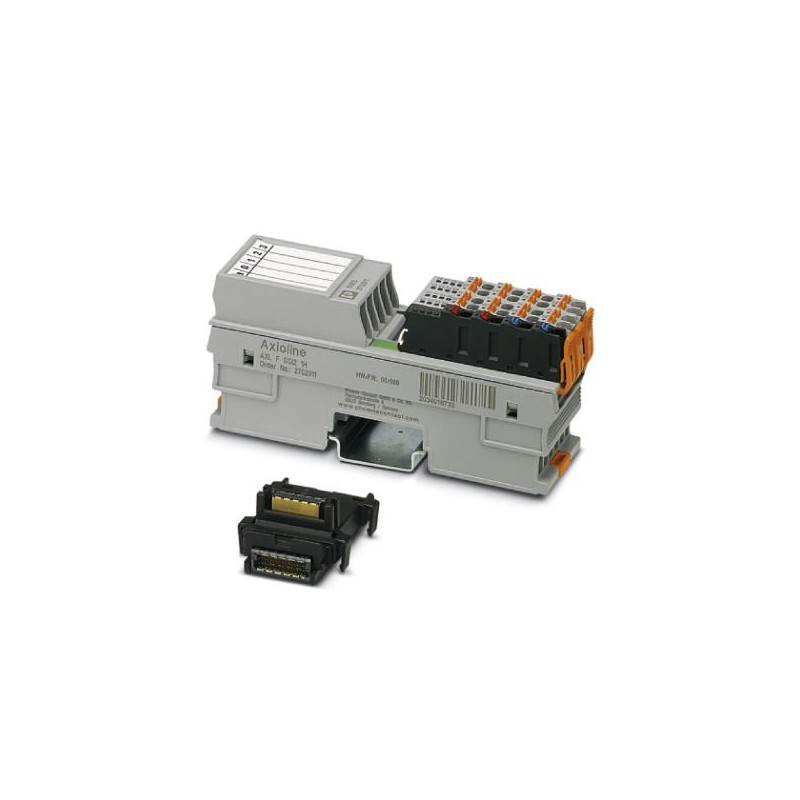

AXL F SGI2 1H 2702911 PHOENIX CONTACT Модуль ввода/вывода
AXL F SGI2 1H
2702911
PHOENIX_CONTACT
Модуль ввода/вывода
AxiolineF, модуль регистрации экстензометра, скорость передачи по локальной шине: 100 Мбит/с, степень защиты: IP20, включая модуль шинного гнезда и разъемы AxiolineF
Программируемые логические контроллеры (ПЛК) > Полевая шина, децентрализованная периферия - аналог. модуль ввода/вывода
Ввод / вывод
Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT
Best sellers
▲Описание
▲Основные Коммерческие Данные
| Orderkey | Два миллиона семьсот две тысячи девятьсот одиннадцать |
|---|---|
| Единица упаковки | 1 ПК |
| ГНТП | 4055626459288 |
| Вес / шт. (без упаковки) | 187.700 г |
| Таможенно-тарифное количество | Восемьдесят пять миллионов триста восемьдесят девять тысяч девяносто один |
| Страна происхождения | De (Германия) |
Размеры
| Габаритный чертеж | |
|---|---|
| Ширина | 35 мм |
| Высота | 126.1 мм |
| Глубина | 54 мм |
| Обратите внимание на размеры | Глубина действует, когда Че 35-7,5 DIN-рейка используется (согласно EN 60715). |
Условия окружающей среды
| Температура окружающей среды (эксплуатация) | -25 °С ... 60 °С |
|---|---|
| Температура окружающей среды (хранение/транспорт) | ОТ -40 °C ... 85 °С |
| Допустимая влажность (эксплуатация) | 5 % ... 95 % (non-конденсировать) |
| Допустимая влажность воздуха (хранение/транспорт) | 5 % ... 95 % (non-конденсировать) |
| Давление воздуха (эксплуатация) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Давление воздуха (хранение/транспорт) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Степень защиты | Степень защиты IP20 |
Общие
| Тип установки | DIN-рейку |
|---|---|
| Вес нетто | 187.7 г |
| Обратите внимание на технические характеристики вес | с разъемами и базовый модуль шины |
| Режим работы | Режим обработки данных с 6 слов |
Интерфейсы
| Обозначение | Axioline F в местном автобусе |
|---|---|
| Нет. каналов | Два |
| Способ подключения | Базовый модуль шины |
| Скорость передачи | 100 Мбит / с |
Axioline потенциалов
| Обозначение | Axioline F по локальной шине питания (уАвтобус) |
|---|---|
| Напряжение питания | 5 В постоянного тока (через базовый модуль шины) |
| Ток потребления | тип. 65 ма |
| Макс. 75 мА | |
| Потребляемая мощность | тип. 325 МВт |
| Макс. 375 МВт | |
| Обозначение | Питания для аналоговых модулей (уА) |
| Напряжение питания | 24 В DC |
| Диапазон напряжения питания | 19.2 в DC ... 30 В DC (включая все допуски, включая пульсации) |
| Ток потребления | тип. 25 мА (при типичной нагрузке: 1 весовая ячейка с 350 Ω, только один канал нагружен) |
| тип. 55 мА (при максимальной загрузке: 8 тензометрические Весы С 350 Ω, только один канал нагружен) | |
| тип. 110 мА (при максимальной загрузке: 8 тензометрические Весы С 350 Ω для каждого канала) | |
| Потребляемая мощность | тип. 2.6 Вт (при максимальной загрузке: 8 тензометрические Весы С 350 Ω для каждого канала) |
| тип. 1.5 Вт (всего устройства) | |
| Макс. 3 Вт (всего устройства) | |
| Тип защиты | Защита от скачков напряжения питания |
| Защита от переполюсовки напряжения питания |
Контакты
| Описание | Плавающая Н/О контакт |
|---|---|
| Количество | 2 (кА1-КБ1КА2-КБ2) |
| Контактное сопротивление | < 1 Ω (типичное) |
| Типичное время отклика | тип. 0,2 мс (открытие) |
Аналоговые входы
| Описание входных | Входные каналы для тензометрического датчика |
|---|---|
| Количество входов | Два |
| Технология подключения | 6 или 4 провода, витая пара экранированный кабель |
| Мост разница уд | Диапазон измерения, указанным в параметре характеристика |
| Мост напряжения UНоль | 5 в |
| Характеристики | могут быть параметризованы: 350 МКВ/в ... 6500 МКВ/в |
| Измеренное представление значения | 32 бита |
Аналоговые выходы
| Описание выход | Поставить перемычку |
|---|---|
| Количество выходов | Два |
| Импеданс | > 43 Ω (на канал) |
| Выходное напряжение | тип. 5 в |
| Выходной ток | Макс. 115 Ма (на канал) |
Электрическая изоляция
| Раздел тест | Логикой 500 В AC 50 Гц 1 минута. |
|---|---|
| Питания 24 в (ввода/вывода) 500 В AC 50 Гц 1 минута. | |
| Аналоговые входы 500 В AC 50 Гц 1 минута. | |
| Н/О контакт кА1- КБ1500 В AC 50 Гц 1 минута. | |
| Н/О контакт кА2- КБ2500 В AC 50 Гц 1 минута. | |
| Функциональное заземление 500 В AC 50 Гц 1 минута. |
Стандартов и правил
| Механические испытания | Сопротивление вибрации в соотв. с En 60068-2-6/МЭК 60068-2-6 5г |
|---|---|
| Шок в соотв. с En 60068-2-27/МЭК 60068-2-27 30г | |
| Непрерывный шок согласно EN 60068-2-27/МЭК 60068-2-27 10г | |
| Класс защиты | В III, МЭК 61140, АН 61140, VDE И 0140-1 |
Соблюдение Экологических Продуктов
| RoHS Китая | Экологически чистый срок использования: неограниченный = EFUP-е |
|---|---|
| Никаких вредных веществ выше порогового значения |
Классификации
ЭСЛ@СС 6.0Двадцать семь миллионов двести сорок две тысячи шестьсотЭСЛ@СС 7.0Двадцать семь миллионов двести сорок две тысячи шестьсот одинЭСЛ@СС 8.0Двадцать семь миллионов двести сорок две тысячи шестьсот одинЭСЛ@СС 9.0Двадцать семь миллионов двести сорок две тысячи шестьсот один
