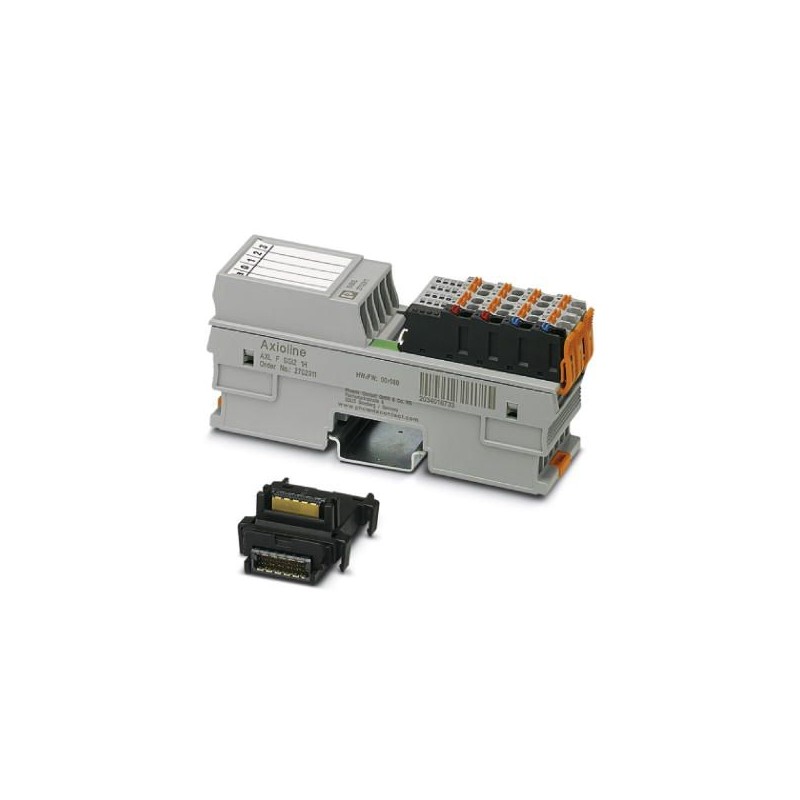

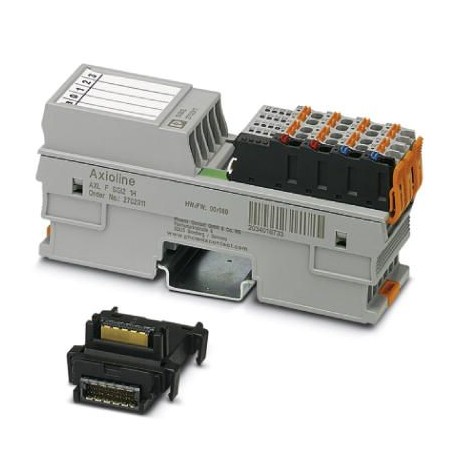

AXL F SGI2 1H 2702911 PHOENIX CONTACT Modulo di I/O
AXL F SGI2 1H
2702911
PHOENIX_CONTACT
Modulo di I/O
AxiolineF, modulo di registrazione dell'estensimetro, velocità di trasmissione su bus locale: 100 MBit/s, grado di protezione: IP20, incluso modulo presa bus e connettori AxiolineF
sistemi di controllo industriali (PLC) > bus di campo, periferica remota – modulo I/O analogico
I / O
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Chiave Dati Commerciali
| Orderkey | Due millioni sette cento due mila nove cento undici |
|---|---|
| Unità d'imballaggio | 1 pc |
| GTIN | 4055626459288 |
| Peso per Pezzo (escluso imballaggio) | 187.700 g |
| Personalizzato numero di tariffa | Ottanta cinque millioni tre cento ottanta nove mila novanta uno |
| Paese di origine | DE (Germania) |
Dimensioni
| Disegno dimensionale | |
|---|---|
| Larghezza | 35 mm |
| Altezza | 126.1 mm |
| Profondità | 54 mm |
| Nota sulle dimensioni | La profondità è valido quando un TH 35-7,5 DIN rail è utilizzato (secondo EN 60715). |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -25 °C ... 60 °C |
|---|---|
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 85 °C |
| Ammessa umidità (funzionamento) | 5 % ... 95 % (senza condensa) |
| Ammessa umidità (stoccaggio/trasporto) | 5 % ... 95 % (senza condensa) |
| Pressione aria (funzionamento) | 70 kPa ... 106 kPa (fino a 3000 m sopra il livello del mare) |
| La pressione dell'aria (stoccaggio/trasporto) | 70 kPa ... 106 kPa (fino a 3000 m sopra il livello del mare) |
| Grado di protezione | IP20 |
Generale
| Tipo di montaggio | Guida DIN |
|---|---|
| Peso netto | 187.7 g |
| Nota sul peso specifiche | con connettori e bus modulo base |
| Modalità di funzionamento | I dati di processo modalità con 6 parole |
Interfacce
| Denominazione | Axioline F autobus locale |
|---|---|
| No. di canali | Due |
| Metodo di connessione | Bus modulo base |
| Velocità di trasmissione | 100 Mbps |
Axioline potenzialità
| Denominazione | Axioline F local bus di alimentazione (UAutobus) |
|---|---|
| Tensione di alimentazione | 5 V DC (tramite bus modulo di base) |
| Consumo di corrente | tip. 65 mA |
| max. 75 mA | |
| Consumo di energia | tip. 325 mW |
| max. 375 mW | |
| Denominazione | Alimentazione per moduli analogici (UUn) |
| Tensione di alimentazione | 24 V DC |
| Gamma di tensione di rifornimento | Il 19,2 V DC ... 30 V DC (tra cui tutte le tolleranze, tra cui ripple) |
| Consumo di corrente | tip. 25 mA (tipica di carico: 1 cella di pesatura con 350 Ω, un solo canale caricato) |
| tip. 55 mA (con carico massimo: 8 celle di pesatura con 350 Ω, un solo canale caricato) | |
| tip. 110 mA (con carico massimo: 8 celle di pesatura con 350 Ω per canale) | |
| Consumo di energia | tip. 2.6 W (con carico massimo: 8 celle di pesatura con 350 Ω per canale) |
| tip. 1,5 W (intero dispositivo) | |
| max. 3 W (intero dispositivo) | |
| Tipo di protezione | Protezione da picchi di tensione di alimentazione |
| L'inversione di polarità della tensione di alimentazione |
Contatti
| Descrizione | Galleggiante contatto N/a |
|---|---|
| Quantità | 2 (Ka1-Kb1, Ka2-Kb2) |
| Resistenza di contatto | < 1 Ω (tipico) |
| Tempo di risposta tipico | tip. 0,2 ms (apertura) |
Ingressi analogici
| Descrizione dell'ingresso | Canali di ingresso per strain gauge |
|---|---|
| Numero di ingressi | Due |
| Tecnologia di connessione | 6 o 4 fili, twisted pair schermato cavo |
| Ponte differenza Ud | Campo di misura specificato selezionando la caratteristica |
| Ponte di tensione UZero | 5 V |
| Caratteristiche | può essere parametrizzata: 350 µV/V ... 6500 µV/V |
| Rappresentazione del valore di misura | 32 bit |
Uscite analogiche
| Descrizione Output | Ponticello di alimentazione |
|---|---|
| Numero di risultati | Due |
| Impedenza | > 43 Ω (per canale) |
| Tensione di uscita | tip. 5 V |
| Corrente di uscita | max. 115 mA (per canale) |
Isolamento elettrico
| Sezione di prova | La logica di 500 V AC 50 Hz 1 min. |
|---|---|
| L'alimentazione a 24 V (I/O) 500 V AC 50 Hz 1 min. | |
| Ingressi analogici 500 V AC 50 Hz 1 min. | |
| Contatto N/a Ka1- Kb1500 V AC 50 Hz 1 min. | |
| Contatto N/a Ka2- Kb2500 V AC 50 Hz 1 min. | |
| Di messa a terra funzionale 500 V AC 50 Hz 1 min. |
Norme e Regolamenti
| Prove meccaniche | Resistenza alle vibrazioni in acc. EN 60068-2-6/IEC 60068-2-6 5g |
|---|---|
| Shock in acc. EN 60068-2-27/IEC 60068-2-27 30g | |
| Continua urti secondo EN 60068-2-27/IEC 60068-2-27 10g | |
| Classe di protezione | III, IEC 61140, EN 61140, VDE 0140-1 |
Ambientale Di Conformità Del Prodotto
| Cina RoHS | Ecologico periodo di utilizzo: illimitato = EFUP-e |
|---|---|
| Sostanze pericolose al di sopra dei valori soglia |
Classificazioni
eCl@ss 6.0Venti sette millioni due cento quaranta due mila sei centoeCl@ss 7.0Venti sette millioni due cento quaranta due mila sei cento unoeCl@ss 8.0Venti sette millioni due cento quaranta due mila sei cento unoeCl@ss 9.0Venti sette millioni due cento quaranta due mila sei cento uno
