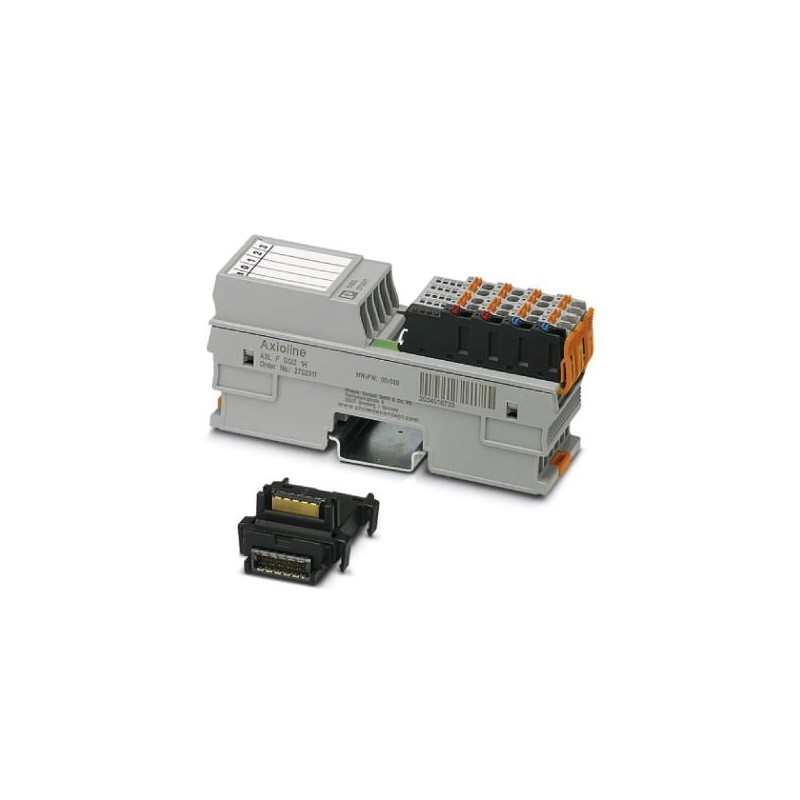

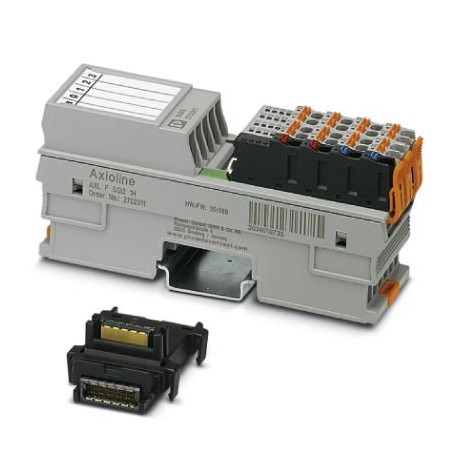

AXL F SGI2 1H 2702911 PHOENIX CONTACT Módulo de e/S
AXL F SGI2 1H
2702911
PHOENIX_CONTACT
Módulo de e/S
AxiolineF, módulo de registro de extensômetro, taxa de transmissão em barramento local: 100 MBit/s, grau de proteção: IP20, incluindo módulo de soquete de barramento e conectores AxiolineF
Controladores industriais (PLC) > Módulo de E/S analógica periférico descentralizado de bus de campo
E / S
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲Chave De Dados Comerciais
| Orderkey | Dois milhões, setecentos e dois mil, novecentos e onze |
|---|---|
| Embalagem da unidade | 1 pc |
| GTIN | Quatro trilhões de cinquenta e cinco bilhões, seiscentos e vinte e seis milhões quatrocentos e cinqüenta e nove mil duzentos e oitenta e oito |
| Peso por Peça (excluindo embalagem) | 187.700 g |
| Personalizado número de tarifação | Oitenta e cinco milhões, trezentos e oitenta e nove mil noventa e um |
| País de origem | DE (Alemanha) |
Dimensões
| Desenho Dimensional | |
|---|---|
| Largura | 35 mm |
| Altura | 126.1 mm |
| Profundidade | 54 mm |
| Nota sobre as dimensões | A profundidade é válido quando um TH 35-7,5 trilho DIN é usado (de acordo com EN 60715). |
Condições ambientais
| Temperatura ambiente (operação) | -25 °C ... 60 °C |
|---|---|
| Ambiente temperatura de armazenamento/transporte) | -40 °C ... 85 °C |
| Admissível umidade (operação) | 5 % a 95 % (sem condensação) |
| Permitida humidade (armazenamento/transporte) | 5 % a 95 % (sem condensação) |
| Pressão de ar (operação) | 70 ... kPa a 106 kPa (até 3000 m acima do nível do mar) |
| Pressão de ar (armazenamento/transporte) | 70 ... kPa a 106 kPa (até 3000 m acima do nível do mar) |
| Grau de proteção | IP20 |
Geral
| Tipo de montagem | Trilho DIN |
|---|---|
| Peso líquido | 187.7 g |
| Nota sobre especificações de peso | com conectores e de autocarro da base de dados de módulo |
| Modo de operação | Processo de modo de dados com 6 palavras |
Interfaces
| Designação | Axioline F barramento local |
|---|---|
| Não. de canais | Dois |
| Método de ligação | Barramento da base de dados de módulo |
| Velocidade de transmissão | 100 Mbps |
Axioline potenciais
| Designação | Axioline F local de alimentação do barramento (UÔnibus) |
|---|---|
| Tensão de alimentação | 5 V DC (através do barramento do módulo base) |
| Consumo de corrente | typ. 65 mA |
| max. 75 mA | |
| Consumo de potência | typ. 325 mW |
| max. 375 mW | |
| Designação | Alimentação para módulos analógicos (UUm) |
| Tensão de alimentação | 24 V DC |
| Faixa de alimentação de tensão | 19.2 V DC ... 30 V DC (incluindo todas as tolerâncias, incluindo o ripple) |
| Consumo de corrente | typ. 25 mA (com carga típica: 1 célula de pesagem com 350 Ω, apenas um canal carregado) |
| typ. 55 mA (com carga máxima: 8 células de pesagem com 350 Ω, apenas um canal carregado) | |
| typ. 110 mA (com carga máxima: 8 células de pesagem com 350 Ω por canal) | |
| Consumo de potência | typ. 2.6 W (com carga máxima: 8 células de pesagem com 350 Ω por canal) |
| typ. 1.5 W (todo o dispositivo) | |
| max. 3 W (todo o dispositivo) | |
| Tipo de protecção | Proteção contra surtos de tensão de alimentação |
| Inversão de polaridade proteção da tensão de alimentação |
Contactos
| Descrição | Flutuante N/O contact |
|---|---|
| Quantidade | 2 (Ka1-Kb1, Ka2-Kb2) |
| Resistência de contato | < 1 Ω (típico) |
| Tempo de resposta típico | typ. 0,2 ms (abertura) |
Entradas analógicas
| Descrição da entrada | Canais de entrada para o strain gauge |
|---|---|
| Número de entradas | Dois |
| Tecnologia de conexão | 6 ou 4-fio de par trançado blindado cabo |
| Ponte diferença Ud | Faixa de medição especificado selecionando a característica |
| Ponte tensão UZero | 5 V |
| Características | pode ser parametrizado: 350 µV/V ... 6500 µV/V |
| O valor medido de representação | 32 bits |
Saídas analógicas
| Saída descrição | Jumper de alimentação |
|---|---|
| Número de saídas | Dois |
| Impedância | > 43 Ω (por canal) |
| Tensão de saída | typ. 5 V |
| Corrente de saída | max. 115 mA (por canal) |
Isolamento eléctrico
| Seção de teste | Lógica de 500 V AC 50 Hz, 1 min. |
|---|---|
| 24 V alimentação (e/S) 500 V AC 50 Hz, 1 min. | |
| Entradas analógicas de 500 V AC 50 Hz, 1 min. | |
| N/O contact Ka1- Kb1500 V AC 50 Hz, 1 min. | |
| N/O contact Ka2- Kb2500 V AC 50 Hz, 1 min. | |
| De terra funcional 500 V AC 50 Hz, 1 min. |
Normas e Regulamentos
| Ensaios mecânicos | Resistência à vibração em acc. com EN 60068-2-6/IEC 60068-2-6 5g |
|---|---|
| Choque na acc. com a EN 60068-2-27/IEC 60068-2-27 30g | |
| Contínuo choque de acordo com a EN 60068-2-27/IEC 60068-2-27 10g | |
| Classe de proteção | III, IEC 61140, EN 61140, VDE 0140-1 |
Ambiental De Conformidade Do Produto
| China RoHS | Ambientalmente amigável período de utilização: ilimitado = EFUP-e |
|---|---|
| Não há substâncias perigosas acima dos valores limite |
Classificações
eCl@ss 6.0Vinte e sete milhões, duzentos e quarenta e dois mil seiscentoseCl@ss 7.0Vinte e sete milhões, duzentos e quarenta e dois mil seiscentos e umeCl@ss 8.0Vinte e sete milhões, duzentos e quarenta e dois mil seiscentos e umeCl@ss 9.0Vinte e sete milhões, duzentos e quarenta e dois mil seiscentos e um
