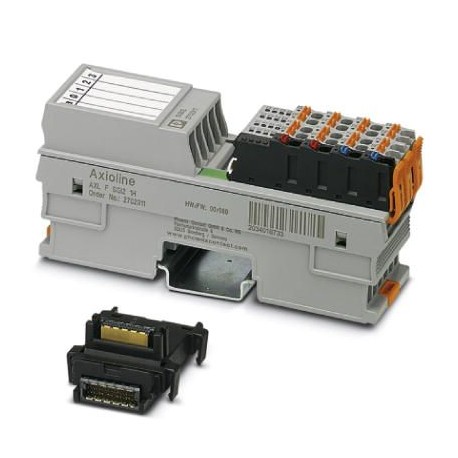

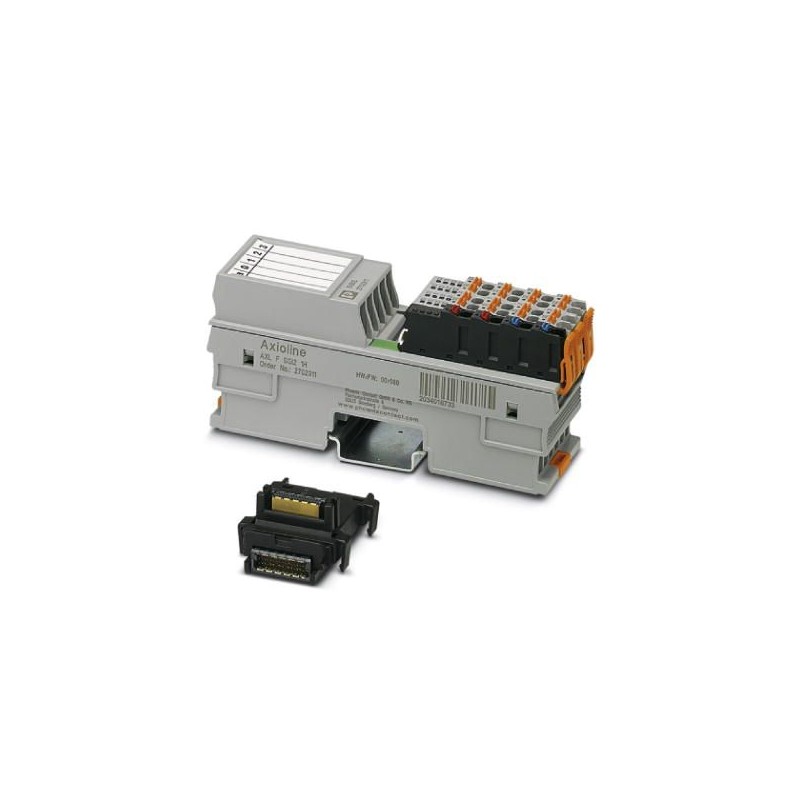

AXL F SGI2 1H 2702911 PHOENIX CONTACT Module d'e/S
AXL F SGI2 1H
2702911
PHOENIX_CONTACT
Module d'e/S
AxiolineF, module d’enregistrement extensomètre, débit sur bus local : 100 MBit/s, indice de protection : IP20, y compris module de prise de bus et connecteurs AxiolineF
Commande industrielle API > Bus de terrain, périphérie déc. - module entrée/sortie analogique
I / O
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Clé De Données Commerciales
| Orderkey | Deux million sept cent deux mille neuf cent onze |
|---|---|
| Unité d'emballage | 1 pc |
| GTIN | 4055626459288 |
| Poids par Pièce (hors emballage) | 187.700 g |
| Tarif des douanes numéro | Quatre vingt cinq million trois cent quatre vingt neuf mille quatre vingt onze |
| Pays d'origine | DE (Allemagne) |
Dimensions
| Dimensions du dessin | |
|---|---|
| Largeur | 35 mm |
| Hauteur | 126.1 mm |
| Profondeur | 54 mm |
| Note sur les dimensions | La profondeur est valide lorsqu'un TH 35-7,5 DIN rail est utilisé (selon EN 60715). |
Conditions ambiantes
| Température ambiante (fonctionnement) | -25 °C ... 60 °C |
|---|---|
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Admissible à l'humidité (fonctionnement) | 5 % ... 95 % (sans condensation) |
| Admissible d'humidité (stockage/transport) | 5 % ... 95 % (sans condensation) |
| La pression de l'Air (fonctionnement) | 70 kPa ... 106 kPa (jusqu'à 3000 m au-dessus du niveau de la mer) |
| De pression d'Air (stockage/transport) | 70 kPa ... 106 kPa (jusqu'à 3000 m au-dessus du niveau de la mer) |
| Degré de protection | IP20 |
Général
| Type de montage | Rail DIN |
|---|---|
| Poids Net | 187.7 g |
| Note sur les spécifications de poids | avec des connecteurs de bus et de module de base |
| Mode de fonctionnement | Les données de processus en mode avec 6 mots |
Interfaces
| Désignation | Axioline F de bus local |
|---|---|
| Pas de. de canaux | Deux |
| Méthode de connexion | Bus module de base |
| Vitesse de Transmission | 100 Mbit / s |
Axioline potentiels
| Désignation | Axioline F local bus d'alimentation (UBus) |
|---|---|
| La tension d'alimentation | 5 V DC (par le biais du bus module de base) |
| Consommation de courant | typ. 65 mA |
| max. 75 mA | |
| La consommation d'énergie | typ. 325 mW |
| max. 375 mW | |
| Désignation | D'alimentation pour les modules analogiques (UUn) |
| La tension d'alimentation | 24 V DC |
| Plage de tension d'alimentation | 19.2 ... 30 V DC V DC (y compris toutes les tolérances, y compris l'ondulation) |
| Consommation de courant | typ. 25 mA (typique de la charge: 1 cellule de pesée avec 350 Ω, seulement un canal de chargement) |
| typ. 55 mA (avec charge maximale: 8 cellules de pesage avec 350 Ω, seulement un canal de chargement) | |
| typ. 110 mA (avec charge maximale: 8 cellules de pesage avec 350 Ω par canal) | |
| La consommation d'énergie | typ. 2.6 W (avec charge maximale: 8 cellules de pesage avec 350 Ω par canal) |
| typ. 1,5 W (appareil complet) | |
| max. 3 W (appareil complet) | |
| Type de protection | De protection de montée subite de la tension d'alimentation |
| L'inversion de polarité protection de la tension d'alimentation |
Contacts
| Description | Flottant N/O contact |
|---|---|
| Quantité | 2 (Ka1-Kb1, Ka2-Kb2) |
| Résistance de Contact | < 1 Ω (typique) |
| Temps de réponse typique | typ. 0.2 ms (ouverture) |
Entrées analogiques
| Description de l'entrée | Les canaux d'entrée pour de jauge de contrainte |
|---|---|
| Nombre d'entrées | Deux |
| La technologie de connexion | 6 ou 4 fils, câble blindé à paire torsadée |
| Pont de la différence Ud | Plage de mesure spécifiée par la sélection de la caractéristique |
| Pont de la tension UZero | 5 V |
| Caractéristiques | peut être paramétré: 350 µV/V ... 6500 µV/V |
| La valeur mesurée de la représentation | 32 bits |
Sorties analogiques
| Description de la sortie | Cavalier d'alimentation |
|---|---|
| Nombre de sorties | Deux |
| Impédance | > 43 W (par canal) |
| La tension de sortie | typ. 5 V |
| Courant de sortie | max. 115 mA (par canal) |
L'isolation électrique
| Section d'essai | La logique de 500 V AC 50 Hz 1 min. |
|---|---|
| 24 V (I/O) 500 V AC 50 Hz 1 min. | |
| Entrées analogiques 500 V AC 50 Hz 1 min. | |
| N/O contact Ka1- Kb1500 V AC 50 Hz 1 min. | |
| N/O contact Ka2- Kb2500 V AC 50 Hz 1 min. | |
| Mise à la terre fonctionnelle 500 V AC 50 Hz 1 min. |
Les normes et les Règlements
| Essais mécaniques | Résistance aux vibrations dans l'acc. avec EN 60068-2-6/IEC 60068-2-6 5g |
|---|---|
| L'état de choc dans l'acc. avec EN 60068-2-27/IEC 60068-2-27 30g | |
| Continue de chocs selon EN 60068-2-27/IEC 60068-2-27 10g | |
| Classe de Protection | III, CEI 61140, EN 61140, VDE 0140-1 |
L'Environnement De La Conformité Des Produits
| La Chine RoHS | Respectueux de l'environnement période d'utilisation: illimité = EFUP-e |
|---|---|
| Pas de substances dangereuses au-dessus des valeurs seuils |
Les Classifications
eCl@ss 6.0Vingt sept million deux cent quarante deux mille six centeCl@ss 7.0Vingt sept million deux cent quarante deux mille six cent uneCl@ss 8.0Vingt sept million deux cent quarante deux mille six cent uneCl@ss 9.0Vingt sept million deux cent quarante deux mille six cent un
