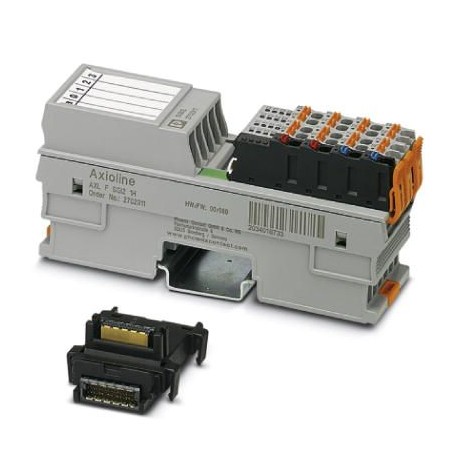

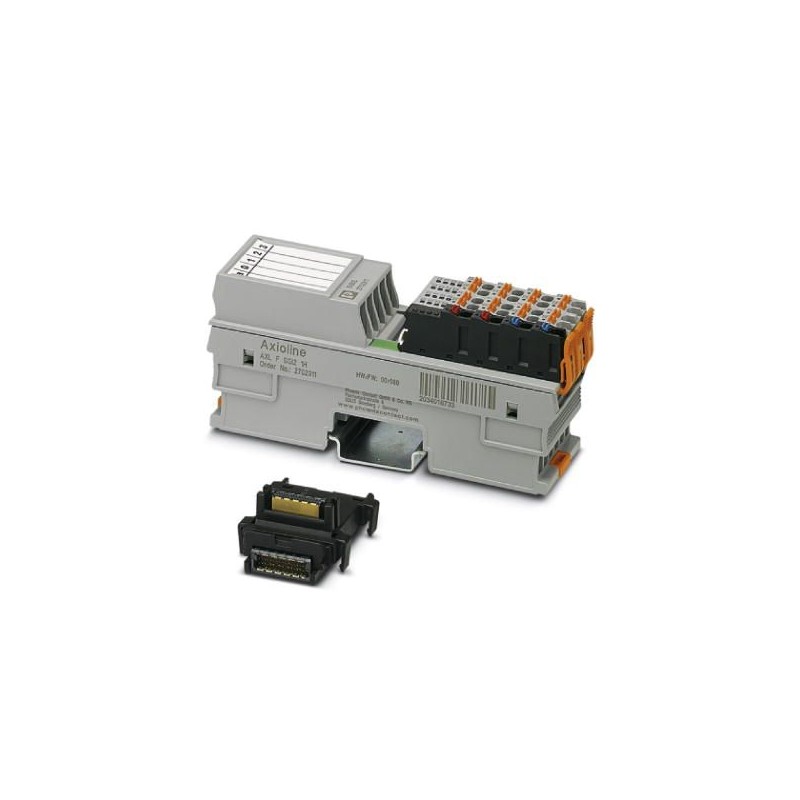

AXL F SGI2 1H 2702911 PHOENIX CONTACT I/O-Modul
AXL F SGI2 1H
2702911
PHOENIX_CONTACT
I/O-Modul
AxiolineF, Extensometer-Logging-Modul, Übertragungsrate auf lokalem Bus: 100 MBit/s, Schutzart: IP20, inkl. Busbuchsenmodul und AxiolineF-Steckverbindern
Industriesteuerungen SPS > Feldbus, Dez. Peripherie - Analoges Ein-/Ausgangs-Modul
I / O
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲Key-Kommerzielle Daten
| Orderkey | Zwei Millionen sieben hundert zwei tausend neun hundert elf |
|---|---|
| Verpackungseinheit | 1 pc |
| GTIN | 4055626459288 |
| Gewicht pro Stück (exklusive Verpackung) | 187.700 g |
| Custom tariff number | Fünf und achtzig Millionen drei hundert neun und achtzig tausend eins und neunzig |
| Herkunftsland | DE (Deutschland) |
Abmessungen
| Maßzeichnung | |
|---|---|
| Breite | 35 mm |
| Höhe | 126.1 mm |
| Tiefe | 54 mm |
| Hinweis zu Abmessungen | Die Tiefe ist gültig, wenn ein TH 35-7,5-DIN-schiene (nach EN 60715). |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -25 °C ... 60 °C |
|---|---|
| Umgebungstemperatur (Lagerung/transport) | -40 °C ... 85 °C |
| Zulässige Luftfeuchtigkeit (Betrieb) | 5 % ... 95 % (nicht kondensierend) |
| Zulässige Luftfeuchtigkeit (Lagerung/transport) | 5 % ... 95 % (nicht kondensierend) |
| Luftdruck (Betrieb) | 70 kPa ... 106 kPa (bis zu 3000 m über dem Meeresspiegel) |
| Luftdruck (Lagerung/transport) | 70 kPa ... 106 kPa (bis zu 3000 m über dem Meeresspiegel) |
| Schutzart | IP20 |
Allgemeine
| Montage-Typ | DIN-schiene |
|---|---|
| Netto-Gewicht | 187.7 g |
| Hinweis zu Gewichtsangaben | mit Stecker und bus-sockel-Modul |
| Betriebsart | Prozess-Daten-Modus mit 6 Wörtern |
Schnittstellen
| Bezeichnung | Axioline F-local-bus |
|---|---|
| Nein. Kanäle | Zwei |
| Verbindungs-Methode | Bus-sockel-Modul |
| Übertragungsgeschwindigkeit | 100 Mbit / s |
Axioline Potenziale
| Bezeichnung | Axioline F-local-bus-Versorgung (UBus) |
|---|---|
| Versorgungsspannung | 5 V DC (über bus-sockel-Modul) |
| Stromaufnahme | typ. 65 mA |
| max. 75 mA | |
| Stromverbrauch | typ. 325 mW |
| max. 375 mW | |
| Bezeichnung | Netzteil für analoge Module (UEin) |
| Versorgungsspannung | 24 V DC |
| Versorgungsspannungsbereich | Mit 19,2 V DC ... 30 V DC (inklusive aller Toleranzen, inklusive welligkeit) |
| Stromaufnahme | typ. 25 mA (bei typischer Last: 1 Wägezelle mit 350 Ω, wird nur ein Kanal geladen) |
| typ. 55 mA (bei maximaler Belastung: 8 Wägezellen mit 350 Ω, wird nur ein Kanal geladen) | |
| typ. 110 mA (bei maximaler Belastung: 8 Wägezellen mit 350 Ω pro Kanal) | |
| Stromverbrauch | typ. 2.6 W (bei maximaler Belastung: 8 Wägezellen mit 350 Ω pro Kanal) |
| typ. 1,5 W (ganzes Gerät) | |
| max. 3 W (ganzes Gerät) | |
| Schutzart | Überspannungsschutz der Versorgungsspannung |
| Verpolschutz der Versorgungsspannung |
Kontakte
| Beschreibung | Floating-N/O Kontakt |
|---|---|
| Menge | 2 (Ka1-Kb1Ka2-Kb2) |
| Kontakt-Widerstand | < 1 Ω (typisch) |
| Typische Reaktionszeit | typ. 0,2 ms (öffnen) |
Analoge Eingänge
| Beschreibung der Eingabe | Input-Kanäle für DMS |
|---|---|
| Anzahl der Eingänge | Zwei |
| Anschlusstechnik | 6-oder 4-Draht, twisted pair, geschirmtes Kabel |
| Brücke Differenz Ud | Messbereich angegeben, indem Sie das Merkmal |
| Bridge voltage UNull | 5 V |
| Merkmale | können parametriert werden: 350 µV/V ... 6500 µV/V |
| Messwert-Darstellung | 32 bit |
Analoge Ausgänge
| Ausgabe-Beschreibung | Jumper Versorgung |
|---|---|
| Anzahl der Ausgänge | Zwei |
| Impedanz | > 43 Ω (pro Kanal) |
| Ausgangsspannung | typ. 5 V |
| Ausgangsstrom | max. 115 mA (pro Kanal) |
Elektrische isolation
| Test Abschnitt | Logik 500 V AC 50 Hz 1 min. |
|---|---|
| 24-V-Versorgung (Peripherie) 500 V AC 50 Hz 1 min. | |
| Analoge Eingänge 500 V AC 50 Hz 1 min. | |
| N/O Kontakt-Ka1- Kb1500 V AC 50 Hz 1 min. | |
| N/O Kontakt-Ka2- Kb2500 V AC 50 Hz 1 min. | |
| Funktionserde 500 V AC 50 Hz 1 min. |
Normen und Vorschriften
| Mechanische tests | Vibration im acc. mit EN 60068-2-6/IEC 60068-2-6 5g |
|---|---|
| Schock im acc. mit EN 60068-2-27/IEC 60068-2-27 30g | |
| Kontinuierliche Schock nach EN 60068-2-27/IEC 60068-2-27 10g | |
| Schutz-Klasse | III, IEC 61140, EN 61140, VDE 0140-1 |
Environmental Product Compliance
| China RoHS | Umweltfreundliche Nutzung Zeitraum: unbegrenzt = EFUP-e |
|---|---|
| Keine gefährlichen Stoffe in Mengen oberhalb der Schwellenwerte |
Klassifikationen
eCl@ss 6.0Sieben und zwanzig Millionen zwei hundert zwei und vierzig tausend sechs hunderteCl@ss 7.0Sieben und zwanzig Millionen zwei hundert zwei und vierzig tausend sechs hundert einseCl@ss 8.0Sieben und zwanzig Millionen zwei hundert zwei und vierzig tausend sechs hundert einseCl@ss 9.0Sieben und zwanzig Millionen zwei hundert zwei und vierzig tausend sechs hundert eins
