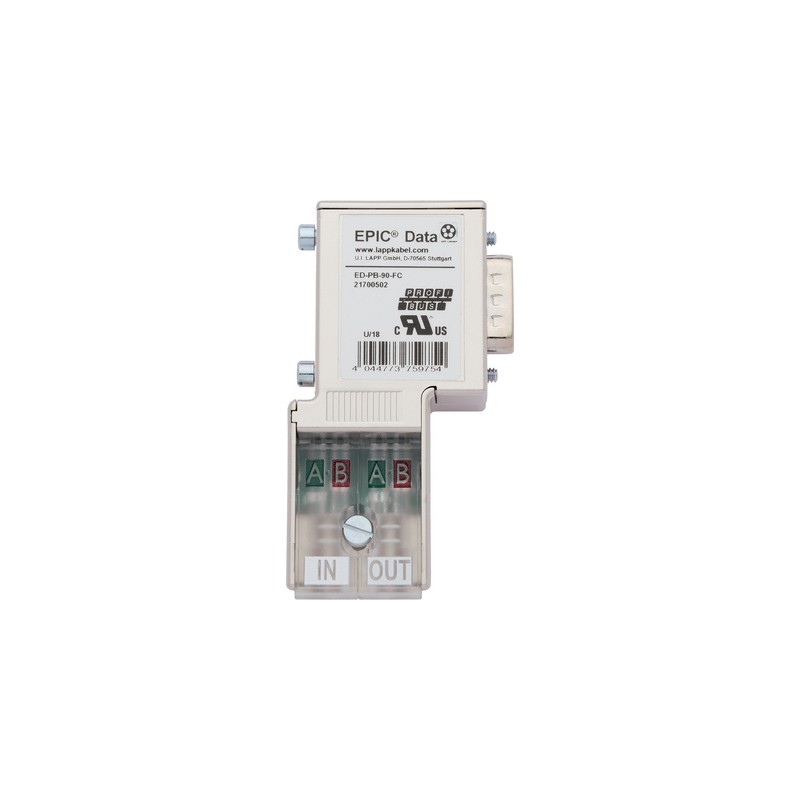

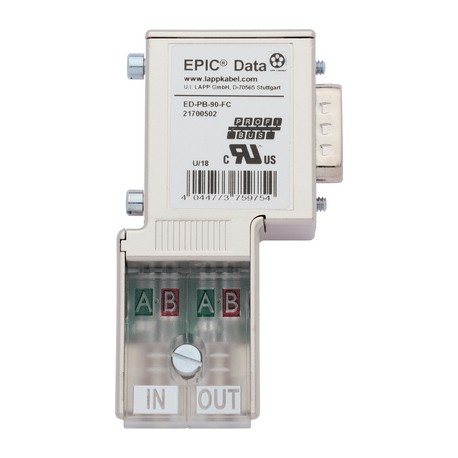

21700546 ED-PB-90-PG-LED-FC LAPP PROFIBUS соединитель Fast Connect для быстрого монтажа

Преимущества

• Быстрый монтаж благодаря технологии Fast Connect ('FC')
• датчик/актуатор
• Нет теряющихся частей
• Визуальный контроль соединения шины
• Замыкающий интегрированный резистор можно переключать

Характеристики

• Полностью соответствует требованиям стандартов рынка
• Максимальная скорость передачи данных 12 Мбит/с
• Максимальный потребляемый ток 12,5 mA(с LED 35 mA)
• Напряжение питания 4.75 - 5.25 В постоянного тока(поступает от терминала)
• Замыкающий резистор в положении "ON" - исходящий BUS-кабель отключен

Стандарты / Сертификаты соответствия

• IEC 61158, IEC 61784
• UL File No. E331560

Конструкция

• Штекер Sub-D, 9-конт., фиксирующие винты 4-40 UNC
• Повышенная электромагнитная совместимость (ЭМС) за счет металлизированного корпуса
• Макс. диаметр кабеля: 8 мм
• Исполнения с дополнительным Sub-D интерфейсом для программирования/диагностики ('PG')
• Версия со светодиодными индикаторами: работа шины - (зелёный), передача станций - (синий), выходное сопротивление включено - (оранжевый)

Классификация ETIM 5

• ETIM 5.0 Class-ID: EC001132
• ETIM 5.0 Class-Description: D-Sub соединитель

Классификация ETIM 6

• Обозначение класса ETIM 6.0: EC001132
• Описание класса ETIM 6.0: Штекерный соединитель D-Sub

Размеры

• 95 мм x 70 мм x 17 мм - 35°
  72 мм x 40 мм x 17 мм - 90°
  70 мм x 35 мм x 17 мм - 180°
• (ДхШхВ)

Вид соединения

• Fast Connect

Класс защиты

• IP 20

Выходное сопротивление

• 150 Ω

Интерфейсы

• Гнездо Sub-D, 9-конт.
  стандартный кабель PROFIBUS FC, Ø 0,64 мм

Допустимые условия окружающей среды

• Рабочая температура: -25°C to +85°C
• *The max. temperature for UL is 60 °C
