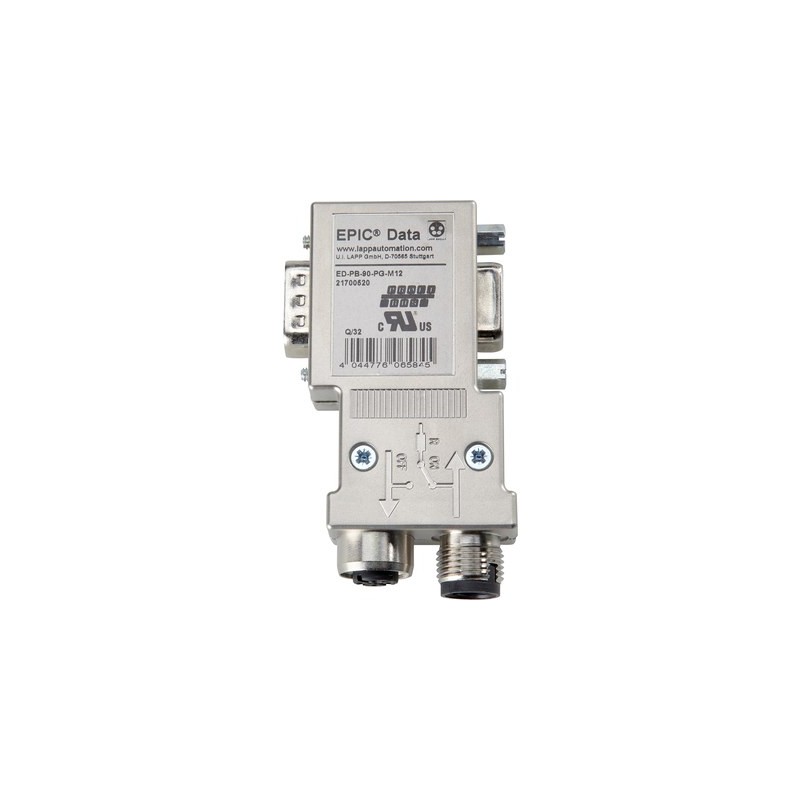

21700520 ED-PB-90-PG-M12 LAPP PROFIBUS штекерный соединитель M12 Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

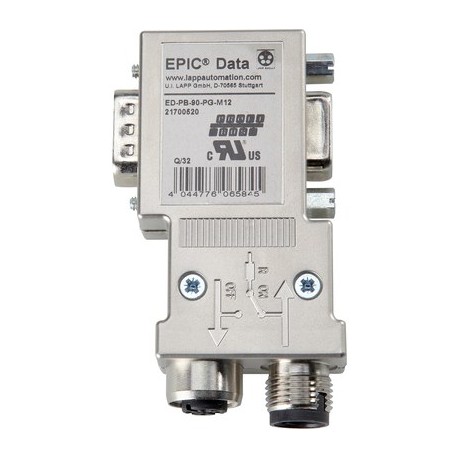

21700520 ED-PB-90-PG-M12 LAPP PROFIBUS штекерный соединитель M12

21700520

ED-PB-90-PG-M12

LAPP

PROFIBUS штекерный соединитель M12

ЭД-ПБ-90-ПГ-М12

EPIC® DATA PB Sub-D M12

Подробнее


Системы передачи данных и телекоммуникационные системы > Разъём-соединитель D-Sub

EPIC DATA медь

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами LAPP

* Эта статья может устареть. Если вы заинтересованы, Пожалуйста, запросите для нас, чтобы проверить, и мы сообщим вам, есть ли в наличии какие-либо единицы. Если их больше нет, один из наших технических специалистов будет искать альтернативу с аналогичными характеристиками.

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Best sellers

Описание



Соединители для кабелей данных D-Sub (9-контактные) Для PROFIBUS DP по IEC 61158, IEC 61784, с M12 (код B), кабельный вывод 180°, 90°, 35°, светодиод диагностики и немецкая трубная резьба

Быстрый монтаж Plug & Play на конфекционированный соединительный кабель PROFIBUS M12

Преимущества

  • Экономия времени за счёт быстрой установки (Plug & Play)
  • датчик/актуатор
  • Нет теряющихся частей
  • Замыкающий интегрированный резистор можно переключать
  • Подходят для конфекционированных М12 PROFIBUS- кабелей

Характеристики

  • Максимальная скорость передачи данных 12 Мбит/с
  • Максимальная сила тока 12,5 mA
  • Напряжение питания 4.75 - 5.25 В постоянного тока(поступает от терминала)
  • Выключатель во включенном состоянии хорошо распознаётся и управляется
  • Замыкающий резистор в положении "ON" - исходящий BUS-кабель отключен

Стандарты / Сертификаты соответствия

  • IEC 61158, IEC 61784
  • UL File No. E331560

Конструкция

  • Штекер Sub-D, 9-конт., фиксирующие винты 4-40 UNC
  • Штекер M12, B-кодировка
  • Повышенная электромагнитная совместимость (ЭМС) за счет металлизированного корпуса
  • Исполнение с дополнительным Sub-D портом для программирования/диагностики ('PG')

Классификация ETIM 5

  • ETIM 5.0 Class-ID: EC001132
  • ETIM 5.0 Class-Description: D-Sub соединитель

Классификация ETIM 6

  • Обозначение класса ETIM 6.0: EC001132
  • Описание класса ETIM 6.0: Штекерный соединитель D-Sub

Размеры

  • 70 мм x 40 мм x 17 мм (ДxШxВ)

Вид соединения

  • M12

Класс защиты

  • IP 20

Выходное сопротивление

  • 150 Ω

Интерфейсы

  • PROFIBUS блок:
    D-Sub гнездо, 9-конт.
    PROFIBUS кабель:
    M12 PB системная разводка

Допустимые условия окружающей среды

  • Рабочая температура: от -25 до +85 °C
  • *Максимальная температура по UL 60 °C.

Datasheet - PDF

Заглавие: Размер: Тип:
PDF CATÁLOGO GENERAL LAPP RU.pdf 58 Mbytes
21700520 ED-PB-90-PG-M12 21700520 RU_21700520.pdf 278 Kbytes   21700520 ED-PB-90-PG-M12 21700520 RU_21700520.pdf
