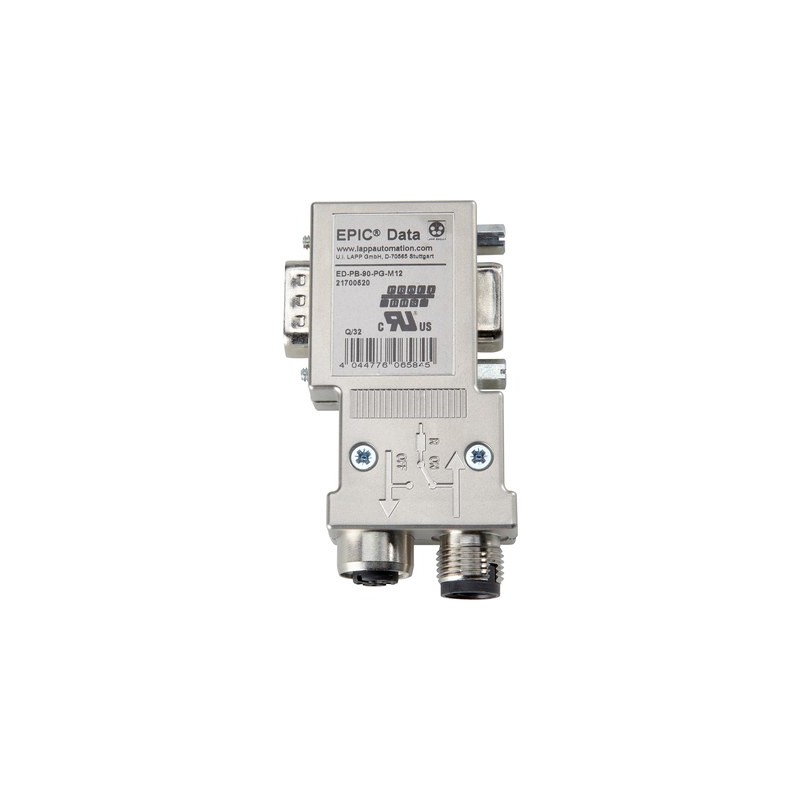

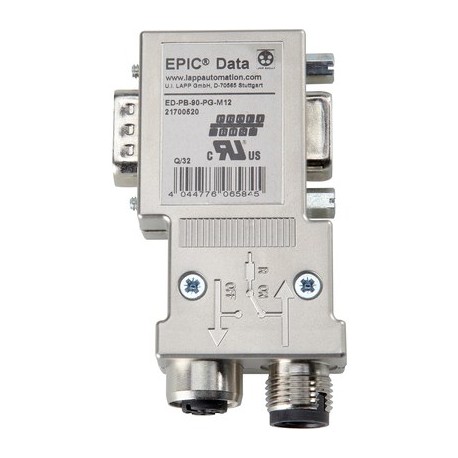

21700520 ED-PB-90-PG-M12 LAPP ED-PB-90-PG-M12

Beneficios

• Eficiente debido a una rápida instalación (Plug & Play)
• sensor/actuador
• Sin partes que puedan perderse
• Resistencia de terminación (integrado) conmutable
• Apto para cables M12 PB montados

Características de producto

• Máxima tasa de transimisón de datos de 12 Mbit/s
• Corriente de consumo máxima 12,5 mA
• Voltaje: 4.75 - 5.25 V DC (suministrado por el terminal)
• El conmutador puede ser también operado cuando el conector está conectado y la configuración es claramente visible
• Resistencia de terminación "ON" - cable saliente queda desconectado del bus

Normas de referencia / Aprobaciones

• IEC 61158, IEC 61784
• UL File No. E331560

Composición de producto

• Conector D-Sub, 9 polos, tornillos de fijación 4-40 UNC
• Conector: M12, codificación B
• Compatibilidad electromagnética (CEM) mejorada mediante una caja metalizada
• Versión con puerto Sub-D adicional para programación/diagnóstico ('PG')

Clasificación ETIM 5

• ETIM 5.0 Class-ID: EC001132
• Descripción de clase ETIM 5.0: conector Sub-D

Clasificación ETIM 6

• ETIM 6.0 Class-ID: EC001132
• ETIM 6.0 Class-Description: conector D-Sub

Dimensiones

• 70 mm x 40 mm x 17 mm (Larg x Anch x Alt)

Tipo de conexión

• M12

Grado de protección:

• IP 20

Resistencia terminal

• 150 Ω

Interfaces

• Estación PROFIBUS:
  enchufe Sub-D, 9 polos
  Cable PROFIBUS:
  cableado del sistema M12 PB

Condiciones ambientales permisibles

• Temperatura de servicio: de –25 °C a +85 °C
• La temperatura máxima UL es 60ºC
