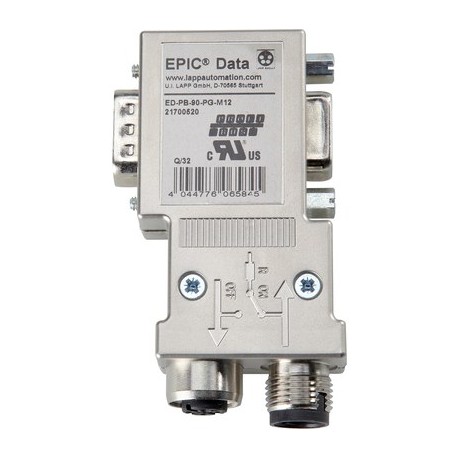

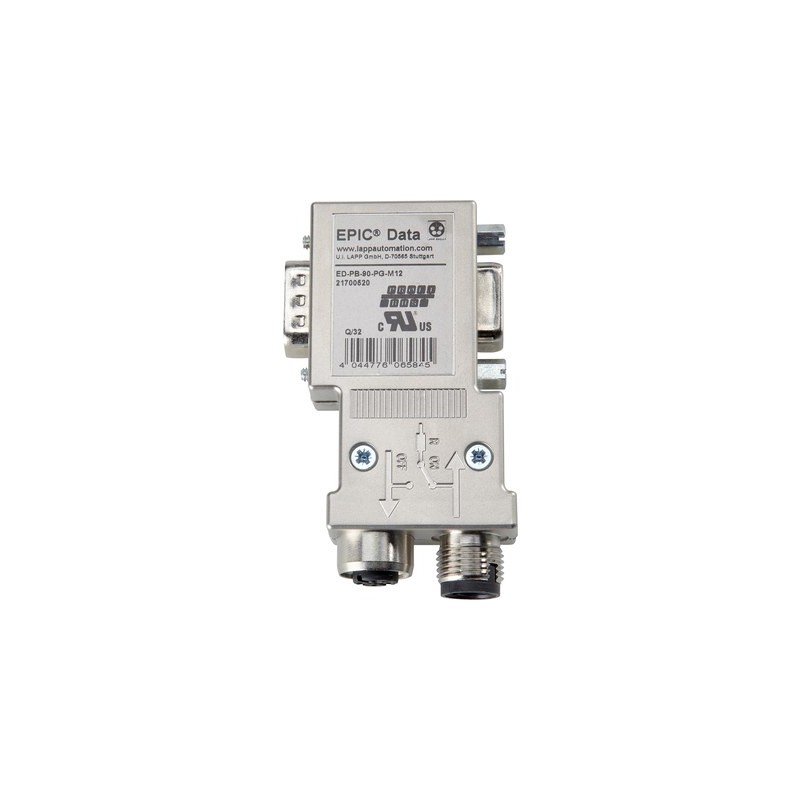

21700520 ED-PB-90-PG-M12 LAPP PROFIBUS Steckverbinder M12
21700520
ED-PB-90-PG-M12
LAPP
PROFIBUS Steckverbinder M12
ED-PB-90-PG-M12
EPIC® DATA PB Sub-D M12
Installationsmaterial Kommunikationsnetze DNT/FNT > D-Sub-Steckverbinder
EPIC DATA Kupfer
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von LAPP
Bestseller
▲Mehr Infos
▲D-Sub Daten-Steckverbinder (9-pol.) für PROFIBUS DP nach IEC 61158, IEC 61784, mit M12 (B-kodiert)-Anschluss, 180°, 90°, 35° Kabelabgang, Diagnose LED und PG
Plug & Play zusammen mit anschlussfertigen PROFIBUS M12 Konfektionen
- Versand und Lieferung
Versand und Lieferung
Für Bestellungen über unseren e-shop fallen keine Versandkosten an. Bei e-shop Bestellungen ist nur eine Lieferung innerhalb von Deutschland möglich. Liefertermine und –fristen werden von Lapp nach besten Bemühen eingehalten. Die Ware wird, wenn sie auf Lager ist, innerhalb von 1-3 Tagen zum Versand gebracht. Bei Lieferengpässen, erhalten Sie in der Bestellübersicht einen Hinweis zur Lieferzeit. Der Warenversand erfolgt per Spedition oder Paketdienst. Eine Selbstabholung ist nicht möglich.
Nutzen
- Kostenersparnis durch schnelle
Installation (Plug & Play) - Kompakte Bauform: Geringer Platzbedarf
- Keine verlierbaren Teile
- Abschlusswiderstand (integriert) kann einfach zu- oder abgeschalten werden
- Geeignet für konfektionierte M12 PB-Leitungen
Produkteigenschaften
- Max. Übertragungsrate 12 Mbit/s möglich
- Stromaufnahme max. 12,5 mA
- Versorgungsspannung 4,75 bis 5,25 V DC
(vom Endgerät speisend) - Schalter ist im angeschlossenen Zustand gut erkenn- und bedienbar
- Abschlusswiderstand "ON" - die abgehende BUS-Leitung ist abgetrennt
Norm-Referenzen / Zulassungen
- IEC 61158, IEC 61784
- UL File No. E331560
Aufbau
- D-Sub Stecker, 9-polig,
Befestigungsschrauben 4-40 UNC - Steckverbinder M12, B-kodiert
- Verbesserte EMV durch metallisiertes Gehäuse
- Version mit zusätzlicher Sub-D Schnittstelle für Programmierung/Diagnose ('PG')
Klassifikation ETIM 5
- ETIM 5.0 Class-ID: EC001132
- ETIM 5.0 Class-Description: D-Sub-Steckverbinder
Klassifikation ETIM 6
- ETIM 6.0 Class-ID: EC001132
- ETIM 6.0 Class-Description: D-Sub-Steckverbinder
Abmessungen
- 70 mm x 40 mm x 17 mm (LxBxH)
Anschlussart
- M12
Schutzart
- IP 20
Abschlusswiderstand
- 150 Ω
Schnittstellen
- PROFIBUS-Teilnehmer:
D-Sub Buchse, 9-polig
PROFIBUS-Leitung:
M12 PB Systemverkabelung
Zulässige Umgebungsbedingungen
- Betriebstemperatur: -25°C bis +85°C
- *Die maximale Umgebungstemperatur für UL beträgt 60 °C.
