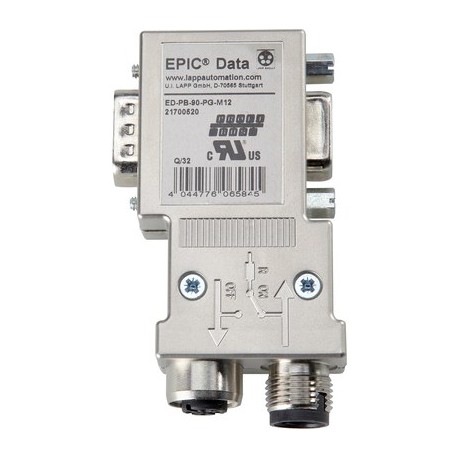

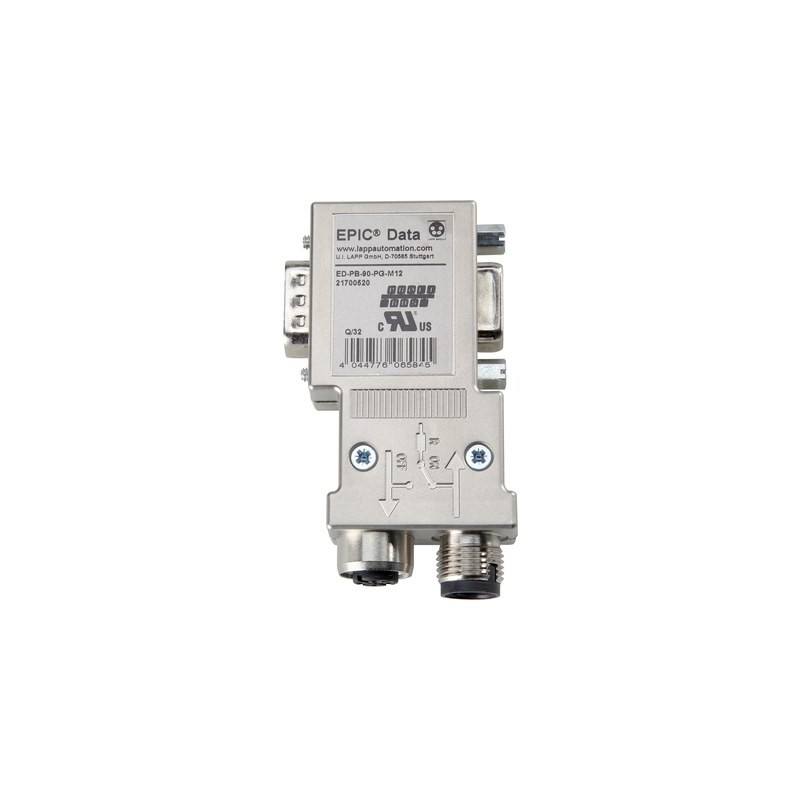

21700520 ED-PB-90-PG-M12 LAPP Conector PROFIBUS M12

Vantagens

• Maior custo benefício de vida a rápida instalação (Plug & Play)
• Design compacto: Ocupa pouco espaço
• Sem partes que se possam perder
• Resistencia de terminação (integrada) pode ser comutada
• Adequado para cabos PB M12 pré-montados

Características do produto

• Taxa máxima de transmissão 12 Mbit/s
• Consumo máximo d corrente 12,5 mA
• Tensão de alimentação 4.75 - 5.25 V DC
• O interruptor pode ser operado com o conector inserido, com boa visibilidade do ajuste
• Resistencia de terminação "ON" - o cabo de saída bus é desconectado

Referências às normas / Aprovações

• IEC 61158, IEC 61784
• UL File No. E331560

Projeto do produto

• Conector D-Sub, 9 pinos, parafusos de fixação 4-40 UNC
• Conector M12, codificação B
• Compatibilidade electromagnética melhorada (CEM) por carcaça metalizada
• Versão com porta adicional Sub-D para a programação / diagnóstico ("PG")

Classificação ETIM 5

• ETIM 5.0 Class-ID: EC001132
• Descrição da classe ETIM 5.0: Conector D-Sub

Classificação ETIM 6

• ID da classe ETIM 6.0: EC001132
• Descrição da classe ETIM 6.0: Conector D-Sub

Dimensões

• 70 mm x 40 mm x 17 mm (CxLxA)

Tipo de conexão

• M12

Tipo de proteção

• IP 20

Resistência de terminação

• 150 Ω

Interfaces

• Participante PROFIBUS:
  Soquete D-Sub, 9 pinos
  Cabo PROFIBUS:
  Cabeamento de sistema M12 PB

Condições ambientais admissíveis

• Temperatura de serviço: -25 °C a +85 °C
• *The max. temperature for UL is 60 °C
