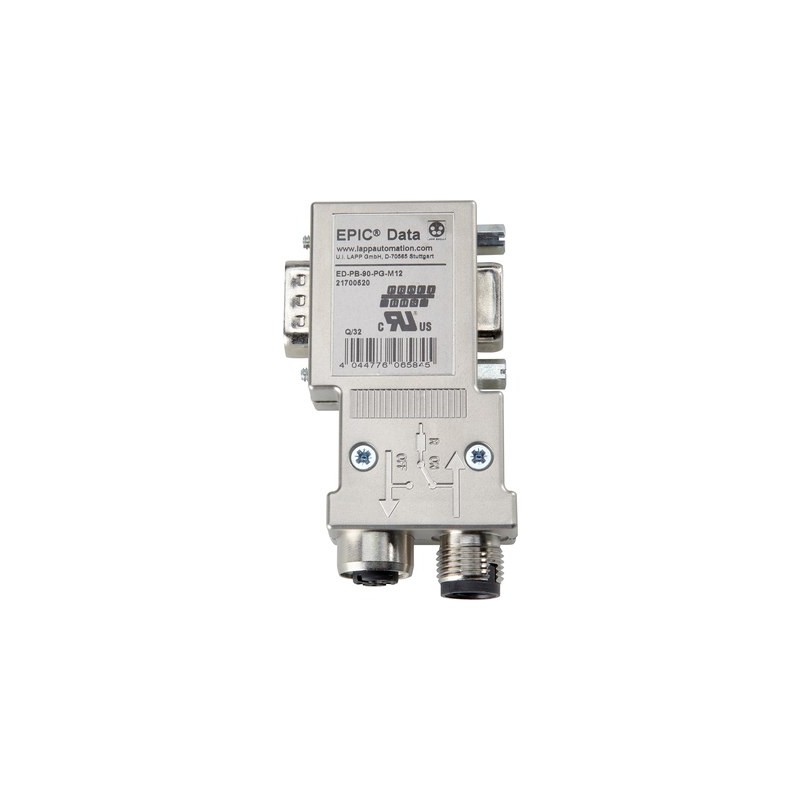

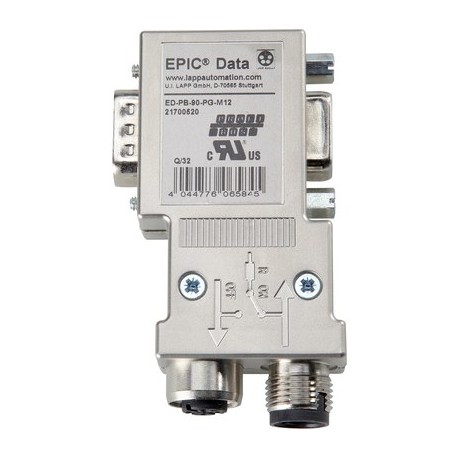

21700520 ED-PB-90-PG-M12 LAPP Connecteurs PROFIBUS M12

Avantages

• Economies grâce à un montage rapide (Plug & Play)
• capteur/ ac
• Aucun risque de perte de pièce
• Résistance de terminaison (intégrée) commutable
• Pour les câblages PB M12 confectionnés

Particularités

• Taux de transfert max. 12 Mbit/s
• Consommation de courant max. 12,5 mA
• Tension d’alimentation de 4,75 à 5,25 V DC (fournie par le terminal)
• L'interrupteur peut être activé lorsque le connecteur est branché et clairement visible
• Résistance de passage «ON» = le câble BUS sortant est déconnecté

Homologations / références de la norme

• IEC 61158, IEC 61784
• UL File No. E331560

Constitution du produit

• Connecteur Sub-D, 9 broches, vis de fixation 4-40 UNC
• Connecteur M12, codé B
• Compatibilité électromagnétique (CEM) améliorée par boîtier métallisé
• Version avec port supplémentaire Sub-D pour la programmation / diagnostic ( «PG »)

Classification ETIM 5

• ETIM 5.0 Class-ID: EC001132
• ETIM Classe 5.0 - Description : Connecteur D-sub

Classification ETIM 6

• ETIM 6.0 Class-ID : EC001132
• ETIM 6.0 Classe-Description : Connecteur D-Sub

Dimensions

• 70 mm x 40 mm x 17 mm (LxPxH)

Type de raccordement

• M12

Indice de protection

• IP 20

Résistance terminale

• 150 Ω

Interfaces

• Station PROFIBUS :
  Fiche Sub-D, 9 pôles
  Câble PROFIBUS :
  Câblage système M12 PB

Températures ambiantes admissibles

• Température de travail : -25°C à +85°C
• * La température max. pour UL est de 60 °C.
