> LAPP>EPIC DATA Rame>21700520 ED-PB-90-PG-M12 LAPP Connettore M12 PROFIBUS
Prodotto precedente Prodotto successivo

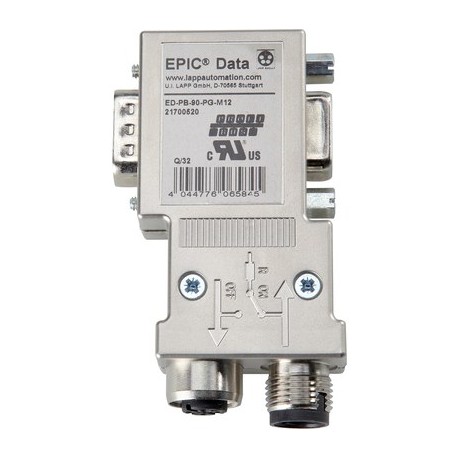

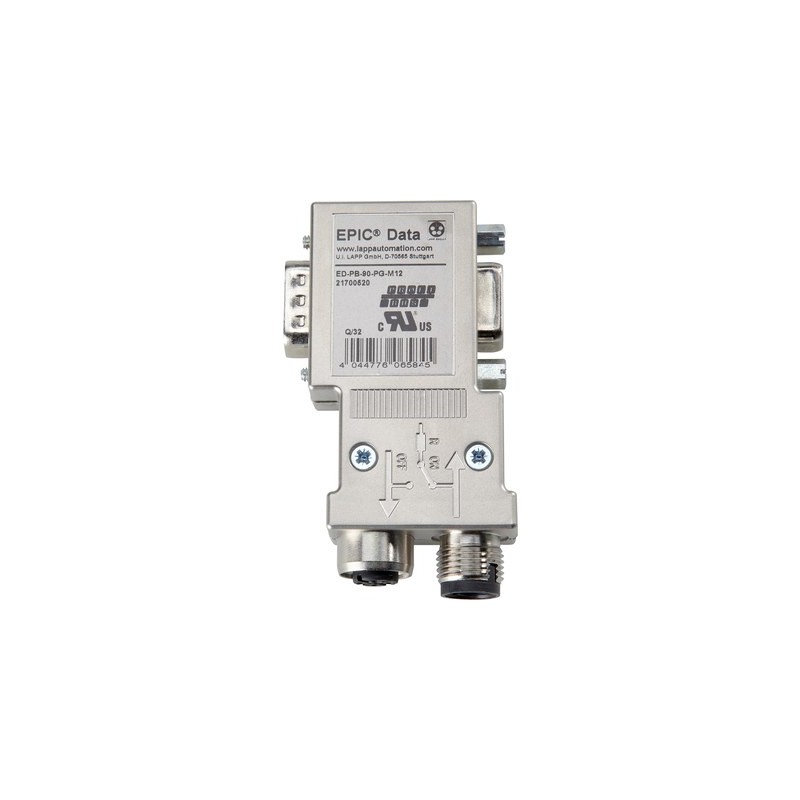

21700520 ED-PB-90-PG-M12 LAPP Connettore M12 PROFIBUS Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

21700520 ED-PB-90-PG-M12 LAPP Connettore M12 PROFIBUS

21700520

ED-PB-90-PG-M12

LAPP

Connettore M12 PROFIBUS

ED-PB-90-PG-M12

EPIC® DATA PB Sub-D M12

Maggiori dettagli


materiale d’installazione per reti di comunicazione dnt/fnt > Connettore cannon D-sub

EPIC DATA Rame

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de LAPP

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


Connettori dati D-sub (9 pin) Per PROFIBUS DP a norma IEC 61158, IEC 61784, con uscita cavo M12 (con codifica B), 180°, 90°, 35°, LED di diagnosi e PG

Connessione Plug & Play con i precablati PROFIBUS M12

Vantaggi

  • Installazione rapida Plug & Play
  • Sensore/attuatore
  • Nessuna parte può andare persa
  • Resistenze di terminazione integrate (selezionabili)
  • Adatto ai cavi PB M12 assemblati

Caratteristiche del prodotto

  • Max. velocità di trasmissione: 12 Mbit/s
  • Max. assorbimento: 12,5 mA
  • Alimentazione: 4.75 - 5.25 V DC
  • L'interruttore è ben riconoscibile e utilizzabile se collegato
  • Resistenza di terminazione in "ON" = cavo bus dal campo disconnesso

Riferimenti normativi/approvazioni

  • IEC 61158, IEC 61784
  • UL File No. E331560

Costruzione

  • Connettore Sub-D, 9 poli, viti di fissaggio 4-40 UNC
  • Connettore M12, codifica B
  • Compatibilità elettromagnetica (EMC) migliorata grazie all'alloggiamento metallico
  • Versione con porta Sub-D supplementare per programmazione / diagnostica ('PG')

Classificazione ETIM 5

  • ETIM 5.0 Class-ID: EC001132
  • Descrizione classe ETIM 5.0: connettore D-Sub

Classificazione ETIM 6

  • ETIM 6.0 Class-ID: EC001132
  • ETIM 6.0 Class-Description: Connettore D-Sub

Dimensioni

  • 70 mm x 40 mm x 17 mm (Lu x La x H)

Tipo di collegamento

  • M12

Grado di protezione

  • IP 20

Resistenza di terminazione

  • 150 Ω

Interfacce

  • Baia PROFIBUS:
    Presa D-Sub, 9 poli
    Cavo PROFIBUS:
    cablaggio di sistema M12 PB

Condizioni ambientali ammesse

  • Temperatura di esercizio: -25°C to +85°C
  • * La max. temperatura per UL è di 60 ° C.
