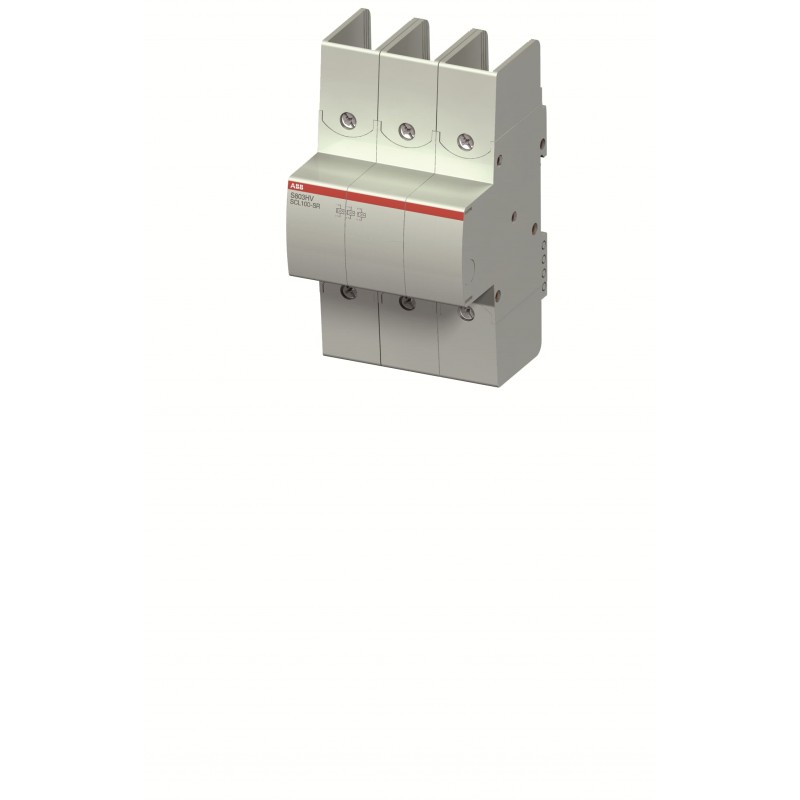

2CCF019047R0001 ABB Внутренний ограничитель S803HV-SCL32-SR Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

2CCF019047R0001 ABB Внутренний ограничитель S803HV-SCL32-SR

2CCF019047R0001

ABB

Внутренний ограничитель S803HV-SCL32-SR

S803HV-SCL32-SR Самосбрасывающий ограничитель короткого замыкания

Подробнее


Низковольтное оборудование > Выключатель-разъединитель нагрузки

промышленное

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами ABB

Общая стоимость: $639.17
Цена за единицу: $639.17
Эта цена за единицу и является чистая стоимость (не включая налоги, если это применимо).

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Best sellers

▲

Описание

▲


  • Расширенный тип продукта:
    S803HV-SCL32-SR
  • Идентификатор продукта:
    2КФ019047R0001
  • EAN:
    7612271437008
  • Описание каталога:
    S803HV-SCL32-SR Самосбрасывающий ограничитель короткого замыкания
  • Длинное описание:
    S803HV-SCL32-SR представляет собой самосбрасывающийся ограничитель короткого замыкания. Он обеспечивает полную селективность для нижестоящих S803HV-K высокопроизводительных MCB. В случае короткого замыкания S803HV-SCL-SR будет реагировать избирательно на группу S803HV-K MCB, и только неисправная цепь отключится, в то время как все остальные ветви в групповой защите останутся работоспособными. После срабатывания нижестоящего устройства контакты ограничителя автоматически закрываются. В комбинации S803HV-SCL-SR и S803HV-K максимальная разрывная способность составляет 15 кА при 1000 В переменного тока.

технический

  • Стандарты:
    IEC/EN 60947-2
  • Подходит для:
    С800НВ
  • Оценка оперативного напряжения:
    1000...1000 В
  • Оценка теплоизоляционного напряжения (Uя):
    1000 В переменного тока
  • Рейтинговый импульс выдерживает напряжение (Uшалун):
    8 кВ
  • Рейтинговый операционный ток (iми):
    32 A
  • Номинальный коротковременный выдерживаемый ток низкого напряжения (Icw):
    1,5 кА
  • Оцененный непрерывный ток (iu):
    32 A
  • Оценка частоты (f):
    50...60 Гц
  • потери мощности:
    10,8 Вт
    при номинальных рабочих условиях на полюс 3,6 Вт
  • Количество поляков:
    3
  • Затягивание крутящего момента:
    3,5 Нм
  • Материал для жилищного строительства:
    Изоляционная группа I, RAL 7035
  • Монтаж на DIN Rail:
    TH35-15 (35 x 15 мм Монтажная железная дорога) acc. к IEC 60715
    TH35-7.5 (35 x 7,5 мм Монтажная железная дорога) acc. к IEC 60715
  • Позиция монтажа:
    любой
  • Рекомендуемый водитель винта:
    Позидрив 2
  • Цвет элемента управления:
    чёрный
  • Соединительной емкости:
    Гибкий 1 ... 50 мм²
    Застрял 1 ... 70 мм²
  • Тип терминала:
    Винт терминалы

экологический

  • Температура окружающего воздуха:
    При эксплуатации -25 ... +60 °C
    Хранение -40 ...
  • Степень защиты:
    IP20
  • Статус RoHS:
    Следуя Директиве ЕС 2011/65/EU
  • Экологическая информация:
    2CCY413207D0203

Размеры

  • Чистая ширина продукта:
    81миллиметр
  • Чистая высота продукта:
    142миллиметр
  • Чистая глубина продукта / Длина:
    82.5миллиметр
  • Чистый вес продукта:
    770соль

Информация о контейнерах

  • Пакет Уровня 1 Единицы:
    коробка 1 шт.
  • Уровень пакета 1 Ширина:
    152 мм
  • Пакет Уровень 1 Высота:
    99 мм
  • Пакет Уровень 1 Глубина / Длина:
    86 мм
  • Пакет Уровень 1 Валовой вес:
    810 г
  • Пакет Уровень 1 EAN:
    7612271437008

упорядочение

  • Минимальное количество заказов:
    1 шт.
  • Номер таможенного тарифа:
    85362020
  • Страна происхождения:
    Швейцария (CH)

Сертификаты и декларации (номер документа)

Популярные загрузки

Классификации

  • ИДВТ 7:
    EC000216 - Разъединитель выключателя
  • ИДВТ 8:
    EC000216 - Разъединитель выключателя
  • Категория WEEE:
    5. Малое оборудование (без внешнего измерения более 50 см)
  • WEEE B2C / B2B:
    Бизнес для бизнеса
  • CN8:
    85362020
  • eКласс:
    V11.0 : 27371403
  • Код классификации объектов:
    фа

ETIM for 2CCF019047R0001 Low-voltage industrial controls and switchgear (EC000216)
Характеристика Значение
Version as main switch (EF006981) Yes
Version as maintenance-/service switch (EF006986) No
Version as safety switch (EF006985) No
Version as emergency stop installation (EF006959) No
Version as reversing switch (EF009408) No
Rated permanent current Iu (EF001389) 32 A
Rated short-time withstand current lcw (EF007050) 1.5 kA
Number of poles (EF001391) 3
Motor drive optional (EF007386) No
Motor drive integrated (EF006697) No
Voltage release optional (EF007491) Yes
Suitable for front mounting 4-hole (EF007247) No
Suitable for front mounting centre (EF007248) Yes
Suitable for distribution board installation (EF007262) Yes
Suitable for intermediate mounting (EF007264) Yes
Colour control element (EF007167) Black
Interlockable (EF006281) No
