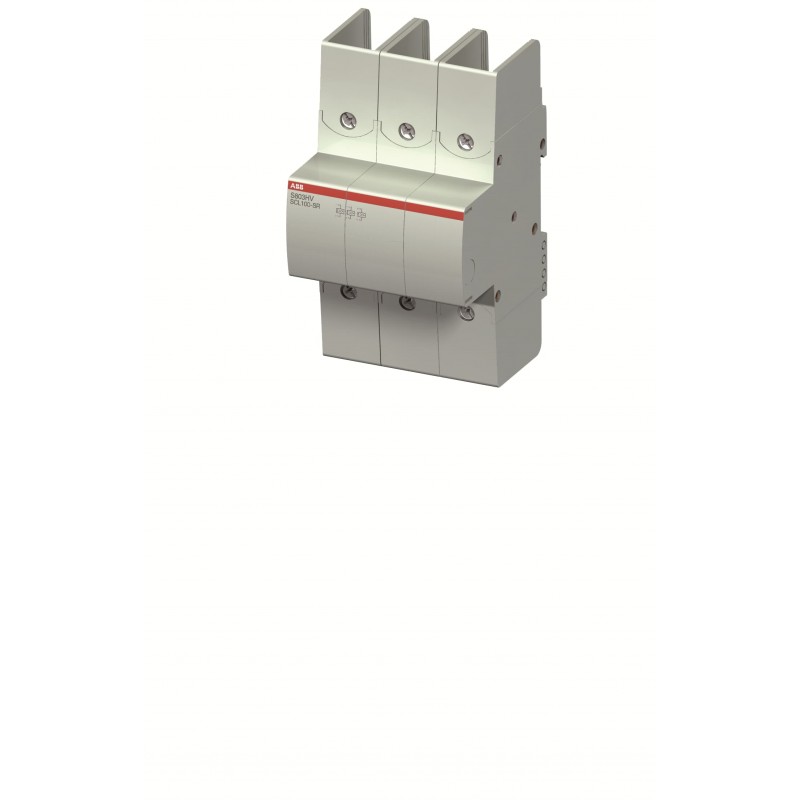

ABB 2CCF019047R0001 2CCF019047R0001 - Imagem 1

As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

2CCF019047R0001 ABB Limitador Int. S803HV-SCL32-SR

Referência: 2CCF019047R0001

Fabricante: ABB

Descrição:

Limitador Int. S803HV-SCL32-SR
S803HV-SCL32-SR

Categorias:

  • Aparelhos elétricos de baixa tensão > Suporte
  • ABB > Industrial

Produto novo em sua embalagem original com todas as garantias e certificações de ABB

  • Mais informação
  • ETIM
  • Avaliações
Garantia, reparação e devolução.

Preço unitário: 516,71 €

Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Calcule o preço por quantidade

QuantidadePreço

Prazo padrão: 25 dias.

  • Estes prazos são estimativos e podem variar uma vez tratado o pedido do artigo.

JÁ VISTOS

MAIS INFORMAÇÃO

Technical
Adequado paraS800HV
Corrente operacional nominal (Ie)32 A
Número de polos3P
Binário de aperto3.5 N·m
Recommended Screw DriverPozidriv 2
Connecting CapacityFlexible 1 ... 50 mm²
Stranded 1 ... 70 mm²
Tipo de terminalScrew Terminals
Electrical
Tensão operacional nominal1000...1000 V
Rated Insulation Voltage (Ui)1000 V AC
Rated Impulse Withstand Voltage (Uimp)8 kV
Rated Short-time Withstand Current Low Voltage (Icw)1.5 kA
Rated Uninterrupted Current (Iu)32 A
Frequência nominal (f)50...60 Hz
Power LossTotal 10.8 W
at Rated Operating Conditions per Pole 3.6 W
Design
Material da caixaInsulation group I, RAL 7035
Control Element ColorBlack
Material Compliance
Informação RoHS9AKK107680A3903
Estado RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Data RoHS20190320
REACH Declaration9AKK108470A9089
REACH InformationTrue - contains substances > 0.1 mass percentage
REACH Date20250313
Conflict Minerals Reporting Template (CMRT)9AKK108468A3363
Categoria REEE5. Small Equipment (No External Dimension More Than 50 cm)
REEE B2C / B2BBusiness To Business
Environmental
Temperatura do ar ambienteOperation -25 ... +60 °C
Storage -40 ... +70 °C
Grau de proteçãoIP20
Informação ambiental2CCY413207D0203
Dimensions
Largura Líquida do Produto81 mm
Altura Líquida do Produto142 mm
Profundidade/Comprimento Líquidos do Produto82.5 mm
Peso Líquido do Produto770 g
Ordering
Unidades de embalagem Nível 1box 1 piece
Peso bruto da embalagem Nível 1810 g
Certificates and Declarations
Declaração de conformidade -CE2CCC413015D0601
Installation
Instruções e Manuais9AKK106930A3418
Montagem na calha DINTH35-15 (35 x 15 mm Mounting Rail) acc. to IEC 60715
TH35-7.5 (35 x 7.5 mm Mounting Rail) acc. to IEC 60715
Posição de montagemAny
Popular Downloads
Ficha de dados, informação técnica2CCC413003C0208
External Classifications and Standards
ETIM 9EC000216 - Switch disconnector (low voltage)
ETIM 10EC000216 - Switch disconnector (AC)
eClassV11.0 : 27371403
Código de classificação do objetoF
NormasIEC/EN 60947-2

ETIM for 2CCF019047R0001 Componentes industriais para Baixa Tensão (EC000216)

Nome da característicaVersão de interruptor principal (EF006981)
Valor da característicaSim
Nome da característicaVersão de chave de manutenção/serviço (EF006986)
Valor da característicaNão
Nome da característicaVersão de interruptor de segurança (EF006985)
Valor da característicaNão
Nome da característicaVersão como instalação de paragem de emergência (EF006959)
Valor da característicaNão
Nome da característicaVersão do interruptor de inversão (EF009408)
Valor da característicaNão
Nome da característicaCorrente permanente nominal Iu (EF001389)
Valor da característica32 A
Nome da característicaCorrente nominal suportável lcw atual (EF007050)
Valor da característica1.5 kA
Nome da característicaNúmero de polos (EF001391)
Valor da característica3
Nome da característicaAcionamento do motor opcional (EF007386)
Valor da característicaNão
Nome da característicaAcionamento do motor integrado (EF006697)
Valor da característicaNão
Nome da característicaSaída de tensão opcional (EF007491)
Valor da característicaSim
Nome da característicaAdequado para montagem frontal de 4 furos (EF007247)
Valor da característicaNão
Nome da característicaAdequado para o centro de montagem frontal (EF007248)
Valor da característicaSim
Nome da característicaApropriado para a instalação do quadro de distribuição (EF007262)
Valor da característicaSim
Nome da característicaAdequado para montagem intermediária (EF007264)
Valor da característicaSim
Nome da característicaCor do elemento de atuação (EF007167)
Valor da característicaPreto
Nome da característicaPossível interbloqueio (EF006281)
Valor da característicaNão
