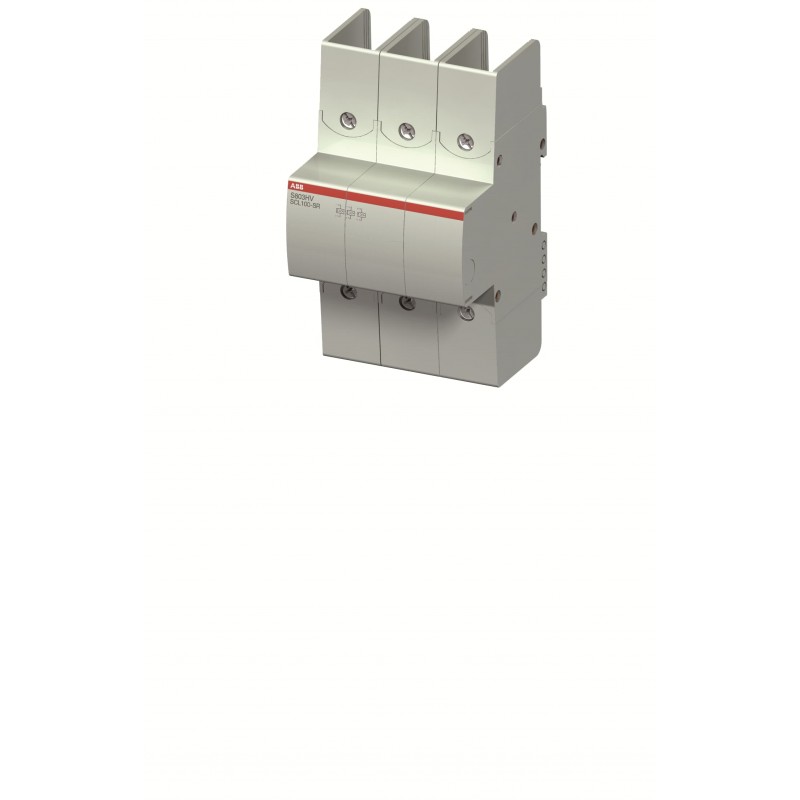

2CCF019047R0001 ABB Limitatore internazionale S803HV-SCL32-SR
2CCF019047R0001
ABB
Limitatore internazionale S803HV-SCL32-SR
S803HV-SCL32-SR
Apparecchi elettrici a bassa tensione > Sezionatore
Industriale
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| Dati tecnici | |
|---|---|
| Idoneo per | S800HV |
| Corrente nominale di funzionamento (Ie) | 32 A |
| Numero di poli | 3P |
| Coppia di serraggio | 3.5 N·m |
| Cacciavite raccomandato | Pozidriv 2 |
| Capacità di connessione | Flessibile 1 ... 50 mm² |
| Stranded 1 ... 70 mm² | |
| Tipo di morsetto | Screw Terminals |
| Electrical | |
| Tensione nominale di funzionamento | 1000...1000 V |
| Tensione nominale di isolamento (Ui) | 1000 V AC |
| Tensione di tenuta ad impulso (Uimp) | 8 kV |
| Corrente nominale ammissibile di breve durata (Icw) | 1.5 kA |
| Corrente nominale ininterrotta (Iu) | 32 A |
| Frequenza nominale (f) | 50...60 Hz |
| Perdita di potenza | Total 10.8 W |
| a Condizioni Operative Nominali per Polo 3.6 W | |
| Design | |
| Materiale involucro | Classe di isolamento I, RAL 7035 |
| Control Element Color | Nero |
| Material Compliance | |
| Informazioni RoHS | 9AKK107680A3903 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Data RoHS | 20190320 |
| REACH Declaration | 9AKK108470A9089 |
| REACH Information | True - contains substances > 0.1 mass percentage |
| REACH Date | 20250313 |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108468A3363 |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| CN8 | Business to Business |
| Dati ambientali | |
| Temperatura ambiente | In funzione -25 ... +60 °C |
| In magazzino -40 ... +70 °C | |
| Grado di protezione | IP20 |
| Informazioni ambientali | 2CCY413207D0203 |
| Dimensioni | |
| Larghezza prodotto | 81 mm |
| Altezza prodotto | 142 mm |
| Profondità prodotto | 82.5 mm |
| Peso netto prodotto | 770 g |
| Ordinazione | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Peso lordo imballo livello 1 | 810 g |
| Certificati e dichiarazioni (numero del documento) | |
| Dichiarazione di conformità - CE | 2CCC413015D0601 |
| Installation | |
| Istruzioni e manuali | 9AKK106930A3418 |
| Montaggio su barra DIN | TH35-15 (35 x 15 mm Barra di Montaggio) secondo IEC 60715 |
| TH35-7.5 (35 x 7.5 mm Barra di Montaggio) secondo IEC 60715 | |
| Posizione di montaggio | Qualsiasi |
| Download Piu' Usati | |
| Scheda tecnica | 2CCC413003C0208 |
| Classificazioni e standard esterni | |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| eClass | V11.0 : 27371403 |
| Codice classificazione oggetto | F |
| Norme di riferimento | IEC/EN 60947-2 |
| Caratteristica | Valore |
|---|---|
| versione interruttore principale (EF006981) | Sì |
| versione interruttore di manutenzione/riparazione (EF006986) | No |
| versione interruttore di sicurezza (EF006985) | No |
| versione dispositivo di arresto d'emergenza (EF006959) | No |
| versione invertitore (EF009408) | No |
| corrente permanente nominale Iu (EF001389) | 32 A |
| resistenza a corrente di breve durata Icw (EF007050) | 1.5 kA |
| numero di poli (EF001391) | 3 |
| azionamento a motore opzionale (EF007386) | No |
| azionamento a motore integrato (EF006697) | No |
| sganciatore di tensione opzionale (EF007491) | Sì |
| adatto per fissaggio frontale a 4 fori (EF007247) | No |
| adatto per fissaggio frontale centrale (EF007248) | Sì |
| adatto per montaggio distributore (EF007262) | Sì |
| adatto per costruzione intermedia (EF007264) | Sì |
| colore dell'elemento di azionamento (EF007167) | nero |
| bloccabile (EF006281) | No |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF MINIATURE CIRCUIT BREAKERS EN .pdf | 37 Mbytes |
|
