ABBIndustriell2CCF019047R0001 ABB Int. Limiter S803HV-SCL32-SR

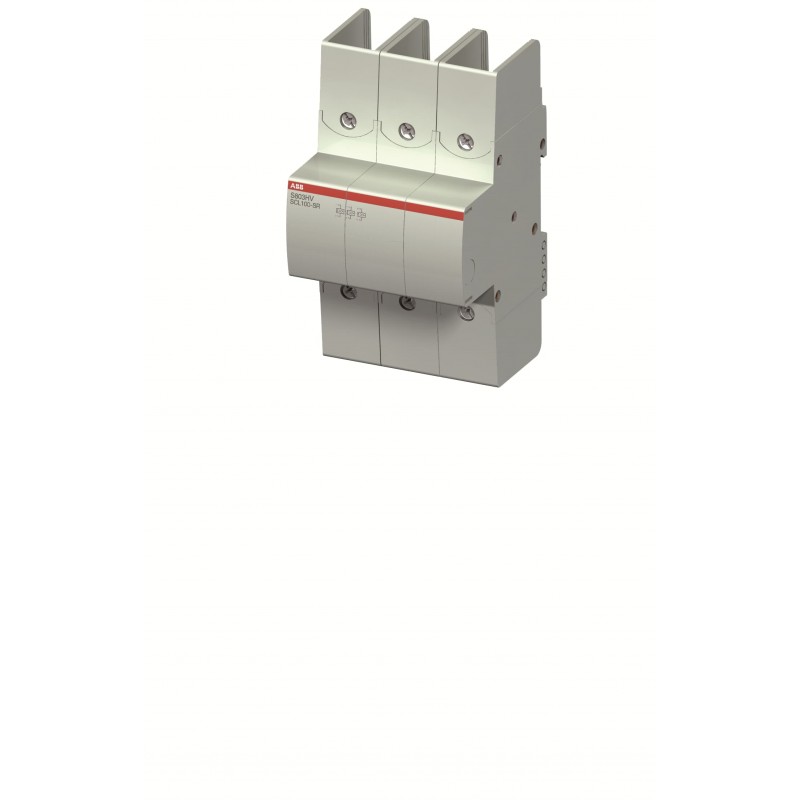

ABB 2CCF019047R0001 2CCF019047R0001 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

2CCF019047R0001 ABB Int. Limiter S803HV-SCL32-SR

Artikel-Nr.: 2CCF019047R0001

Hersteller: ABB

Beschreibung:

Int. Limiter S803HV-SCL32-SR
Kurzschlussstrombegrenzer bis 1000 V AC, 3P, 32A, Uch=15kA, selbstrückstellend

Kategorien:

  • Niederspannungsschaltgeräte > Lasttrennschalter
  • ABB > Industriell

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

  • Mehr Infos
  • ETIM
  • Bewertungen
Garantie, Reparatur, Umtausch.

Stückpreis: 516,71 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 25 Tage.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

MEHR INFOS

Technische Daten
Geeignet fürS800HV
Bemessungsbetriebsstrom (Ie)32 A
Anzahl Pole3P
Anzugsdrehmoment3.5 N·m
Empfohlener SchraubendreherNr. 2 Pozidriv
Anschlussmöglichkeitflexibel 1 ... 50 mm²
mehrdrähtig 1 ... 70 mm²
AnschlussartSchraubklemme
Elektrische Daten
Bemessungsbetriebsspannung1000...1000 V
Bemessungsisolationsspannung (Ui)1000 V AC
Bemessungsstoßspannungsfestigkeit (Uimp)8 kV
Bemessungskurzzeitstromfestigkeit (Icw)1.5 kA
Bemessungsdauerstrom (Iu)32 A
Bemessungsfrequenz (f)50...60 Hz
Verlustleistunginsgesamt 10.8 W
bei Bemessungsbedingungen pro Pol 3.6 W
Design
GehäusematerialIsolierstoffgruppe I, RAL 7035
Farbe des Bedienelementsschwarz
Material Compliance
RoHS Erklärung9AKK107680A3903
RoHS Informationnach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019
RoHS Datum20190320
REACH Erklärung9AKK108470A9089
REACH Informationenthält Stoffe > 0,1 Massenprozent
REACH Datum20250313
Konfliktmineralien-Berichtsvorlage (CMRT)9AKK108468A3363
WEEE Kategorie5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt
WEEE B2C / B2BB2B
Umgebungsbedingungen
Umgebungstemperatur(Betrieb) -25 ... +60 °C
(Lagerung) -40 ... +70 °C
SchutzartIP20
Umweltinformationen2CCY413207D0203
Abmessungen
Breite (Netto-Abmessung)81 mm
Höhe (Netto-Abmessung)142 mm
Tiefe (Netto-Abmessung)82.5 mm
Nettogewicht770 g
Bestelldaten
Menge Verpackungseinheit 1Karton 1 Stück
Bruttogewicht Verpackungseinheit 1810 g
Zertifikate und Deklarationen
Konformitätserklärung - CE2CCC413015D0601
Installation / Montage
Montage- und Betriebsanleitung9AKK106930A3418
Montage auf DIN-SchieneTH35-15 (35 x 15 mm Tragschiene) nach IEC 60715
TH35-7.5 (35 x 7.5 mm Tragschiene) nach IEC 60715
Einbaulagebeliebig
Hauptdokumente
Datenblatt, technische Information2CDC413007D0101
Externe Klassifizierungen und Normen
ETIM 9EC000216 - Lasttrennschalter
ETIM 10EC000216 - Lasttrennschalter (AC)
eClassV11.0 : 27371403
Kennbuchstabe (elektrische Betriebsmittel)F
NormenIEC/EN 60947-2

ETIM for 2CCF019047R0001 Niederspannungsschaltgeräte (EC000216)

MerkmalsnameAusführung als Hauptschalter (EF006981)
MerkmalswertJa
MerkmalsnameAusführung als Wartungs-/Reparaturschalter (EF006986)
MerkmalswertNein
MerkmalsnameAusführung als Sicherheitsschalter (EF006985)
MerkmalswertNein
MerkmalsnameAusführung als NOT-AUS-Einrichtung (EF006959)
MerkmalswertNein
MerkmalsnameAusführung als Wendeschalter (EF009408)
MerkmalswertNein
MerkmalsnameBemessungsdauerstrom Iu (EF001389)
Merkmalswert32 A
MerkmalsnameBemessungskurzzeitstromfestigkeit Icw (EF007050)
Merkmalswert1.5 kA
MerkmalsnamePolzahl (EF001391)
Merkmalswert3
MerkmalsnameMotorantrieb optional (EF007386)
MerkmalswertNein
MerkmalsnameMotorantrieb integriert (EF006697)
MerkmalswertNein
MerkmalsnameSpannungsauslöser optional (EF007491)
MerkmalswertJa
MerkmalsnameGeeignet für Frontbefestigung 4-Loch (EF007247)
MerkmalswertNein
MerkmalsnameGeeignet für Frontbefestigung Zentral (EF007248)
MerkmalswertJa
MerkmalsnameGeeignet für Verteilereinbau (EF007262)
MerkmalswertJa
MerkmalsnameGeeignet für Zwischenbau (EF007264)
MerkmalswertJa
MerkmalsnameFarbe des Betätigungselements (EF007167)
Merkmalswertschwarz
MerkmalsnameVerriegelbar (EF006281)
MerkmalswertNein
