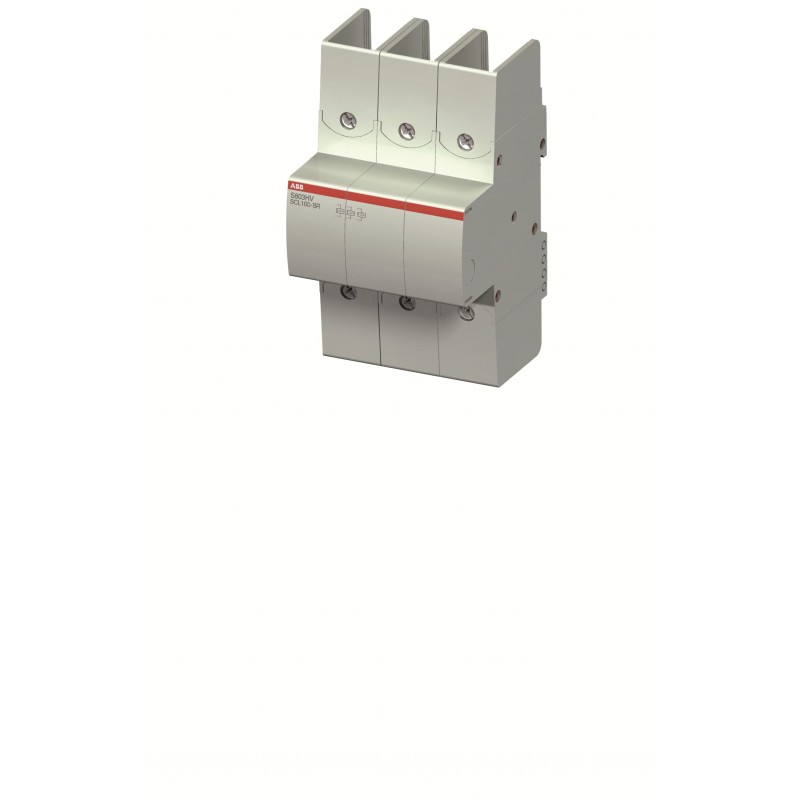

2CCF019047R0001 ABB Limiteur international S803HV-SCL32-SR
2CCF019047R0001
ABB
Limiteur international S803HV-SCL32-SR
S803HV-SCL32-SR
Appareillage industriel basse tension > Interrupteur-sectionneur
Industriel
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB
Les plus vendus
▲En savoir plus
▲| Technique | |
|---|---|
| Convient pour | S800HV |
| Courant nominal de fonctionnement (Ie) | 32 A |
| Nombre de pôles | 3P |
| Couple de serrage | 3.5 N·m |
| Tournevis recommandé | Pozidriv 2 |
| Capacité de connexion | Flexible 1 ... 50 mm² |
| Stranded 1 ... 70 mm² | |
| Type de terminal | Bornes à vis |
| Électrique | |
| Tension nominale de fonctionnement | 1000...1000 V |
| Tension d'isolement nominale (Ui) | 1000 V AC |
| Tension nominale de tenue aux impulsions (Uimp) | 8 kV |
| Courant nominal de courte durée admissible basse tension (Icw) | 1.5 kA |
| Courant nominal ininterrompu (Iu) | 32 A |
| Fréquence nominale (f) | 50...60 Hz |
| Perte de puissance | Total 10.8 W |
| at Rated Operating Conditions per Pole 3.6 W | |
| Conception | |
| Matériau du boîtier | Insulation group I, RAL 7035 |
| Couleur de l'élément de contrôle | Noir |
| Conformité des matériaux | |
| Informations RoHS | 9AKK107680A3903 |
| Statut RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Date RoHS | 20190320 |
| Déclaration REACH | 9AKK108470A9089 |
| Informations REACH | True - contains substances > 0.1 mass percentage |
| Date REACH | 20250313 |
| Modèle de rapport sur les minéraux de conflit (CMRT) | 9AKK108468A3363 |
| Catégorie DEEE | 5. Petit équipement (Dimensions extérieures inférieures à 50 cm) |
| DEEE B2C / B2B | Business To Business |
| Environnemental | |
| Température de l'air ambiant | Operation -25 ... +60 °C |
| Storage -40 ... +70 °C | |
| Degré de protection | IP20 |
| Informations environnementales | 2CCY413207D0203 |
| Dimensions | |
| Largeur nette du produit | 81 mm |
| Hauteur nette du produit | 142 mm |
| Profondeur/longueur nette du produit | 82.5 mm |
| Poids net du produit | 770 g |
| Commande | |
| Nombre d’unités au niveau d’emballage 1 | box 1 pièce |
| Poids brut du colis niveau 1 | 810 g |
| Certificats et déclarations | |
| Déclaration de conformité - CE | 2CCC413015D0601 |
| Installation | |
| Instructions et manuels | 9AKK106930A3418 |
| Montage sur rail DIN | TH35-15 (35 x 15 mm Mounting Rail) acc. to IEC 60715 |
| TH35-7.5 (35 x 7.5 mm Mounting Rail) acc. to IEC 60715 | |
| Position de montage | Any |
| Téléchargements populaires | |
| Fiche technique, Informations techniques | 2CCC413003C0208 |
| Classifications et normes externes | |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| eClass | V11.0 : 27371403 |
| Code de classification des objets | F |
| Normes | IEC/EN 60947-2 |
| Caractéristique | Valeur |
|---|---|
| Finition interrupteur général (EF006981) | Oui |
| Finition interrupteur de maintenance/réparation (EF006986) | Non |
| Finition interrupteur de sécurité (EF006985) | Non |
| Finition interrupteur de dispositif d'arrêt d'urgence (EF006959) | Non |
| Finition de l'inverseur (EF009408) | Non |
| Courant permanent nominal Iu (EF001389) | 32 A |
| Courant nominal de courte durée admissible Icw (EF007050) | 1.5 kA |
| Nombre de pôles (EF001391) | 3 |
| Commande motorisée en option (EF007386) | Non |
| Commande motorisée intégrée (EF006697) | Non |
| Déclencheur voltmétrique en option (EF007491) | Oui |
| Adapté à une fixation frontale à 4 trous (EF007247) | Non |
| Adapté à une fixation frontale centrale (EF007248) | Oui |
| Adapté à un montage en distributeur (EF007262) | Oui |
| Adapté à un montage intermédiaire (EF007264) | Oui |
| Couleur de l'élément d'actionnement (EF007167) | Noir |
| Verrouillable (EF006281) | Non |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF MINIATURE CIRCUIT BREAKERS EN .pdf | 37 Mbytes |
|
