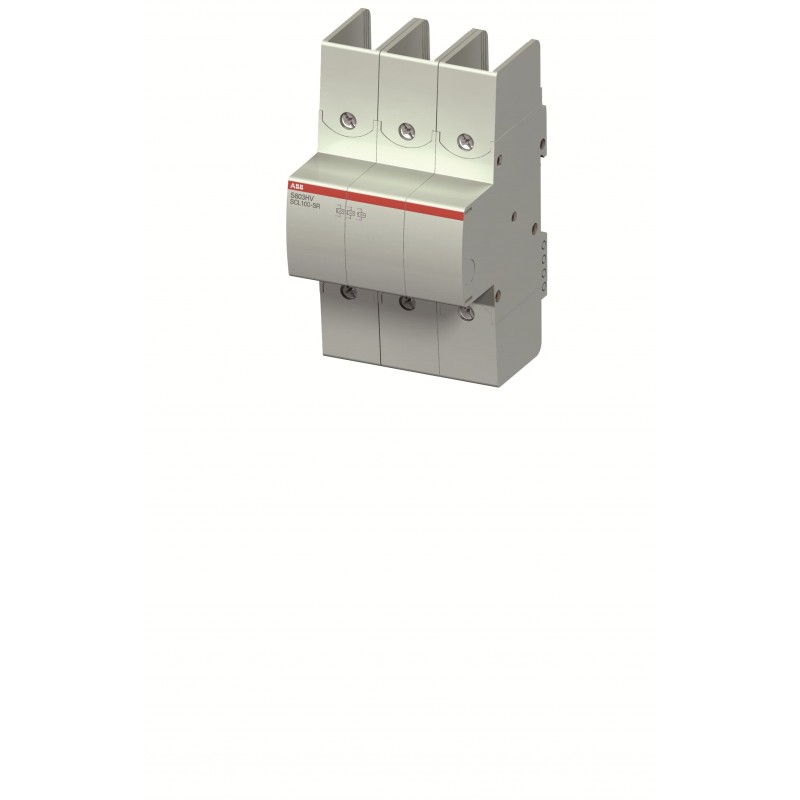

ABB 2CCF019047R0001 2CCF019047R0001 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

2CCF019047R0001 ABB Int. Limitador S803HV-SCL32-SR

Referencia: 2CCF019047R0001

Fabricante: ABB

Descripción:

Int. Limitador S803HV-SCL32-SR
S803HV-SCL32-SR

Categorías:

  • Componentes industriales de baja tensión > Seccionador
  • ABB > Industrial

Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB

  • Más Información
  • ETIM
  • Opiniones
Garantía, reparación y devolución.

Precio unitario: 516,71 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 25 días.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

VISTOS ANTERIORMENTE

MÁS INFORMACIÓN

Técnica
Adecuado paraS800HV
Corriente nominal de funcionamiento (Ie)32 A
Número de polos3P
Par de apriete3.5 N·m
Destornillador recomendadoPozidriv 2
Capacidad de conexiónFlexible 1 ... 50 mm²
Varado 1 ... 70 mm²
Tipo de terminalTerminales de tornillo
Eléctrica
Tensión nominal de operación1000...1000 V
Tensión nominal de aislamiento (Ui)1000 V AC
Tensión nominal soportada por impulsos (Uimp)8 kV
Corriente nominal de corta duración Tensión baja (Icw)1.5 kA
Corriente nominal ininterrumpida (Iu)32 A
Frecuencia nominal (f)50...60 Hz
Pérdida de potenciaTotal 10.8 W
en condiciones nominales de funcionamiento por polo 3.6 W
Diseño
Material de la carcasaInsulation group I, RAL 7035
Color del elemento de controlNegro
Cumplimiento de Materiales
Información sobre RoHS9AKK107680A3903
Estado de RoHSSiguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019
Fecha de RoHS20190320
Declaración REACH9AKK108470A9089
Información REACHVerdadero: contiene sustancias > 0,1 porcentaje en masa
Fecha REACH20250313
Plantilla de notificación de minerales de conflicto (CMRT)9AKK108468A3363
Categoría RAEE5. Equipo pequeño (sin dimensión externa de más de 50 cm)
WEEE B2C / B2BDe empresa a empresa
Ambiente
Temperatura ambienteFuncionamiento -25 ... +60 °C
Almacenamiento -40 ... +70 °C
Grado de protecciónIP20
Información medioambiental2CCY413207D0203
Dimensiones
Ancho del product81 mm
Alto del producto142 mm
Largo del product82.5 mm
Peso del product770 g
Clasificación
Embalaje Nivel 1 Unidadescaja 1 pieza
Embalaje Nivel 1 Peso810 g
Certificados y Declaraciones (Número de Documento)
Declaración de conformidad - CE2CCC413015D0601
Instalación
Instrucciones y manuales9AKK106930A3418
Montaje en contactoresTH35-15 (riel de montaje de 35 x 15 mm) según IEC 60715
TH35-7,5 (riel de montaje de 35 x 7,5 mm) según IEC 60715
Posición de montajeAny
Descargas Populares
Ficha técnica, información técnica2CCC413003C0208
Clasificaciones y estándares externos
ETIM 9EC000216 - Switch disconnector (low voltage)
ETIM 10EC000216 - Switch disconnector (AC)
Clase electrónicaV11.0 : 27371403
Código de clasificación de objetosF
NormasIEC/EN 60947-2

ETIM for 2CCF019047R0001 Interruptores de baja tensión (EC000216)

CaracterísticaEjecución como interruptor principal (EF006981)
ValorSí
CaracterísticaEjecución como interruptor de mantenimiento/reparación (EF006986)
ValorNo
CaracterísticaEjecución como interruptor de seguridad (EF006985)
ValorNo
CaracterísticaEjecución como dispositivo de parada de emergencia (EF006959)
ValorNo
CaracterísticaEjecución como conmutador-inversor (EF009408)
ValorNo
CaracterísticaIntensidad nominal permanente Iu (EF001389)
Valor32 A
CaracterísticaResistencia de corriente nominal de corta duración Icw (EF007050)
Valor1.5 kA
CaracterísticaNúmero de polos (EF001391)
Valor3
CaracterísticaAccionamiento motorizado opcional (EF007386)
ValorNo
CaracterísticaAccionamiento motorizado integrado (EF006697)
ValorNo
CaracterísticaLiberación de tensión opcional (EF007491)
ValorSí
CaracterísticaApto para montaje frontal de 4 orificios (EF007247)
ValorNo
CaracterísticaApto para montaje frontal central (EF007248)
ValorSí
CaracterísticaApto para la instalación del distribuidor (EF007262)
ValorSí
CaracterísticaApto para montaje intermedio (EF007264)
ValorSí
CaracterísticaColor del elemento de accionamiento (EF007167)
ValorNegro
CaracterísticaInterbloqueable (EF006281)
ValorNo
