> ABB>ручные переключатели>1SCA134375R1001 ABB Выключатель разъединителя постоянного тока OTDC25U2
ANUNCIAR
Предыдущий товар Следующий продукт

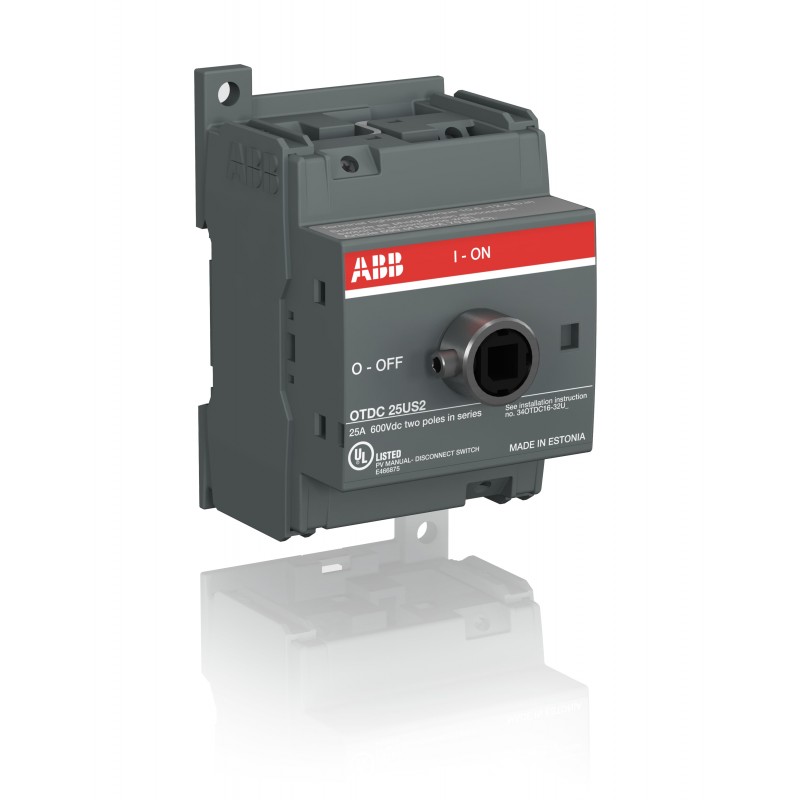

1SCA134375R1001 ABB Выключатель разъединителя постоянного тока OTDC25U2 Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

1SCA134375R1001 ABB Выключатель разъединителя постоянного тока OTDC25U2

1SCA134375R1001

ABB

Выключатель разъединителя постоянного тока OTDC25U2

OTDC25U2 PV Разъединительный выключатель

Подробнее


Низковольтное оборудование > Выключатель-разъединитель нагрузки

ручные переключатели

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами ABB

Общая стоимость: $132.34
Цена за единицу: $132.34
Эта цена за единицу и является чистая стоимость (не включая налоги, если это применимо).

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Best sellers

▲

Описание

▲


  • Расширенный тип продукта:
    ОТДЦ25У2
  • Идентификатор продукта:
    1SCA134375R1001
  • EAN:
    6417019631776
  • Описание каталога:
    OTDC25U2 PV Разъединительный выключатель
  • Длинное описание:
    OTDC25U2 PV Разъединительный выключатель, комплект болтов терминалов в комплекте, ручка и вал должны быть заказаны отдельно, базовый монтаж, UL 600 VDC 25 A один контур, IEC 660 VDC 25 A один контур, IEC 1000 VDC 16 A один контур

Круговое значение

  • Шаблон отчетности по конфликтным минералам (CMRT):
    9АКК108467А5658
  • Декларация REACH:
    1SCC301240D0201
  • Информация RoHS:
    1SCC301239D0201

упорядочение

  • Минимальное количество заказов:
    1 шт.
  • Номер таможенного тарифа:
    85363030
  • Страна происхождения:
    Эстония (EE)

Популярные загрузки

Размеры

  • Размер рамы продукта:
    ХС
  • Чистая ширина продукта:
    54.5миллиметр
    2.1 дюймы
  • Чистая высота продукта:
    54.8миллиметр
    2.2 дюймы
  • Чистая глубина продукта / Длина:
    64миллиметр
    2.5 дюйма
  • Чистый вес продукта:
    0.2кг
    0,4 фунта

технический

  • Номинальный рабочий ток DC-21B (Iми):
    (660 В) 25 А
    (1000 В) 16 А
  • Обычный тепловой ток свободного воздуха (IЙ):
    q = 40 °C 50 A
  • Обычный тепловой ток (Iтем):
    Полностью закрытый 40 A
  • Рейтинговый импульс выдерживает напряжение (Uшалун):
    8 кВ
  • Оценка теплоизоляционного напряжения (Uя):
    1000 V
  • Оценка оперативного напряжения:
    1000 V
  • Номинальная мощность короткого замыкания (Iсм):
    (1000 В постоянного тока) 1 кА
  • Номинальный коротковременный выдерживаемый ток низкого напряжения (Icw):
    (1000 В постоянного тока) 1 кА
    за 1 с 1 кА
  • Номинальный условный ток короткого замыкания (Inc):
    (1000 В постоянного тока) 10 кА
  • Тип защиты:
    UL508i RK5 предохранитель макс. 70A, IEC60947 gPV предохранитель макс. 80A
  • потери мощности:
    при номинальных рабочих условиях на полюс 0,2 Вт
  • Степень загрязнения:
    3
  • Тип ручки:
    Ручка и вал не входят в комплект поставки
  • Положительный рабочий момент открытия (прямое действие открытия):
    0.4 ... 0,8 Н·м
  • Диаметр шафта:
    6 мм
    0,24 дюйма
  • Переключатели Рабочего механизма:
    Механизм поверх переключателя
  • Расположение линейных терминалов:
    Верхний вхо - Нижний выход
    Нижний вх - Верхний выход
  • Режим работы:
    Фронтальный
  • Стандарты:
    UL508i и IEC 60947-1, -3
  • Специальные функции:
    Нет
  • Тип монтажа:
    Монтаж на основание, монтаж на DIN-рейку
  • Количество цепей:
    1
  • Количество поляков:
    2
  • Сечение кабеля:
    2.5 ... 16 мм²
    12 ... 6 СРГ
  • Степень защиты:
    Входная IP20
  • Тип терминала:
    Винт терминалы
  • Затягивание крутящего момента:
    1.2 ... 1,4 Н·м
    10.6 ... 12,4 фунт-сила·дюйм
  • Использование:
    Фотоэлектрический
  • Категория использования:
    Переключение резистивных нагрузок, в том числе умеренных перегрузок - эпизодическое срабатывание (DC-21B)

Технический UL/CSA

  • Максимальное рабочее напряжение:
    600 В постоянного тока, UL 508i
  • Рейтинг ампера:
    25A,600Vdc,UL508i
  • Затягивание крутящего момента:
    1.2 ... 1,4 Н·м
    10.6 ... 12,4 фунт-сила·дюйм

экологический

  • Статус RoHS:
    В соответствии с Директивой ЕС 2011/65/ЕС и поправкой 2015/863 22 июля 2019 г.

Сертификаты и декларации (номер документа)

Информация о контейнерах

  • Пакет Уровня 1 Единицы:
    коробка 1 шт.
  • Уровень пакета 1 Ширина:
    100 мм
    3.9 дюйма
  • Пакет Уровень 1 Глубина / Длина:
    64 мм
    2.5 дюйма
  • Пакет Уровень 1 Высота:
    100 мм
    3.9 дюйма
  • Пакет Уровень 1 Валовой вес:
    0,2 кг
    0,4 фунта
  • Пакет Уровень 1 EAN:
    6417019631776

Классификации

  • Код классификации объектов:
    кью
  • ИДВТ 5:
    EC000216 - Разъединитель выключателя
  • ИДВТ 6:
    EC000216 - Разъединитель выключателя
  • ИДВТ 7:
    EC000216 - Разъединитель выключателя
  • ИДВТ 8:
    EC000216 - Разъединитель выключателя
  • UNSPSC:
    39122233
  • eКласс:
    V11.1 : 27371403
  • Категория WEEE:
    5. Малое оборудование (без внешнего измерения более 50 см)

ETIM for 1SCA134375R1001 Low-voltage industrial controls and switchgear (EC000216)
Характеристика Значение
Version as main switch (EF006981) Yes
Version as maintenance-/service switch (EF006986) Yes
Version as safety switch (EF006985) No
Version as emergency stop installation (EF006959) No
Version as reversing switch (EF009408) No
Number of switches (EF005586) 1
Rated operating voltage (EF001435) 1000 V
Rated permanent current Iu (EF001389) 40 A
Number of poles (EF001391) 2
Number of auxiliary contacts as normally closed contact (EF001377) 0
Number of auxiliary contacts as normally open contact (EF001376) 0
Number of auxiliary contacts as change-over contact (EF003531) 0
Motor drive optional (EF007386) No
Motor drive integrated (EF006697) No
Voltage release optional (EF007491) No
Device construction (EF008240) Built-in device fixed built-in technique
Suitable for front mounting 4-hole (EF007247) No
Suitable for front mounting centre (EF007248) No
Suitable for distribution board installation (EF007262) Yes
Suitable for intermediate mounting (EF007264) No
Interlockable (EF006281) No
Type of electrical connection of main circuit (EF006819) Screw connection
Degree of protection (IP), front side (EF003118) IP20
Degree of protection (NEMA) (EF011959) 1

Datasheet - PDF

▲
Заглавие: Размер: Тип:
PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf 42 Mbytes
