Les images sont à titre illustratif. Svp, révisez la fiche technique.

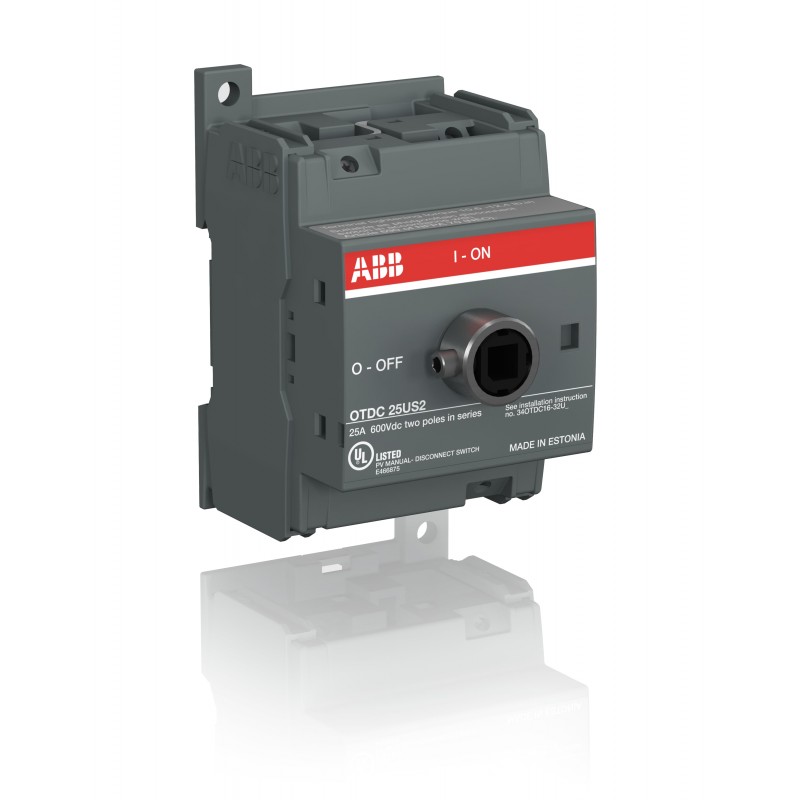

1SCA134375R1001 ABB Interrupteur de sectionneur CC OTDC25U2
Référence: 1SCA134375R1001
Fabricant: ABB
Description:
Interrupteur de sectionneur CC OTDC25U2
OTDC25U2 PV Disconnect Switch
Catégories:
- Appareillage industriel basse tension > Interrupteur-sectionneur
- ABB > Commutateurs manuels
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB
- En savoir plus
- ETIM
- Commentaires
EN SAVOIR PLUS
| ABB EcoSolutions | |
|---|---|
| Déchets destinés à l'enfouissement en décharge - Destination | UL 2799 Zero Waste To Landfill Validation available |
| Conformité des matériaux | |
| Modèle de rapport sur les minéraux de conflit (CMRT) | 9AKK108467A5658 |
| Déclaration REACH | 1SCC301240D0201 |
| Informations RoHS | 1SCC301239D0201 |
| Statut RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Loi sur le contrôle des substances toxiques - TSCA | 1SCC301321D0201 |
| Téléchargements populaires | |
| Fiche technique, Informations techniques | 1SCC301022C0201 |
| Instructions et manuels | 1SCC301086M0204 |
| Dessins mécaniques | otdc16-32u-us2.igs |
| 1SCC307479F0001 | |
| 1SCC307480F0001 | |
| Environnemental | |
| Degré de protection | Front IP20 |
| Degré de pollution | 3 |
| Commande | |
| Quantité minimale de commande | 1 pièce |
| Numéro de tarif douanier | 85363030 |
| Pays ou territoire d'origine | Estonia |
| Dimensions | |
| Taille du cadre du produit | XS |
| Largeur nette du produit | 54.5 mm |
| 2.1 in | |
| Hauteur nette du produit | 54.8 mm |
| 2.2 in | |
| Profondeur/longueur nette du produit | 64 mm |
| 2.5 in | |
| Poids net du produit | 0.2 kg |
| 0.4 lb | |
| Informations sur l’emballage | |
| Nombre d’unités au niveau d’emballage 1 | box 1 pièce |
| Largeur du niveau d’emballage 1 | 100 mm |
| 3.9 in | |
| Profondeur/Longueur du niveau d’emballage 1 | 64 mm |
| 2.5 in | |
| Hauteur du niveau d’emballage 1 | 100 mm |
| 3.9 in | |
| Poids brut du colis niveau 1 | 0.2 kg |
| 0.4 lb | |
| Code EAN du niveau d’emballage 1 | 6417019631776 |
| Technique | |
| Section du câble | 2.5 ... 16 mm² |
| 12 ... 6 AWG | |
| Courant thermique conventionnel à l'air libre (Ith) | Θ = 40 °C 50 A |
| Courant thermique conventionnel (Ithe) | Fully Enclosed 40 A |
| Degré de protection | Front IP20 |
| Type de poignée | Handle and shaft not included |
| Type de montage | Base mounting, DIN-rail mounting |
| Nombre de circuits | 1 |
| Nombre de pôles | 2P |
| Mode de fonctionnement | Front |
| Degré de pollution | 3 |
| Position des terminaux de ligne | Top In - Bottom Out |
| Bottom In - Top Out | |
| Couple d'ouverture positif (action d'ouverture directe) | 0.4 … 0.8 N·m |
| Perte de puissance | at Rated Operating Conditions per Pole 0.2 W |
| Type de protection | UL508i RK5 fuselink max. 70A, IEC60947 gPV fuselink max. 80A |
| Courant de court-circuit conditionnel nominal (Inc) | (1000 V DC) 10 kA |
| Tension nominale de tenue aux impulsions (Uimp) | 8 kV |
| Tension d'isolement nominale (Ui) | 1000 V |
| Courant de fonctionnement nominal DC-21B (Ie) | (660 V) 25 A |
| (1000 V) 16 A | |
| Tension nominale de fonctionnement | 1000 V |
| Pouvoir de fermeture nominal en court-circuit (Icm) | (1000 V DC) 1 kA |
| Courant nominal de courte durée admissible basse tension (Icw) | (1000 V DC) 1 kA |
| for 1 s 1 kA | |
| Tournevis recommandé | Circuit principal Torx |
| Diamètre de l'arbre | 6 mm |
| 0.24 in | |
| Fonctions spéciales | No |
| Normes | UL508i and IEC 60947-1, -3 |
| Mécanisme de fonctionnement des interrupteurs | Mechanism on Top of the Switch |
| Type de terminal | Bornes à vis |
| Couple de serrage | Circuit principal 1.2 … 1.4 N·m |
| Utilisation | Photovoltaic |
| Catégorie d'utilisation | Switching of resistive loads, including moderate overloads - occasional actuation (DC-21B) |
| Longueur de dénudage des fils | Circuit principal 60 … 11 mm |
| Technique UL/CSA | |
| Tension de fonctionnement maximale | 600Vdc, UL 508i |
| Ampérage nominal | 25A,600Vdc,UL508i |
| Longueur de dénudage des fils | Circuit principal 60 … 11 mm |
| Tournevis recommandé | Circuit principal Torx |
| Couple de serrage | Circuit principal 1.2 … 1.4 N·m |
| Certificats et déclarations | |
| Certificat CCC | CQC2012010302579872 |
| Déclaration de conformité - CE | 1SCC301192D2704 |
| Déclaration de conformité - UKCA | 1SCC301313D0201 |
| Certificat DNV GL | 1SCC301231D0201 |
| Certificat UL | UL certificate OTDC16-32.pdf |
| Classifications et normes externes | |
| Code de classification des objets | Q |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC004963 - Switch disconnector (DC) |
| UNSPSC | 39122233 |
| Code de catégorie granulaire IDEA (IGCC) | 5293 >> Switch disconnector |
| eClass | V11.1 : 27371403 |
| Catégorie DEEE | 5. Petit équipement (Dimensions extérieures inférieures à 50 cm) |
ETIM for 1SCA134375R1001 Appareillage industriel basse tension (EC000216)
Nom de la caractéristique
Valeur de la caractéristique
Nom de la caractéristiqueFinition interrupteur général (EF006981)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueFinition interrupteur de maintenance/réparation (EF006986)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueFinition interrupteur de sécurité (EF006985)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueFinition interrupteur de dispositif d'arrêt d'urgence (EF006959)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueFinition de l'inverseur (EF009408)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueNombre de commutateurs (EF005586)
Valeur de la caractéristique1
Nom de la caractéristiqueTension de fonctionnement normale (EF001435)
Valeur de la caractéristique1000 V
Nom de la caractéristiqueCourant permanent nominal Iu (EF001389)
Valeur de la caractéristique40 A
Nom de la caractéristiqueNombre de pôles (EF001391)
Valeur de la caractéristique2
Nom de la caractéristiqueNombre de contacts auxiliaires à ouverture (EF001377)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de contacts auxiliaires à fermeture (EF001376)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de contacts auxiliaires à deux directions (EF003531)
Valeur de la caractéristique0
Nom de la caractéristiqueCommande motorisée en option (EF007386)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueCommande motorisée intégrée (EF006697)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueDéclencheur voltmétrique en option (EF007491)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueType de construction de l'appareil (EF008240)
Valeur de la caractéristiqueTechnique d'encastrement fixe pour appareil encastré
Nom de la caractéristiqueAdapté à une fixation frontale à 4 trous (EF007247)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAdapté à une fixation frontale centrale (EF007248)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAdapté à un montage en distributeur (EF007262)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueAdapté à un montage intermédiaire (EF007264)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueVerrouillable (EF006281)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueType de raccordement du circuit principal (EF006819)
Valeur de la caractéristiqueBorne à vis
Nom de la caractéristiqueClasse de protection (IP), face avant (EF003118)
Valeur de la caractéristiqueIP20
Nom de la caractéristiqueClasse de protection (NEMA) (EF011959)
Valeur de la caractéristique1
