ABBInterruptores manuais1SCA134375R1001 ABB Interruptor de seccionamento CC OTDC25U2

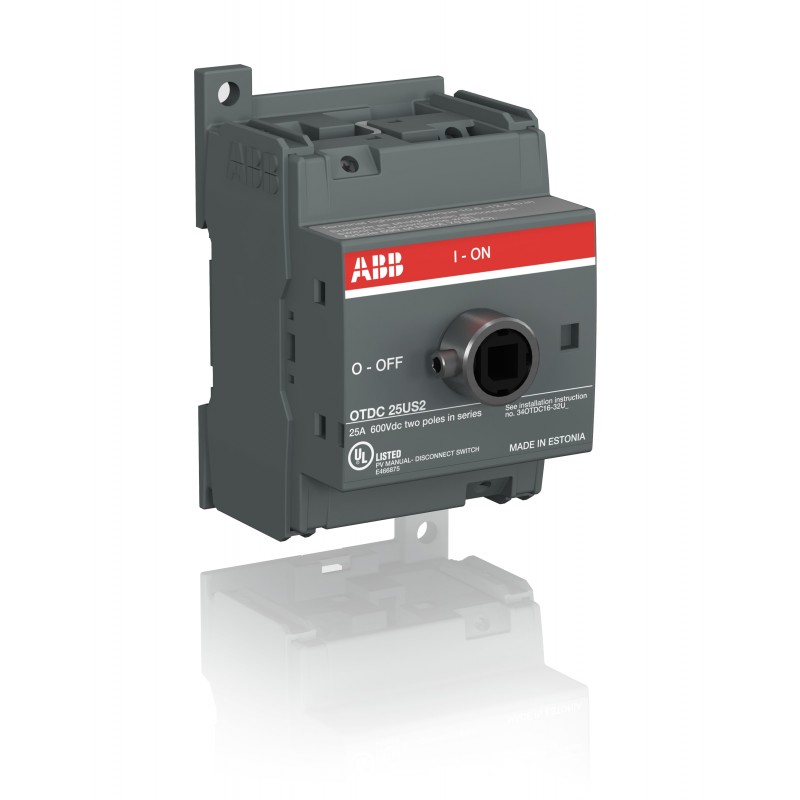

ABB 1SCA134375R1001 1SCA134375R1001 - Imagem 1

As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

1SCA134375R1001 ABB Interruptor de seccionamento CC OTDC25U2

Referência: 1SCA134375R1001

Fabricante: ABB

Descrição:

Interruptor de seccionamento CC OTDC25U2
Interruptor de desconexão PV OTDC25U2

Categorias:

  • Aparelhos elétricos de baixa tensão > Suporte
  • ABB > Interruptores manuais

Produto novo em sua embalagem original com todas as garantias e certificações de ABB

  • Mais informação
  • ETIM
  • Avaliações
Garantia, reparação e devolução.

Preço unitário: 86,01 €

Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Calcule o preço por quantidade

QuantidadePreço

Prazo padrão: 25 dias.

  • Estes prazos são estimativos e podem variar uma vez tratado o pedido do artigo.

JÁ VISTOS

MAIS INFORMAÇÃO

  • Tipo de produto estendido:
    OTDC25U2
  • ID do produto:
    1SCA134375R1001
  • Ean:
    6417019631776
  • Descrição do catálogo:
    Interruptor de desconexão PV OTDC25U2
  • Descrição longa:
    Interruptor de desconexão PV OTDC25U2, kit de parafuso de terminal incluído, punho e eixo devem ser encomendados separadamente, montagem em base, circuito único UL 600 VDC 25, IEC 660 VDC 25 Um único circuito, IEC 1000 VDC 16 Um único circuito

Valor circular

ordenação

  • Quantidade mínima de pedidos:
    1 peça
  • Número da tarifa aduaneira:
    85363030
  • País de origem:
    Estônia (ESE)

Downloads populares

Dimensões

  • Tamanho do quadro do produto:
    XS
  • Largura líquida do produto:
    54.5milímetro
    2,1 polegadas
  • Altura líquida do produto:
    54.8milímetro
    2,2 polegadas
  • Profundidade do produto/comprimento da rede:
    64milímetro
    2,5 em
  • Peso líquido do produto:
    0.2Kg
    0,4 libras

técnico

  • Corrente nominal de operação DC-21B (Iecstasy):
    (660 V) 25 A
    (1000 V) 16 A
  • Corrente térmica ao ar livre convencional (Iésimo):
    q = 40 °C 50 A
  • Corrente térmica convencional (Io):
    Totalmente fechado 40 A
  • Tensão nominal de suporte a impulso (Uduende):
    8 kV
  • Tensão de isolamento nominal (Ueu):
    1000 V
  • Tensão operacional nominal:
    1000 V
  • Capacidade nominal de fabricação de curto-circuito (Icentímetro):
    (1000 V DC) 1 kA
  • Baixa tensão de baixa resistência de baixo prazo (ICw):
    (1000 V DC) 1 kA
    para 1 s 1 kA
  • Corrente de curto-circuito condicional nominal (INc):
    (1000 V DC) 10 kA
  • Tipo de proteção:
    UL508i RK5 fusível máx. 70A, IEC60947 gPV fusível máx. 80A
  • Perda de energia:
    em condições nominais de funcionamento por polo 0,2 W
  • Grau de contaminação:
    3
  • Tipo de alça:
    Alça e eixo não incluídos
  • Par de negociação de abertura positivo (ação de abertura direta):
    0.4 ... 0,8 N·m
  • Diâmetro do eixo:
    6mm
    0,24 polegadas
  • Mecanismo de operação dos switches:
    Mecanismo na parte superior do interruptor
  • Posição dos terminais de linha:
    Up Inside - Down Out
    Bottom In - Top Out
  • Modo de operação:
    Operado em frente
  • Padrões:
    UL508i e IEC 60947-1, -3
  • Funções especiais:
    Não
  • Tipo de montagem:
    Montagem de base, montagem em trilho DIN
  • Número de circuitos:
    1
  • Número de postes:
    2
  • Seção transversal do cabo:
    2.5 ... 16 mm² construídos
    12 ... 6 AWG
  • Grau de Proteção:
    FRONT IP20
  • Tipo de terminal:
    Terminais de parafuso
  • apertar:
    1.2 ... 1,4 N·m
    10.6 ... 12.4 lbf·in
  • Utilização:
    Fotovoltaico
  • Categoria de uso:
    Comutação de cargas resistivas, incluindo sobrecargas moderadas - unidade ocasional (DC-21B)

Técnico Ul/CSA

  • Tensão máxima de funcionamento:
    600Vdc, UL 508i
  • Classificação do amplificador:
    25A, 600Vdc, UL508i
  • apertar:
    1.2 ... 1,4 N·m
    10.6 ... 12.4 lbf·in

ambiental

  • Status de Rohs:
    Seguindo a Diretiva da UE 2011/65/UE e a Emenda 2015/863 de 22 de Julho de 2019

Certificados e declarações (número do documento)

Informações sobre o contêiner

  • Unidades de nível de pacote 1:
    caixa 1 peça
  • Largura do nível do pacote 1:
    100 mm
    3.9 em
  • Profundidade / Comprimento do nível do pacote 1:
    64 milímetros
    2,5 em
  • Altura do nível do pacote 1:
    100 mm
    3.9 em
  • Nível de peso bruto 1 do pacote:
    0,2 kg
    0,4 libras
  • Pacote EAN nível 1:
    6417019631776

Classificações

  • Código de classificação de objetos:
    Q
  • ETIM 5:
    EC000216 - Desconectador de interruptores
  • ETIM 6:
    EC000216 - Desconectador de interruptores
  • ETIM 7:
    EC000216 - Desconectador de interruptores
  • ETIM 8:
    EC000216 - Desconectador de interruptores
  • UNSPSC:
    39122233
  • Classe eletrônica:
    V11.1 : 27371403
  • Categoria WEEE:
    5. Equipamentos de pequeno porte (sem dimensão externa superior a 50 cm)

ETIM for 1SCA134375R1001 Componentes industriais para Baixa Tensão (EC000216)

Nome da característicaVersão de interruptor principal (EF006981)
Valor da característicaSim
Nome da característicaVersão de chave de manutenção/serviço (EF006986)
Valor da característicaSim
Nome da característicaVersão de interruptor de segurança (EF006985)
Valor da característicaNão
Nome da característicaVersão como instalação de paragem de emergência (EF006959)
Valor da característicaNão
Nome da característicaVersão do interruptor de inversão (EF009408)
Valor da característicaNão
Nome da característicaNúmero de interruptores (EF005586)
Valor da característica1
Nome da característicaTensão nominal de operação (EF001435)
Valor da característica1000 V
Nome da característicaCorrente permanente nominal Iu (EF001389)
Valor da característica40 A
Nome da característicaNúmero de polos (EF001391)
Valor da característica2
Nome da característicaNúmero de contatos auxiliares como contato normalmente fechado (EF001377)
Valor da característica0
Nome da característicaNúmero de contatos auxiliares como contato normalmente aberto (EF001376)
Valor da característica0
Nome da característicaNúmero de contatos auxiliares como contato de comutação (EF003531)
Valor da característica0
Nome da característicaAcionamento do motor opcional (EF007386)
Valor da característicaNão
Nome da característicaAcionamento do motor integrado (EF006697)
Valor da característicaNão
Nome da característicaSaída de tensão opcional (EF007491)
Valor da característicaNão
Nome da característicaConstrução do dispositivo (EF008240)
Valor da característicaTécnica de instalação fixa para dispositivo embutido
Nome da característicaAdequado para montagem frontal de 4 furos (EF007247)
Valor da característicaNão
Nome da característicaAdequado para o centro de montagem frontal (EF007248)
Valor da característicaNão
Nome da característicaApropriado para a instalação do quadro de distribuição (EF007262)
Valor da característicaSim
Nome da característicaAdequado para montagem intermediária (EF007264)
Valor da característicaNão
Nome da característicaPossível interbloqueio (EF006281)
Valor da característicaNão
Nome da característicaTipo de conexão elétrica do circuito principal (EF006819)
Valor da característicaLigação com parafuso
Nome da característicaGrau de proteção (IP), frente (EF003118)
Valor da característicaIP20
Nome da característicaGrau de proteção (NEMA) (EF011959)
Valor da característica1

DATASHEET - PDF

Título
Tamanho
Tipo
PDF CATALOG TRANSFER SWITCHES 2023 EN
42 Mbytes
