Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

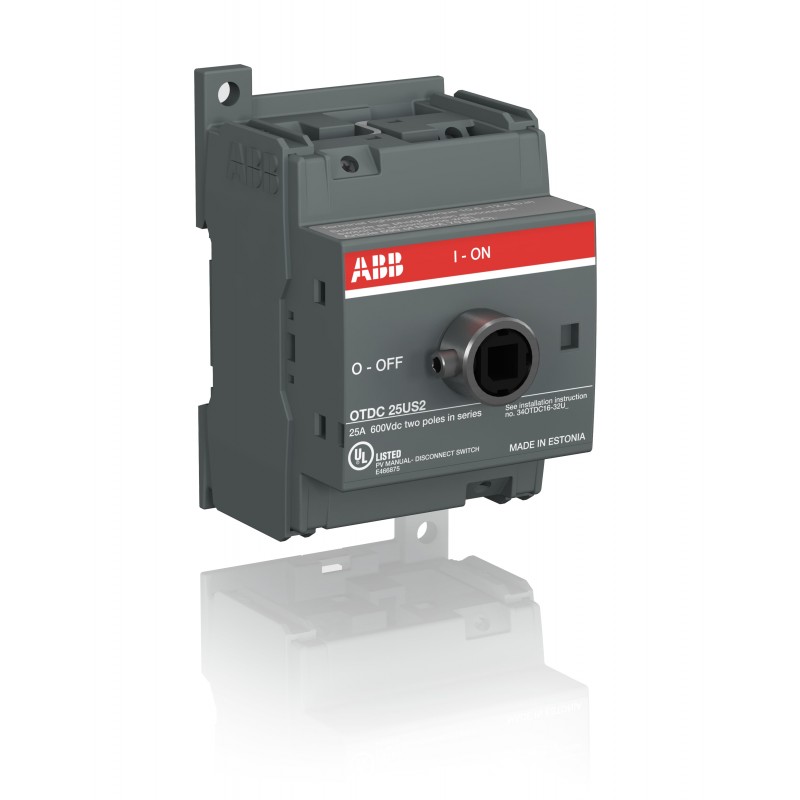

1SCA134375R1001 ABB Sezionatore DC OTDC25U2
Riferimento: 1SCA134375R1001
Produttore: ABB
Descrizione:
Sezionatore DC OTDC25U2
OTDC25U2 PV Disconnect Switch
Categorie:
- Apparecchi elettrici a bassa tensione > Sezionatore
- ABB > Interruttori manuali
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
- Dettagli
- ETIM
- Recensioni
DETTAGLI
| ABB EcoSolutions | |
|---|---|
| ABB Site Meeting Group Waste To Landfill Target | UL 2799 Zero Waste To Landfill Validation available |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 1SCC301240D0201 |
| Informazioni RoHS | 1SCC301239D0201 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Toxic Substances Control Act - TSCA | 1SCC301321D0201 |
| Download Piu' Usati | |
| Scheda tecnica | 1SCC301022C0201 |
| Istruzioni e manuali | 1SCC301086M0204 |
| Disegni meccanici | otdc16-32u-us2.igs |
| 1SCC307479F0001 | |
| 1SCC307480F0001 | |
| Dati ambientali | |
| Grado di protezione | Davanti IP20 |
| Grado di inquinamento | 3 |
| Ordinazione | |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85363030 |
| Paese di origine | Estonia (EE) |
| Dimensioni | |
| Dimensioni telaio prodotto | XS |
| Larghezza prodotto | 54.5 mm |
| 2.1 in | |
| Altezza prodotto | 54.8 mm |
| 2.2 in | |
| Profondità prodotto | 64 mm |
| 2.5 in | |
| Peso netto prodotto | 0.2 kg |
| 0.4 lb | |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 100 mm |
| 3.9 in | |
| Profondità imballo livello 1 | 64 mm |
| 2.5 in | |
| Altezza imballo livello 1 | 100 mm |
| 3.9 in | |
| Peso lordo imballo livello 1 | 0.2 kg |
| 0.4 lb | |
| EAN imballo livello 1 | 6417019631776 |
| Dati tecnici | |
| Sezione cavo | 2.5 ... 16 mm² |
| 12 ... 6 AWG | |
| Corrente termica convenzionale in aria libera (Ith) | q = 40 °C 50 A |
| Corrente termica convenzionale (Ithe) | Completamente Chiuso 40 A |
| Grado di protezione | Davanti IP20 |
| Tipo di maniglia | Handle and shaft not included |
| Tipo di montaggio | Base mounting, DIN-rail mounting |
| Number of Circuits | 1 |
| Numero di poli | 2P |
| Modalità operativa | Front |
| Grado di inquinamento | 3 |
| Posizione dei terminali linee | Top In - Bottom Out |
| Bottom In - Top Out | |
| Coppia positiva manovra di apertura (operazione di apertura diretta) | 0.4 … 0.8 N·m |
| Perdita di potenza | a Condizioni Operative Nominali per Polo 0.2 W |
| Tipo di protezione | UL508i RK5 fuselink max. 70A, IEC60947 gPV fuselink max. 80A |
| Corrente nominale di cortocircuito condizionale (Inc) | (1000 V DC) 10 kA |
| Tensione di tenuta ad impulso (Uimp) | 8 kV |
| Tensione nominale di isolamento (Ui) | 1000 V |
| Corrente nominale di funzionamento DC-21B (Ie) | (660 V) 25 A |
| (1000 V) 16 A | |
| Tensione nominale di funzionamento | 1000 V |
| Potere nominale di chiusura su cortocircuito (Icm) | (1000 V DC) 1 kA |
| Corrente nominale ammissibile di breve durata (Icw) | 1000 V DC 1 kA |
| per 1 s 1 kA | |
| Cacciavite raccomandato | Circuito Principale Torx |
| Diametro albero | 6 mm |
| 0.24 in | |
| Funzioni speciali | No |
| Norme di riferimento | UL508i and IEC 60947-1, -3 |
| Comando | Mechanism on Top of the Switch |
| Tipo di morsetto | Screw Terminals |
| Coppia di serraggio | Circuito Principale 1.2 … 1.4 N·m |
| Utilizzo | Photovoltaic |
| Categoria di utilizzo | DC-21B |
| Lunghezza di spelatura cavo | Circuito Principale 60 … 11 mm |
| Reparto tecnico UL/CSA | |
| Maximum Operating Voltage | 600Vdc, UL 508i |
| Amperaggio UL/CSA | 25A,600Vdc,UL508i |
| Lunghezza di spelatura cavo | Circuito Principale 60 … 11 mm |
| Cacciavite raccomandato | Circuito Principale Torx |
| Coppia di serraggio | Circuito Principale 1.2 … 1.4 N·m |
| Certificati e dichiarazioni (numero del documento) | |
| Certificato CCC | CQC2012010302579872 |
| Dichiarazione di conformità - CE | 1SCC301192D2704 |
| Declaration of Conformity - UKCA | 1SCC301313D0201 |
| DNV GL Certificate | 1SCC301231D0201 |
| Certificato UL | UL certificate OTDC16-32.pdf |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | Q |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC004963 - Switch disconnector (DC) |
| UNSPSC | 39122233 |
| Codice categoria granulare IDEA (IGCC) | 5293 >> Switch disconnector |
| eClass | V11.1 : 27371403 |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
ETIM for 1SCA134375R1001 Apparecchi elettrici a bassa tensione (EC000216)
Nome caratteristica
Valore caratteristica
Nome caratteristicaversione interruttore principale (EF006981)
Valore caratteristicaSì
Nome caratteristicaversione interruttore di manutenzione/riparazione (EF006986)
Valore caratteristicaSì
Nome caratteristicaversione interruttore di sicurezza (EF006985)
Valore caratteristicaNo
Nome caratteristicaversione dispositivo di arresto d'emergenza (EF006959)
Valore caratteristicaNo
Nome caratteristicaversione invertitore (EF009408)
Valore caratteristicaNo
Nome caratteristicanumero di interruttori (EF005586)
Valore caratteristica1
Nome caratteristicatensione d'esercizio nominale (EF001435)
Valore caratteristica1000 V
Nome caratteristicacorrente permanente nominale Iu (EF001389)
Valore caratteristica40 A
Nome caratteristicanumero di poli (EF001391)
Valore caratteristica2
Nome caratteristicanumero di contatti ausiliari, contatti di riposo (EF001377)
Valore caratteristica0
Nome caratteristicanumero di contatti ausiliari, contatti di chiusura (EF001376)
Valore caratteristica0
Nome caratteristicanumero di contatti ausiliari, invertitori (EF003531)
Valore caratteristica0
Nome caratteristicaazionamento a motore opzionale (EF007386)
Valore caratteristicaNo
Nome caratteristicaazionamento a motore integrato (EF006697)
Valore caratteristicaNo
Nome caratteristicasganciatore di tensione opzionale (EF007491)
Valore caratteristicaNo
Nome caratteristicatipologia costruttiva dell'apparecchio (EF008240)
Valore caratteristicaapparecchio da incasso, tecnica a installazione fissa
Nome caratteristicaadatto per fissaggio frontale a 4 fori (EF007247)
Valore caratteristicaNo
Nome caratteristicaadatto per fissaggio frontale centrale (EF007248)
Valore caratteristicaNo
Nome caratteristicaadatto per montaggio distributore (EF007262)
Valore caratteristicaSì
Nome caratteristicaadatto per costruzione intermedia (EF007264)
Valore caratteristicaNo
Nome caratteristicabloccabile (EF006281)
Valore caratteristicaNo
Nome caratteristicatipo di collegamento circuito elettrico principale (EF006819)
Valore caratteristicaraccordo a vite
Nome caratteristicagrado di protezione (IP), lato frontale (EF003118)
Valore caratteristicaIP20
Nome caratteristicaindice di protezione (NEMA) (EF011959)
Valore caratteristica1
