Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

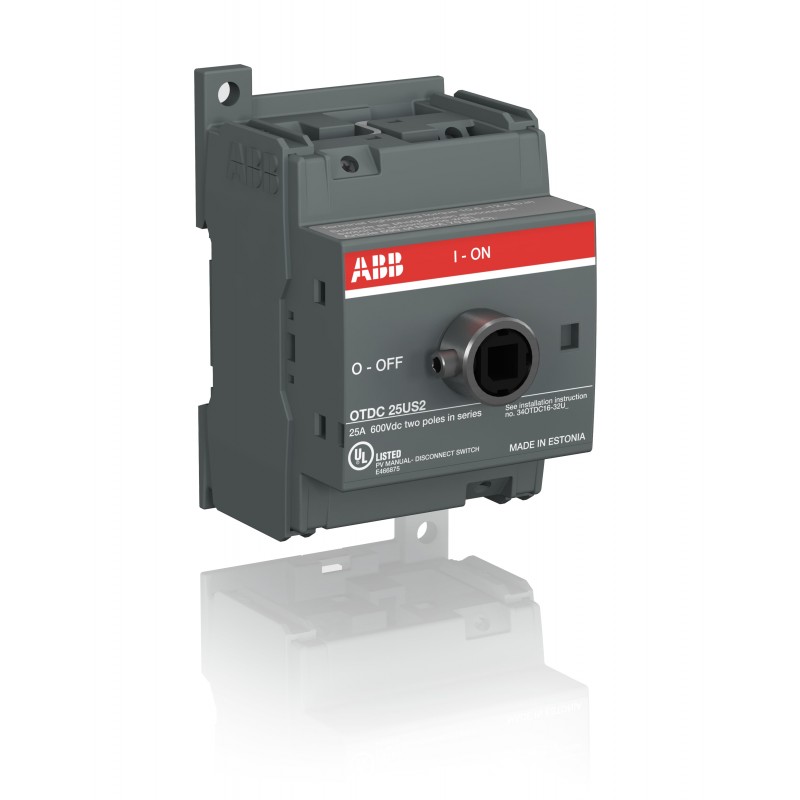

1SCA134375R1001 ABB DC-Trennschalter OTDC25U2
Artikel-Nr.: 1SCA134375R1001
Hersteller: ABB
Beschreibung:
DC-Trennschalter OTDC25U2
DC-Lasttrennschalter 2-polig 25 A, ohne Griff UL 600 V DC Einkreis
Kategorien:
- Niederspannungsschaltgeräte > Lasttrennschalter
- ABB > Handschalter
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
- Mehr Infos
- ETIM
- Bewertungen
MEHR INFOS
| ABB EcoSolutions | |
|---|---|
| ABB Konzernziel für die Deponierung von Abfällen | UL 2799 Nachweis "Keine Abfälle auf Deponien" verfügbar |
| Material Compliance | |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| REACH Erklärung | 1SCC301240D0201 |
| RoHS Erklärung | 1SCC301239D0201 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| Gefahrstoff-Überwachungsgesetz - TSCA | 1SCC301321D0201 |
| Hauptdokumente | |
| Datenblatt, technische Information | 1SCC301022C0201 |
| Montage- und Betriebsanleitung | 1SCC301086M0204 |
| Mechanische Zeichnungen | otdc16-32u-us2.igs |
| 1SCC307479F0001 | |
| 1SCC307480F0001 | |
| Umgebungsbedingungen | |
| Schutzart | Front IP20 |
| Verschmutzungsgrad | 3 |
| Bestelldaten | |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85363030 |
| Herkunftsland oder Herkunftsgebiet | Estland (EE) |
| Abmessungen | |
| Baugröße | XS |
| Breite (Netto-Abmessung) | 54.5 mm |
| 2.1 in | |
| Höhe (Netto-Abmessung) | 54.8 mm |
| 2.2 in | |
| Tiefe (Netto-Abmessung) | 64 mm |
| 2.5 in | |
| Nettogewicht | 0.2 kg |
| 0.4 lb | |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Breite Verpackungseinheit 1 | 100 mm |
| 3.9 in | |
| Länge Verpackungseinheit 1 | 64 mm |
| 2.5 in | |
| Höhe Verpackungseinheit 1 | 100 mm |
| 3.9 in | |
| Bruttogewicht Verpackungseinheit 1 | 0.2 kg |
| 0.4 lb | |
| EAN Verpackungseinheit 1 | 6417019631776 |
| Technische Daten | |
| Kabelquerschnitt | 2.5 ... 16 mm² |
| 12 ... 6 AWG | |
| Konventioneller thermischer Dauerstrom in freier Luft (Ith) | (q = 40 °C) 50 A |
| Konventioneller thermischer Dauerstrom (Ithe) | (vollständig gekapselt) 40 A |
| Schutzart | Front IP20 |
| Grifftyp | Griff und Welle nicht enthalten |
| Montageart | DIN-Schiene und Bodenmontage |
| Anzahl Stromkreise | 1 |
| Anzahl Pole | 2P |
| Betriebsart | Frontbedienung |
| Verschmutzungsgrad | 3 |
| Position der Einspeiseklemmen | Zugang oben - Abgang unten |
| Bottom In - Top Out | |
| Drehmoment bei Zwangsöffnung (Direktöffnung) | 0.4 … 0.8 N·m |
| Verlustleistung | bei Bemessungsbedingungen pro Pol 0.2 W |
| Schutzeinrichtung | UL508i RK5 Sicherungseinsatz max. 70A, IEC60947 gPV Sicherungseinsatz max. 80A |
| Bedingter Bemessungskurzschlussstrom (Inc) | (1000 V DC) 10 kA |
| Bemessungsstoßspannungsfestigkeit (Uimp) | 8 kV |
| Bemessungsisolationsspannung (Ui) | 1000 V |
| Bemessungsbetriebsstrom DC-21B (Ie) | (660 V) 25 A |
| (1000 V) 16 A | |
| Bemessungsbetriebsspannung | 1000 V |
| Bemessungseinschaltvermögen (Icm) | (1000 V DC) 1 kA |
| Bemessungskurzzeitstromfestigkeit (Icw) | (1000 V DC) 1 kA |
| (für 1 s) 1 kA | |
| Empfohlener Schraubendreher | Hauptstromkreis Torx |
| Wellendurchmesser | 6 mm |
| 0.24 in | |
| Besondere Funktionen | - |
| Normen | UL508i and IEC 60947-1, -3 |
| Schalter-Betriebsmechanismus | Mechanismus auf der Oberseite des Schalters |
| Anschlussart | Schraubklemme |
| Anzugsdrehmoment | Hauptstromkreis 1.2 … 1.4 N·m |
| Verwendung | Photovoltaik |
| Gebrauchskategorie | Schalten von ohmschen Gleichstromlasten unter mäßiger Überlast - gelegentliche Betätigung (DC-21B) |
| Abisolierlänge | Hauptstromkreis 60 … 11 mm |
| Technische Daten UL/CSA | |
| Maximale Betriebsspannung | 600Vdc, UL 508i |
| Bemessungsstromstärke, UL/CSA | 25A,600Vdc,UL508i |
| Abisolierlänge | Hauptstromkreis 60 … 11 mm |
| Empfohlener Schraubendreher | Hauptstromkreis Torx |
| Anzugsdrehmoment | Hauptstromkreis 1.2 … 1.4 N·m |
| Zertifikate und Deklarationen | |
| CCC Zertifikat | CCC OTDC16-32.pdf |
| Konformitätserklärung - CE | 1SCC301192D2704 |
| Konformitätserklärung - UKCA | 1SCC301313D0201 |
| DNV GL Zertifikat | 1SCC301231D0201 |
| UL Zertifikat | UL certificate OTDC16-32.pdf |
| Externe Klassifizierungen und Normen | |
| Kennbuchstabe (elektrische Betriebsmittel) | Q |
| ETIM 9 | EC000216 - Lasttrennschalter |
| ETIM 10 | EC004963 - Lasttrennschalter (DC) |
| UNSPSC | 39122233 |
| IDEA Granular Category Code (IGCC) | 5293 >> Switch disconnector |
| eClass | V11.1 : 27371403 |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
ETIM for 1SCA134375R1001 Niederspannungsschaltgeräte (EC000216)
Merkmalsname
Merkmalswert
MerkmalsnameAusführung als Hauptschalter (EF006981)
MerkmalswertJa
MerkmalsnameAusführung als Wartungs-/Reparaturschalter (EF006986)
MerkmalswertJa
MerkmalsnameAusführung als Sicherheitsschalter (EF006985)
MerkmalswertNein
MerkmalsnameAusführung als NOT-AUS-Einrichtung (EF006959)
MerkmalswertNein
MerkmalsnameAusführung als Wendeschalter (EF009408)
MerkmalswertNein
MerkmalsnameAnzahl der Schalter (EF005586)
Merkmalswert1
MerkmalsnameBemessungsbetriebsspannung (EF001435)
Merkmalswert1000 V
MerkmalsnameBemessungsdauerstrom Iu (EF001389)
Merkmalswert40 A
MerkmalsnamePolzahl (EF001391)
Merkmalswert2
MerkmalsnameAnzahl der Hilfskontakte als Öffner (EF001377)
Merkmalswert0
MerkmalsnameAnzahl der Hilfskontakte als Schließer (EF001376)
Merkmalswert0
MerkmalsnameAnzahl der Hilfskontakte als Wechsler (EF003531)
Merkmalswert0
MerkmalsnameMotorantrieb optional (EF007386)
MerkmalswertNein
MerkmalsnameMotorantrieb integriert (EF006697)
MerkmalswertNein
MerkmalsnameSpannungsauslöser optional (EF007491)
MerkmalswertNein
MerkmalsnameGerätebauart (EF008240)
MerkmalswertEinbaugerät Festeinbautechnik
MerkmalsnameGeeignet für Frontbefestigung 4-Loch (EF007247)
MerkmalswertNein
MerkmalsnameGeeignet für Frontbefestigung Zentral (EF007248)
MerkmalswertNein
MerkmalsnameGeeignet für Verteilereinbau (EF007262)
MerkmalswertJa
MerkmalsnameGeeignet für Zwischenbau (EF007264)
MerkmalswertNein
MerkmalsnameVerriegelbar (EF006281)
MerkmalswertNein
MerkmalsnameAnschlussart Hauptstromkreis (EF006819)
MerkmalswertSchraubanschluss
MerkmalsnameSchutzart (IP), frontseitig (EF003118)
MerkmalswertIP20
MerkmalsnameSchutzart (NEMA) (EF011959)
Merkmalswert1
