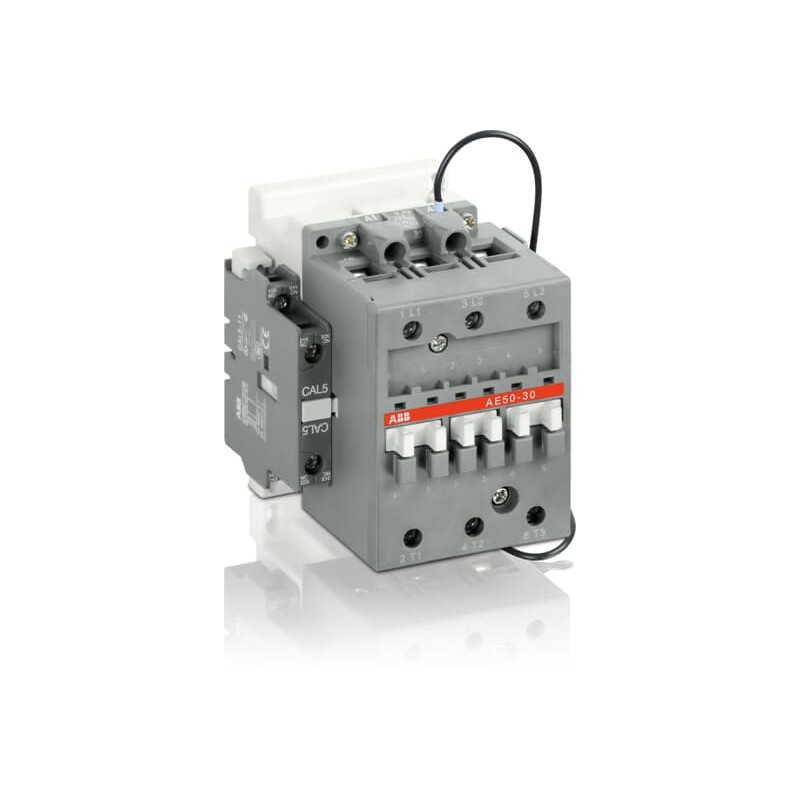

1SBL359001R8111 ABB AE50-30-11 24V КОНТАКТОР ПОСТОЯННОГО ТОКА Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

1SBL359001R8111 ABB AE50-30-11 24V КОНТАКТОР ПОСТОЯННОГО ТОКА

1SBL359001R8111

ABB

AE50-30-11 24V КОНТАКТОР ПОСТОЯННОГО ТОКА

Подробнее


Обслуживание выключатели

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами ABB

* Эта статья может устареть. Если вы заинтересованы, Пожалуйста, запросите для нас, чтобы проверить, и мы сообщим вам, есть ли в наличии какие-либо единицы. Если их больше нет, один из наших технических специалистов будет искать альтернативу с аналогичными характеристиками.

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Best sellers

▲

Описание

▲


  • Расширенный тип продукта:
    AE50-30-11 24 В постоянного тока
  • Идентификатор продукта:
    1СБЛ359001Р8111
  • EAN:
    3471522104816
  • Описание каталога:
    AE50-30-11 24V КОНТАКТОР ПОСТОЯННОГО ТОКА
  • Длинное описание:
    Контакторы AE50 в основном используются для управления 3-фазными двигателями и, как правило, для управления силовыми цепями до 690 В переменного тока / 1000 В переменного тока или 220 В постоянного тока. Контакторы также могут использоваться для многих других применений, таких как изоляция, переключение конденсаторов, освещение. Отель AE... серии 1-стековые 3-полюсные контакторы имеют конструкцию блочного типа. - Основные полюса и вспомогательные контактные блоки: 3 основных полюса и 2 встроенных вспомогательных контакта, передние дополнительные вспомогательные контактные блоки - Схема управления: DC работает со стандартными двухобмоточными катушками постоянного тока (с дополнительным заводским запаздывающим контактом для вставки «удерживающей» обмотки) - Аксессуары: доступен широкий ассортимент аксессуаров.

упорядочение

  • Минимальное количество заказов:
    1 шт.
  • Номер таможенного тарифа:
    85364900

Популярные загрузки

Размеры

  • Чистая ширина продукта:
    94миллиметр
  • Чистая глубина продукта / Длина:
    108миллиметр
  • Чистая высота продукта:
    110миллиметр
  • Чистый вес продукта:
    1.24кг

технический

  • Количество основных контактов НЕТ:
    3
  • Количество основных контактов NC:
    0
  • Количество вспомогательных контактов НЕТ:
    1
  • Количество вспомогательных контактов NC:
    1
  • Стандарты:
    Приборы соответствуют международным стандартам IEC 947-1/947-4-1 и европейским стандартам EN 60 947-1/60 947-4-1. Электромагнитная совместимость (ЭМС) в соответствии с поправкой A11 к IEC 947-1, EN 60 947-1 и поправкой 2 к IEC 947-4-1
  • Оценка оперативного напряжения:
    Вспомогательная схема 690 В
    Главная трасса 1000 V
  • Оценка частоты (f):
    Схема питания 50 / 60 Гц
  • Обычный тепловой ток свободного воздуха (IЙ):
    согласно IEC 60947-4-1, Открытые контакторы q = 40 °C 100 A
    acc. к IEC 60947-5-1, q 40 C 16 A
  • Оценка операционного текущего AC-1 (Iми):
    (690 В) 40 °C 100 А
    (690 В) 55 °C 85 А
    (690 В) 70 °C 70 А
  • Оценка операционного текущего AC-3 (Iми):
    (415 В) 55 °C 50 А
    (440 В) 55 °C 45 А
    (500 В) 55 °C 45 А
    (690 В) 55 °C 35 А
    (1000 В) 55 °C 23 А
    (380 / 400 В) 55 °C 50 А
    (220 / 230 / 240 В) 55 °C 53
  • Оценка оперативной мощности AC-3 (Pми):
    (415 В) 25 кВт
    (440 В) 25 кВт
    (500 В) 30 кВт
    (690 В) 30 кВт
    (1000 В) 30 кВт
    (380 / 400 В) 22 кВт
    (220 / 230 / 240 В) 15 кВт
  • Номинальная разрывная способность AC-3:
    8 х Ie AC-3
  • Номинальная производительность AC-3:
    10 x Ie AC-3
  • Оценка оперативного текущего AC-15 (Iми):
    (500 В) 2 А
    (690 В) 2 А
    (24 / 127 В) 6 А
    (220 / 240 В) 4 А
    (380 / 400 В) 3 А
  • Защитные устройства короткого замыкания:
    Вспомогательная цепь - gG Тип предохранителей 10 A
    Предохранители типа gG 100 A
  • Максимальная емкость разрыва:
    cos phi'0.45 (cos phi'0.35 для Т.е. > 100 A) при 440 V 1300 A
    cos phi'0.45 (cos phi'0.35 для Т.е. > 100 A) на 690 V 630 A
  • Максимальная частота электрического переключения:
    (AC-1) 300 циклов в час
    (AC-2 / AC-4) 150 циклов в час
    (AC-3) 300 циклов в час
  • Оценка оперативного текущего DC-13 (Iми):
    (24 V) 6 / 144 A
    (48 V) 2.8 / 134 A
    (72 V) 1 / 72 A
    (125 V) 0.55 / 69 A
    (250 В) 0,3 / 75 А
  • Оценка теплоизоляционного напряжения (Uя):
    acc. в IEC 60947-4-1 и VDE 0110 (Gr.C) 1000 V
    присоединиться к IEC 60947-5-1 и VDE 0110 (Gr.C) 690 V
    acc. к UL/CSA 600 V
  • Рейтинговый импульс выдерживает напряжение (Uшалун):
    8 кВ
  • Механическая долговечность:
    5 миллионов
  • Максимальная частота механических коммутов:
    3600 циклов в час
  • Высокое напряжение цепи управления (Uдо):
    Работа постоянного тока 24 В
  • Потребление катушек:
    Средняя холдинговая стоимость, от теплого состояния 4 Вт
    Средняя стоимость pull-in, от холодного состояния 200 W
    Pull-in на Max. Оценка управления цепи напряжения DC 200 W
  • Время работы:
    Между катушки де-энергии и NC Контакт Закрытие 8 ... 18 мс
    Между катушки де-энергии и НЕТ Контакт Открытие 5 ... 15 мс
    Между катушки активизации и NC Контакт Открытие 10 ... 27 мс
    Между катушки активизации и НЕТ Контакт Закрытие 30 ... 30 мс
  • Монтаж на DIN Rail:
    TH35-15 (35 x 15 мм Монтажная железная дорога) acc. к IEC 60715
    TH75-25 (монтажная рейка 75 x 25 мм) в соответствии с IEC 60715
  • Крепление винтами (не входит в комплект поставки):
    2 х M6 винтов, расположенных по диагонали
  • Соединительной емкости основной цепи:
    Гибкий с кабельным концом 6 ... 16 мм2
    Строгий кабель 6 ... 25 мм2
  • Вспомогательная цепь подключения:
    Гибкий с кабельным концом 0.75 ... 2,5 мм2
    Строгий кабель 1 ... 4 мм2
  • Степень защиты:
    согласно IEC 60529, IEC 60947-1, EN 60529 Вспомогательные клеммы IP20
    присоединиться к IEC 60529, IEC 60947-1, EN 60529 Coil Терминалы IP20
    присоединиться к IEC 60529, IEC 60947-1, EN 60529 Основные терминалы IP10
  • Соединительные терминалы (доставлены в открытое положение) Основные поляки:
    M 6 (я,-) pozidriv 2 винта с разъемом 1x (13 x 10 мм)
  • Тип терминала:
    Винт терминалы

Технический UL/CSA

  • Общий рейтинг использования UL/CSA:
    (600 В переменного тока) 80 А
  • Рейтинг лошадиных сил UL/CSA:
    (200 ... 208 В переменного тока) Трехфазный 15 л.с.
    (220 ... 240 В переменного тока) Трехфазный 20 л.с.
    (440 ... 480 В переменного тока) Трехфазный 40 л.с.
    (550 ... 600 В переменного тока) Трехфазный 50 л.с.

экологический

  • Температура окружающего воздуха:
    Близко к контактору, оснащенному тепловым реле O / L -25 ... 55 °С
    Близко к контактору без теплового реле O/L (0,85 ... 1.1 Uc) -40 ... 55 °С
    Близко к контактору без термореле O/L (Uc) -40 ... 70 °С
    Близко к контактору для хранения -60 ...
  • Климатическая выдержка:
    acc. в IEC 60068-2-30 и 60068-2-11 - спецификация UTE C 63-100 II
  • Максимальная допустимая эксплуатационая высота:
    Без дерации 3000 м
  • Статус RoHS:
    Следуя Директиве ЕС 2011/65/EU

Сертификаты и декларации (номер документа)

Информация о контейнерах

  • Пакет Уровня 1 Единицы:
    1 шт.
  • Уровень пакета 1 Ширина:
    140 мм
  • Пакет Уровень 1 Глубина / Длина:
    146 мм
  • Пакет Уровень 1 Высота:
    96 мм
  • Пакет Уровень 1 Валовой вес:
    1,24 кг
  • Пакет Уровень 1 EAN:
    3471522104816
  • Пакет Уровня 2 Единицы:
    коробка 20 шт.
  • Уровень пакета 2 Ширина:
    503 мм
  • Уровень упаковки 2 Глубина / Длина:
    153 мм
  • Пакет Уровень 2 Высота:
    307 мм
  • Пакет Уровень 2 Валовой вес:
    24,8 кг
  • Пакет Уровень 3 Единицы:
    160 шт.

Классификации

  • Код классификации объектов:
    кью
  • ИДВТ 4:
    EC000066 - Контактор Магнита, переключение переменного тока
  • ИДВТ 5:
    EC000066 - Контактор Магнита, переключение переменного тока
  • ИДВТ 6:
    EC000066 - Контактор питания, переключение переменного тока
  • ИДВТ 7:
    EC000066 - Контактор питания, переключение переменного тока
  • eКласс:
    V11.0 : 27371003
  • UNSPSC:
    39121529
