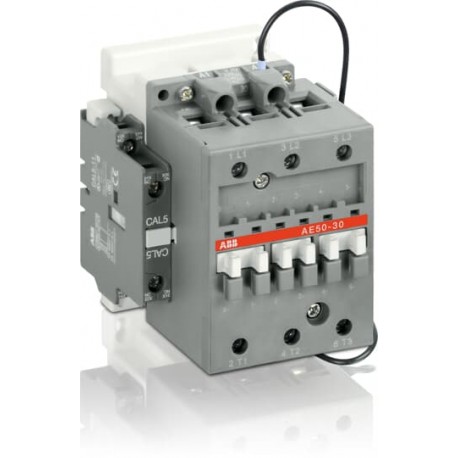

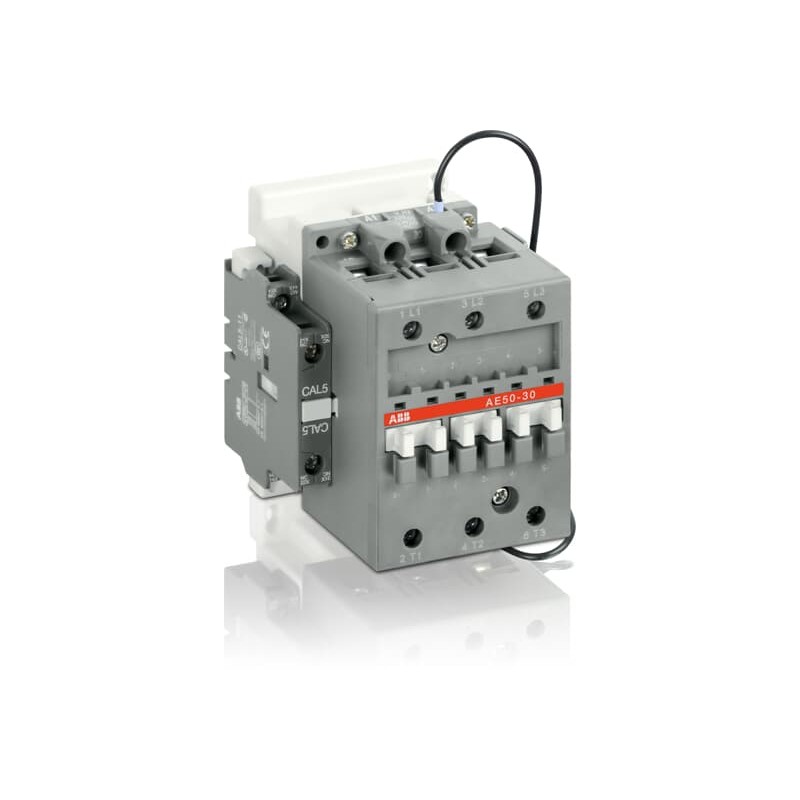

1SBL359001R8111 ABB AE50-30-11 Contacteur 24V DC Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

1SBL359001R8111 ABB AE50-30-11 Contacteur 24V DC

1SBL359001R8111

ABB

AE50-30-11 Contacteur 24V DC

Plus de détails


Sectionneur de service

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


  • Type de produit étendu :
    AE50-30-11 24V CC
  • ID produit:
    1SBL359001R8111
  • Ean:
    3471522104816
  • Description du catalogue:
    AE50-30-11 Contacteur 24V DC
  • Longue description:
    Les contacteurs AE50 sont principalement utilisés pour contrôler les moteurs 3 phases et généralement pour contrôler les circuits d’alimentation jusqu’à 690 V AC / 1000 V AC ou 220 V DC. Les contacteurs peuvent également être utilisés pour de nombreuses autres applications telles que l’isolation, la commutation de condensateurs, l’éclairage. L’AE... Les contacteurs à 3 pôles de la série 1 sont de la conception de type bloc. - Poteaux principaux et blocs de contact auxiliaires: 3 pôles principaux et 2 contacts auxiliaires intégrés, blocs de contact auxiliaires supplémentaires montés à l’avant - Circuit de commande: DC fonctionnant avec des bobines DC à double enroulement standard (avec contact de retard monté en usine pour l’insertion de l’enroulement « holding ») - Accessoires: une large gamme d’accessoires est disponible.

classement

  • Quantité minimale de commande :
    1 pièce
  • Numéro de tarif douanier:
    85364900

Téléchargements populaires

taille

  • Largeur nette du produit :
    94mm
  • Profondeur nette du produit / Longueur:
    108mm
  • Hauteur nette du produit :
    110mm
  • Poids net du produit :
    1.24Kg

technique

  • Nombre de contacts principaux NON :
    3
  • Nombre de contacts principaux NC:
    0
  • Nombre de contacts auxiliaires NON :
    1
  • Nombre de contacts auxiliaires NC:
    1
  • Normes:
    Appareils conformes aux normes internationales IEC 947-1 / 947-4-1 et aux normes européennes EN 60 947-1 / 60 947-4-1. Compatibilité électromagnétique (CEM) selon l’amendement A11 à la CEI 947-1, l’EN 60 947-1 et l’amendement 2 à la CEI 947-4-1
  • Tension opérationnelle nominale :
    Circuit auxiliaire 690 V
    Circuit principal 1000 V
  • Fréquence nominale (f):
    Circuit d’alimentation 50 / 60 Hz
  • Courant thermique à air libre conventionnel (Iième):
    selon IEC 60947-4-1, Contacteurs ouverts q = 40 °C 100 A
    acc. à l’IEC 60947-5-1, q = 40 °C 16 A
  • Évalué courant opérationnel AC-1 (Ie):
    (690 V) 40 °C 100 A
    (690 V) 55 °C 85 A
    (690 V) 70 °C 70 A
  • Évalué courant opérationnel AC-3 (Ie):
    (415 V) 55 °C 50 A
    (440 V) 55 °C 45 A
    (500 V) 55 °C 45 A
    (690 V) 55 °C 35 A
    (1000 V) 55 °C 23 A
    (380 / 400 V) 55 °C 50 A
    (220 / 230 / 240 V) 55 °C 53
  • Puissance opérationnelle nominale AC-3 (Pe):
    (415 V) 25 kW
    (440 V) 25 kW
    (500 V) 30 kW
    (690 V) 30 kW
    (1000 V) 30 kW
    (380 / 400 V) 22 kW
    (220 / 230 / 240 V) 15 kW
  • Capacité de rupture nominale AC-3:
    8 x C.-à-d. AC-3
  • Capacité de fabrication nominale AC-3:
    10 x C.-à-d. AC-3
  • Évalué courant opérationnel AC-15 (Ie):
    (500 V) 2 A
    (690 V) 2 A
    (24 / 127 V) 6 A
    (220 / 240 V) 4 A
    (380 / 400 V) 3 A
  • Dispositifs de protection en circuit court :
    Circuit auxiliaire - Fusibles de type gG 10 A
    Fusibles de type gG 100 A
  • Capacité maximale de rupture :
    cos phi=0,45 (cos phi=0,35 pour Ie > 100 A) à 440 V 1300 A
    cos phi=0,45 (cos phi=0,35 pour Ie > 100 A) à 690 V 630 A
  • Fréquence maximale de commutation électrique :
    (AC-1) 300 cycles par heure
    (AC-2 / AC-4) 150 cycles par heure
    (AC-3) 300 cycles par heure
  • Évalué courant opérationnel DC-13 (Ie):
    (24 V) 6 / 144 A
    (48 V) 2,8 / 134 A
    (72 V) 1 / 72 A
    (125 V) 0,55 / 69 A
    (250 V) 0,3 / 75 A
  • Tension d’isolation nominale (UJe):
    acc. à l’IEC 60947-4-1 et VDE 0110 (Gr.C) 1000 V
    acc. à l’IEC 60947-5-1 et VDE 0110 (Gr.C) 690 V
    acc. à UL/CSA 600 V
  • Puissance de résister à l’impulsion nominale (Ulutin):
    8 kV
  • Durabilité mécanique :
    5 millions
  • Fréquence maximale de commutation mécanique :
    3600 cycles par heure
  • Tension nominale du circuit de commande (UC):
    Fonctionnement CC 24 V
  • Consommation de bobines :
    Valeur de détention moyenne, à partir de l’état chaud 4 W
    Valeur d’extraction moyenne, à partir de Cold State 200 W
    Pull-in à max. Nominale Circuit de Commande Tension DC 200 W
  • Temps d’exploitation :
    Entre la mise hors tension de la bobine et la fermeture du contact NC 8 ... 18 ms
    Entre la mise hors tension de la bobine et l’ouverture sans contact 5 ... 15 ms
    Entre l’énergisation de la bobine et l’ouverture de contact NC 10 ... 27 ms
    Entre l’énergisation de la bobine et la fermeture sans contact 30 ... 30 ms
  • Montage sur DIN Rail:
    TH35-15 (35 x 15 mm Mounting Rail) acc. à IEC 60715
    TH75-25 (rail de montage 75 x 25 mm) selon IEC 60715
  • Montage par vis (non fourni):
    2 x vis M6 placées en diagonale
  • Circuit principal de capacité de raccordement :
    Flexible avec extrémité de câble 6 ... 16 mm²
    Câble rigide 6 ... 25 mm²
  • Circuit auxiliaire de capacité de raccordement :
    Flexible avec Cable End 0.75 ... 2,5 mm²
    Câble rigide 1 ... 4 mm²
  • Degré de protection :
    selon IEC 60529, IEC 60947-1, EN 60529 Terminaux auxiliaires IP20
    acc. à l’IEC 60529, IEC 60947-1, FR 60529 Coil Terminals IP20
    acc. à l’IEC 60529, IEC 60947-1, FR 60529 Principaux Terminaux IP10
  • Terminaux de raccordement (livrés en position ouverte) Pôles principaux :
    M 6 (+,-) pozidriv 2 vis avec connecteur 1x (13 x 10 mm)
  • Type terminal:
    Terminaux à vis

UL/CSA technique

  • Classement général de l’utilisation UL/CSA:
    (600 V CA) 80 A
  • Puissance Rating UL/CSA:
    (200 ... 208 V AC) Triphasé 15 ch
    (220 ... 240 V AC) Triphasé 20 ch
    (440 ... 480 V AC) Triphasé 40 ch
    (550 ... 600 V AC) Triphasé 50 ch

environnemental

  • Température de l’air ambiant :
    Proche du contacteur équipé d’un relais thermique O / L -25 ... 55 °C
    Proche du contacteur sans relais thermique O/L (0,85 ... 1,1 Uc) -40 ... 55 °C
    Proche du contacteur sans relais thermique O / L (Uc) -40 ... 70 °C
    Proche de Contactor pour stockage -60 ... +80 °C
  • Résisté climatique:
    acc. à l’IEC 60068-2-30 et 60068-2-11 - UTE C 63-100 spécification II
  • Altitude maximale d’exploitation permise :
    Sans déclassement 3000 m
  • Statut RoHS:
    Suite à la directive européenne 2011/65/UE

Certificats et déclarations (numéro de document)

Informations sur les conteneurs

  • Paquet niveau 1 Unités:
    1 pièce
  • Largeur du paquet niveau 1 :
    140 mm
  • Package Niveau 1 Profondeur / Longueur:
    146 mm
  • Package Niveau 1 Hauteur:
    96 mm
  • Forfait Niveau 1 Poids brut:
    1,24 kg
  • Forfait Niveau 1 EAN:
    3471522104816
  • Paquet niveau 2 Unités:
    boîte 20 pièce
  • Paquet Niveau 2 Largeur:
    503 mm
  • Package Niveau 2 Profondeur / Longueur:
    153 mm
  • Package Niveau 2 Hauteur:
    307 mm
  • Forfait Niveau 2 Poids brut:
    24,8 kg
  • Paquet niveau 3 Unités:
    160 pièces

Classifications

  • Code de classification des objets :
    Q
  • ETIM 4:
    EC000066 - Contacteur d’aimant, commutation d’AC
  • ETIM 5:
    EC000066 - Contacteur d’aimant, commutation d’AC
  • ETIM 6:
    EC000066 - Contacteur de puissance, commutation d’AC
  • ETIM 7:
    EC000066 - Contacteur de puissance, commutation d’AC
  • Classe électronique:
    V11.0 : 27371003
  • UNSPSC:
    39121529
