> ABB>Leitungsschutzschalter>1SBL359001R8111 ABB AE50-30-11 24V DC Schütz
Vorheriges Produkt Nächstes Produkt

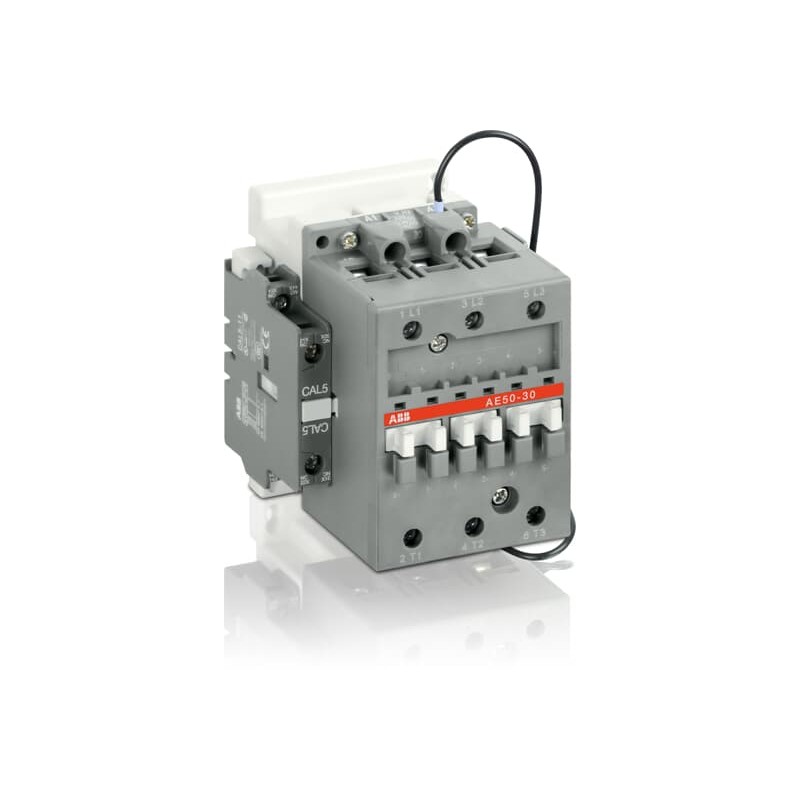

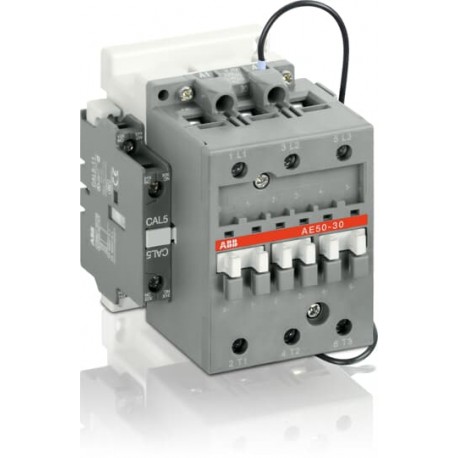

1SBL359001R8111 ABB AE50-30-11 24V DC Schütz Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

1SBL359001R8111 ABB AE50-30-11 24V DC Schütz

1SBL359001R8111

ABB

AE50-30-11 24V DC Schütz

Mehr Infos


Leitungsschutzschalter

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


  • Erweiterter Produkttyp:
    AE50-30-11 24V DC
  • Produkt-ID:
    1SBL359001R8111
  • Ean:
    3471522104816
  • Katalogbeschreibung:
    AE50-30-11 24V DC Schütz
  • Lange Beschreibung:
    AE50-Schütze werden hauptsächlich zur Ansteuerung von 3-Phasen-Motoren und generell zur Ansteuerung von Stromkreisen bis 690 V AC / 1000 V AC oder 220 V DC eingesetzt. Die Schütze können auch für viele andere Anwendungen wie Isolierung, Kondensatorschaltung, Beleuchtung verwendet werden. Die AE... Serie 1-Stack 3-polige Schütze sind vom Blocktyp Bauart. - Hauptmasten und Hilfskontaktblöcke: 3 Hauptpole und 2 eingebaute Hilfskontakte, frontseitig montierte Zusatz-Hilfskontaktblöcke - Steuerkreis: DC-betrieben mit Standard-Doppelwicklungs-DC-Spulen (mit werkseitig montiertem Verzögerungskontakt zum Einsetzen der "haltenden" Wicklung) - Zubehör: Eine große Auswahl an Zubehör ist verfügbar.

Bestellung

  • Mindestbestellmenge:
    1 Stück
  • Zolltarifnummer:
    85364900

Beliebte Downloads

Dimensionen

  • Produktnetzbreite:
    94Mm
  • Produktnetztiefe / Länge:
    108Mm
  • Produkt-Nettohöhe:
    110Mm
  • Produkt-Nettogewicht:
    1.24Kg

Technische

  • Anzahl der Hauptkontakte NEIN:
    3
  • Anzahl der Hauptkontakte NC:
    0
  • Anzahl der Hilfskontakte NEIN:
    1
  • Anzahl der Hilfskontakte NC:
    1
  • Standards:
    Geräte, die den internationalen Normen IEC 947-1 / 947-4-1 und den europäischen Normen EN 60 947-1 / 60 947-4-1 entsprechen. Elektromagnetische Verträglichkeit (EMV) nach Änderung A11 zu IEC 947-1, EN 60 947-1 und Änderung 2 zu IEC 947-4-1
  • Nennbetriebsspannung:
    Hilfsstromkreis 690 V
    Hauptkreis 1000 V
  • Nennfrequenz (f):
    Versorgungsschaltung 50 / 60 Hz
  • Konventioneller Freiluft-Thermalstrom (ITh):
    nach IEC 60947-4-1, Offene Schütze q = 40 °C 100 A
    nach IEC 60947-5-1, q = 40 °C 16 A
  • Nennbetriebsstrom AC-1 (IE):
    (690 V) 40 °C 100 A
    (690 V) 55 °C 85 A
    (690 V) 70 °C 70 A
  • Nennbetriebsstrom AC-3 (IE):
    (415 V) 55 °C 50 A
    (440 V) 55 °C 45 A
    (500 V) 55 °C 45 A
    (690 V) 55 °C 35 A
    (1000 V) 55 °C 23 A
    (380 / 400 V) 55 °C 50 A
    (220 / 230 / 240 V) 55 °C 53
  • Nennleistung AC-3 (PE):
    (415 V) 25 kW
    (440 V) 25 kW
    (500 V) 30 kW
    (690 V) 30 kW
    (1000 V) 30 kW
    (380 / 400 V) 22 kW
    (220 / 230 / 240 V) 15 kW
  • Nennbremsleistung AC-3:
    8 x Ie AC-3
  • Nennleistung AC-3:
    10 x Ie AC-3
  • Nennbetriebsstrom AC-15 (IE):
    (500 V) 2 A
    (690 V) 2 A
    (24 / 127 V) 6 A
    (220 / 240 V) 4 A
    (380 / 400 V) 3 A
  • Kurzschlussschutzgeräte:
    Hilfskreis - gG Typ Sicherungen 10 A
    gG Typ Sicherungen 100 A
  • Maximale Bruchkapazität:
    cos phi=0.45 (cos phi=0.35 für Ie > 100 A) bei 440 V 1300 A
    cos phi=0.45 (cos phi=0.35 für Ie > 100 A) bei 690 V 630 A
  • Maximale elektrische Schaltfrequenz:
    (AC-1) 300 Zyklen pro Stunde
    (AC-2 / AC-4) 150 Zyklen pro Stunde
    (AC-3) 300 Zyklen pro Stunde
  • Nennbetriebsstrom DC-13 (IE):
    (24 V) 6 / 144 A
    (48 V) 2,8 / 134 A
    (72 V) 1 / 72 A
    (125 V) 0,55 / 69 A
    (250 V) 0,3 / 75 A
  • Nennisolationsspannung (UIch):
    nach IEC 60947-4-1 und VDE 0110 (Gr.C) 1000 V
    nach IEC 60947-5-1 und VDE 0110 (Gr.C) 690 V
    nach UL/CSA 600 V
  • Bewertete Impuls-Widerstand Spannung (UImp):
    8 kV
  • Mechanische Haltbarkeit:
    5 Millionen
  • Maximale mechanische Schaltfrequenz:
    3600 Zyklen pro Stunde
  • Nenn-Steuerkreisspannung (UC):
    DC-Betrieb 24 V
  • Spulenverbrauch:
    Durchschnittlicher Haltewert, aus Warm State 4 W
    Durchschnittlicher Pull-in-Wert aus Cold State 200 W
    Einzug bei Max. Nennstromspannung DC 200 W
  • Betriebszeit:
    Zwischen Coil De-Energization und NC Contact Closing 8 ... 18 ms
    Zwischen Coil De-Energization und NO Contact Opening 5 ... 15 ms
    Zwischen Coil Energization und NC Contact Opening 10 ... 27 ms
    Zwischen Coil Energization und NO Contact Closing 30 ... 30 ms
  • Montage auf DIN Rail:
    TH35-15 (35 x 15 mm Montageschiene) nach IEC 60715
    TH75-25 (75 x 25 mm Montageschiene) nach IEC 60715
  • Befestigung durch Schrauben (nicht im Lieferumfang enthalten):
    2 x M6 Schrauben diagonal platziert
  • Anschluss kapazität Hauptschaltung:
    Flexibel mit Kabelende 6 ... 16 mm2
    Starres Kabel 6 ... 25 mm2
  • Anschlusskapazität Hilfsschaltung:
    Flexibel mit Kabelende 0,75 ... 2,5 mm2
    Starres Kabel 1 ... 4 mm2
  • Schutzgrad:
    nach IEC 60529, IEC 60947-1, EN 60529 Hilfsklemmen IP20
    nach IEC 60529, IEC 60947-1, EN 60529 Coil Klemmen IP20
    nach IEC 60529, IEC 60947-1, EN 60529 Hauptklemmen IP10
  • Anschlussklemmen (in offener Position geliefert) Hauptpole:
    M 6 (+,-) pozidriv 2 Schrauben mit 1x (13 x 10 mm) Stecker
  • Klemmentyp:
    Schraubklemmen

Technische UL/CSA

  • Allgemeine Verwendungsfreigabe UL/CSA:
    (600 V AC) 80 A
  • Leistung UL/CSA:
    (200 ... 208 V AC) Dreiphasig 15 PS
    (220 ... 240 V AC) Dreiphasig 20 PS
    (440 ... 480 V AC) Dreiphasig 40 PS
    (550 ... 600 V AC) Dreiphasig 50 PS

Umwelt

  • Umgebungslufttemperatur:
    In der Nähe des Schützes mit thermischem O / L-Relais -25 ... 55 °C
    Schütznah ohne thermisches O/L-Relais (0,85 ... 1.1 Uc) -40 ... 55 °C
    Schütznah ohne thermisches O/L Relais (Uc) -40 ... 70 °C
    In der Nähe von Schütz für Lagerung -60 ... +80 °C
  • Klima-Stand:
    nach IEC 60068-2-30 und 60068-2-11 - UTE C 63-100 Spezifikation II
  • Maximale Betriebshöhe zulässig:
    Ohne Derating 3000 m
  • RoHS-Status:
    Nach EU-Richtlinie 2011/65/EU

Zertifikate und Deklarationen (Dokumentnummer)

Containerinformationen

  • Paket-Level-1-Einheiten:
    1 Stück
  • Paketebene 1 Breite:
    140 mm
  • Paketebene 1 Tiefe / Länge:
    146 mm
  • Paketebene 1 Höhe:
    96 mm
  • PaketStufe 1 Bruttogewicht:
    1,24 kg
  • Paket Ebene 1 EAN:
    3471522104816
  • Paket-Level 2-Einheiten:
    Box 20 Stück
  • Paketebene 2 Breite:
    503 mm
  • Paketebene 2 Tiefe / Länge:
    153 mm
  • Paketebene 2 Höhe:
    307 mm
  • PaketStufe 2 Bruttogewicht:
    24,8 kg
  • Paket Stufe 3 Einheiten:
    160 Stück

Klassifizierungen

  • Objektklassifizierungscode:
    Q
  • ETIM 4:
    EC000066 - Magnetschütz, AC-Schalter
  • ETIM 5:
    EC000066 - Magnetschütz, AC-Schalter
  • ETIM 6:
    EC000066 - Leistungsschütze, Wechselstromschaltung
  • ETIM 7:
    EC000066 - Leistungsschütze, Wechselstromschaltung
  • Eclass:
    V11.0 : 27371003
  • Unspsc:
    39121529

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF CIRCUIT BREAKERS TMAX XT.pdf 26 Mbytes
