> ABB>Interruttori automatici>1SBL359001R8111 ABB AE50-30-11 Contattore 24V DC
Prodotto precedente Prodotto successivo

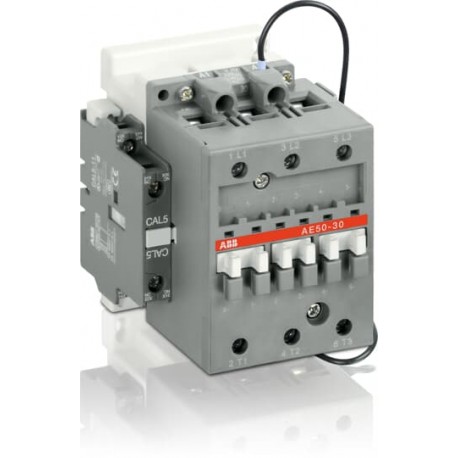

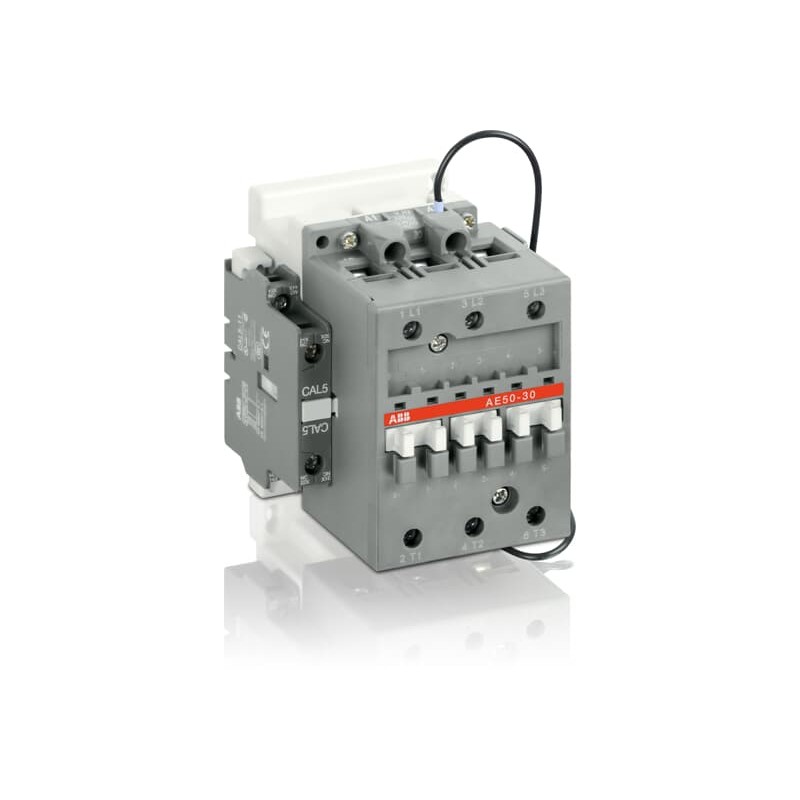

1SBL359001R8111 ABB AE50-30-11 Contattore 24V DC Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

1SBL359001R8111 ABB AE50-30-11 Contattore 24V DC

1SBL359001R8111

ABB

AE50-30-11 Contattore 24V DC

Maggiori dettagli


Interruttori automatici

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


  • Tipo di prodotto esteso:
    AE50-30-11 24V CC
  • ID prodotto:
    1SBL359001R8111
  • Ean:
    3471522104816
  • Descrizione catalogo:
    AE50-30-11 Contattore 24V DC
  • Descrizione lunga:
    I contattori AE50 sono utilizzati principalmente per il controllo di motori trifase e in generale per il controllo di circuiti di potenza fino a 690 V AC / 1000 V AC o 220 V DC. I contattori possono essere utilizzati anche per molte altre applicazioni, come l'isolamento, la commutazione del condensatore, l'illuminazione. L'AE... I contattori a 3 poli della pila di serie 1 sono di tipo blocco. - Pali principali e blocchi di contatto ausiliari: 3 poli principali e 2 contatti ausiliari incorporati, blocchi di contatto ausiliari aggiuntivi montati nella parte anteriore - Circuito di controllo: DC azionato con bobine DC a doppio avvolgimento standard (con contatto di ritardo aggiuntivo montato in fabbrica per l'inserimento dell'avvolgimento "di serraggio") - Accessori: È disponibile una vasta gamma di accessori.

ordinando

  • Quantità minima dell'ordine:
    1 pezzo
  • Numero della tariffa doganale:
    85364900

Download più popolari

dimensioni

  • Larghezza netta del prodotto:
    94millimetro
  • Profondità prodotto/Lunghezza rete:
    108millimetro
  • Altezza netta del prodotto:
    110millimetro
  • Peso netto del prodotto:
    1.24Kg

tecnico

  • Numero di contatti principali NO:
    3
  • Numero di contatti principali NC:
    0
  • Numero di contatti ausiliari NO:
    1
  • Numero di contatti ausiliari NC:
    1
  • standard:
    Dispositivi conformi alle norme internazionali IEC 947-1 / 947-4-1 e alle norme europee EN 60 947-1 / 60 947-4-1. Compatibilità elettromagnetica (EMC) secondo l'emendamento A11 alla IEC 947-1, EN 60 947-1 e l'emendamento 2 alla IEC 947-4-1
  • Tensione operativa nominale:
    Circuito ausiliario 690 V
    Circuito principale 1000 V
  • Frequenza nominale (f):
    Circuito di alimentazione 50 / 60 Hz
  • Corrente termica esterna convenzionale (Iesimo):
    secondo IEC 60947-4-1, contattori aperti q = 40 °C 100 A
    Merceria. iec 60947-5-1, q x 40oC 16 A
  • Corrente operativa classificata AC-1 (Iecstasy):
    (690 V) 40 °C 100 A
    (690 V) 55 °C 85 A
    (690 V) 70 °C 70 A
  • Corrente operativa classificata AC-3 (Iecstasy):
    (415 V) 55 °C 50 A
    (440 V) 55 °C 45 A
    (500 V) 55 °C 45 A
    (690 V) 55 °C 35 A
    (1000 V) 55 °C 23 A
    (380 / 400 V) 55 °C 50 A
    (220 / 230 / 240 V) 55 °C 53
  • Potenza operativa nominale AC-3 (Pecstasy):
    (415 V) 25 kW
    (440 V) 25 kW
    (500 V) 30 kW
    (690 V) 30 kW
    (1000 V) 30 kW
    (380 / 400 V) 22 kW
    (220 / 230 / 240 V) 15 kW
  • Capacità di rottura nominale Ac-3:
    8 x cioè AC-3
  • Capacità produttiva nominale Ac-3:
    10 x cioè AC-3
  • Corrente operativa nominale AC-15 (Iecstasy):
    (500 V) 2 A
    (690 V) 2 A
    (24 / 127 V) 6 A
    (220 / 240 V) 4 A
    (380 / 400 V) 3 A
  • Dispositivi di protezione da cortocircuito:
    Circuito ausiliario - Fusibili tipo gG 10 A
    Fusibili tipo gG 100 A
  • Capacità massima di rottura:
    cos phi=0,45 (cos phi=0,35 per Ie > 100 A) a 440 V 1300 A
    cos phi=0,45 (cos phi=0,35 per Ie > 100 A) a 690 V 630 A
  • Frequenza massima di commutazione elettrica:
    (AC-1) 300 cicli all'ora
    (AC-2 / AC-4) 150 cicli all'ora
    (AC-3) 300 cicli all'ora
  • Corrente operativa nominale DC-13 (Iecstasy):
    (24 V) 6 / 144 A
    (48 V) 2,8 / 134 A
    (72 V) 1 / 72 A
    (125 V) 0,55 / 69 A
    (250 V) 0,3 / 75 A
  • Tensione di isolamento nominale (Uio):
    Merceria. IEC 60947-4-1 e VDE 0110 (Gr.C) 1000 V
    Merceria. IEC 60947-5-1 e VDE 0110 (Gr.C) 690 V
    Merceria. ul/CSA 600 V
  • Tensione nominale di supporto agli impulsi (Ugoblin):
    8 kV
  • Durata meccanica:
    5 milioni di abitanti
  • Frequenza massima di commutazione meccanica:
    3600 cicli all'ora
  • Tensione del circuito di controllo nominale (UC):
    Funzionamento DC 24 V
  • Consumo bobina:
    Valore medio di detenzione, dallo stato caldo 4 W
    Valore medio di estrazione, dallo stato freddo 200 W
    Pull-in alla tensione massima del circuito di controllo nominale DC 200 W
  • Tempo di funzionamento:
    Tra de-energizzazione della bobina e chiusura a contatto NC 8 ... 18 ms
    Tra la bobina diseccitante e l'apertura senza contatto 5 ... 15 ms
    Tra l'energizzazione della bobina e l'apertura del contatto NC 10 ... 27 ms
    Tra l'energizzazione della bobina e nessuna chiusura a contatto 30 ... 30 ms
  • Montaggio della rotaia DIN:
    TH35-15 (35 x 15 mm Binario di montaggio) secondo IEC 60715
    TH75-25 (guida di montaggio 75 x 25 mm) secondo IEC 60715
  • Montaggio a vite (non in dotazione):
    2 x viti M6 posizionate diagonalmente
  • Circuito principale della capacità di connessione:
    Estremità cablata flessibile 6 ... 16 mm²
    Cavo rigido 6 ... 25 mm²
  • Circuito di capacità di connessione ausiliario:
    Flessibile con cavo finale 0.75 ... 2,5 mm2
    Cavo rigido 1 ... 4 mm2
  • Grado di protezione:
    secondo IEC 60529, IEC 60947-1, EN 60529 IP20 Terminali ausiliari
    Merceria. iec 60529, IEC 60947-1, EN 60529 Terminali bobina IP20
    Merceria. iec 60529, IEC 60947-1, EN 60529 Terminal principali Ip10
  • Terminali di collegamento (consegnati in posizione aperta) Poli principali:
    M 6 (+,-) pozidriv 2 viti con connettore 1x (13 x 10 mm)
  • Tipo terminale:
    Terminali a vite

Ul tecnico/CSA

  • Classificazione general purpose Ul/CSA:
    (600 V CA) 80 A
  • Classificazione cavalli UL/CSA:
    (200 ... 208 V AC) Trifase 15 CV
    (220 ... 240 V AC) Trifase 20 HP
    (440 ... 480 V AC) Trifase 40 CV
    (550 ... 600 V AC) Trifase 50 HP

ambientale

  • Temperatura dell'aria ambiente:
    Vicino al contattore dotato di relè termico O / L -25 ... 55 °C
    Vicino al contattore senza relè termico O / L (0,85 ... 1,1 Uc) -40 ... 55 °C
    Vicino contattore senza relè termico O / L (Uc) -40 ... 70 °C
    Vicino al contattore per lo stoccaggio -60 ... +80oC
  • Sostegno al clima:
    Merceria. a IEC 60068-2-30 e 60068-2-11 - Specifica UTE C 63-100 II
  • Altitudine massima di esercizio consentita:
    Non valutato 3000 m
  • Stato Rohs:
    A seguito della direttiva UE 2011/65/UE

Certificati e dichiarazioni (numero di documento)

Informazioni sul contenitore

  • Unità di livello pacchetto 1:
    1 pezzo
  • Larghezza livello pacchetto 1:
    140 mm
  • Profondità/lunghezza livello pacchetto 1:
    146 mm
  • Altezza livello pacchetto 1:
    96 mm
  • Livello di peso lordo 1 della confezione:
    1,24 kg
  • Pacchetto EAN di livello 1:
    3471522104816
  • Unità di livello pacchetto 2:
    scatola 20 pezzi
  • Larghezza livello pacchetto 2:
    503 mm
  • Profondità/lunghezza livello pacchetto 2:
    153 mm
  • Altezza livello pacchetto 2:
    307 mm
  • Peso lordo del livello del pacchetto 2:
    24,8 kg
  • Unità di livello pacchetto 3:
    Pezzo da 160

Classificazioni

  • Codice di classificazione degli oggetti:
    D
  • ETIM 4:
    EC000066 - Contattore magnetico, commutazione CA
  • ETIM 5:
    EC000066 - Contattore magnetico, commutazione CA
  • ETIM 6:
    EC000066 - Contattore di alimentazione, commutazione CA
  • ETIM 7:
    EC000066 - Contattore di alimentazione, commutazione CA
  • Classe elettronica:
    V11.0: 27371003
  • UNSPSC:
    39121529
