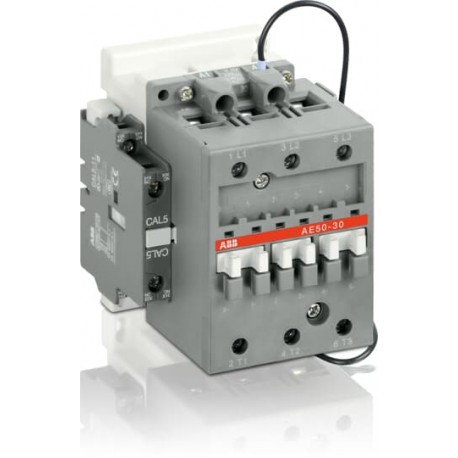

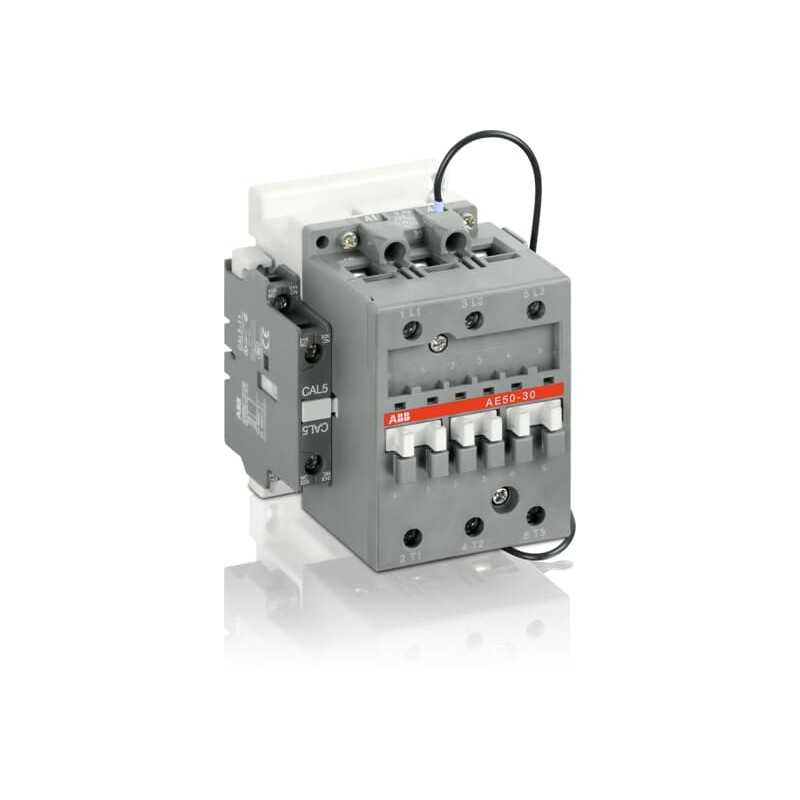

1SBL359001R8111 ABB Contator AE50-30-11 24V DC Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

1SBL359001R8111 ABB Contator AE50-30-11 24V DC

1SBL359001R8111

ABB

Contator AE50-30-11 24V DC

Mais detalhes


Disjuntores Serviço

Produto novo em sua embalagem original com todas as garantias e certificações de ABB

* Este artigo pode estar obsoleto. Se você estiver interessado, insira seu e-mail e informaremos se há unidades disponíveis. Caso não existam mais, um dos nossos técnicos procurará uma alternativa fornecivel com características semelhantes.

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


  • Tipo de produto estendido:
    AE50-30-11 24V DC
  • ID do produto:
    1SBL359001R8111
  • Ean:
    3471522104816
  • Descrição do catálogo:
    Contator AE50-30-11 24V DC
  • Descrição longa:
    Os contatores AE50 são usados principalmente para controlar motores de 3 fases e geralmente para controlar circuitos de potência até 690 V AC / 1000 V AC ou 220 V DC. Os contatores também podem ser usados para muitas outras aplicações, como isolamento, comutação do capacitor, iluminação. O AE... Os contatores de 3 polos da pilha série 1 são do design do tipo de bloco. - Principais postes e blocos de contato auxiliares: 3 postes principais e 2 contatos auxiliares embutidos, blocos de contato auxiliares adicionais montados na frente - Circuito de controle: DC operado com bobinas DC padrão de enrolamento duplo (com contato adicional de atraso montado na fábrica para inserção do enrolamento "clamping") - Acessórios: Uma ampla gama de acessórios estão disponíveis.

ordenação

  • Quantidade mínima de pedidos:
    1 peça
  • Número da tarifa aduaneira:
    85364900

Downloads populares

Dimensões

  • Largura líquida do produto:
    94milímetro
  • Profundidade do produto/comprimento da rede:
    108milímetro
  • Altura líquida do produto:
    110milímetro
  • Peso líquido do produto:
    1.24Kg

técnico

  • Número de contatos principais NO:
    3
  • Número de contatos principais da NC:
    0
  • Número de contatos auxiliares NO:
    1
  • Número de contatos auxiliares da NC:
    1
  • Padrões:
    Dispositivos que cumprem as normas internacionais IEC 947-1 / 947-4-1 e normas europeias EN 60 947-1 / 60 947-4-1. Compatibilidade eletromagnética (EMC) de acordo com a alteração A11 à IEC 947-1, EN 60 947-1 e Alteração 2 à IEC 947-4-1
  • Tensão operacional nominal:
    Circuito auxiliar 690 V
    Circuito principal 1000 V
  • Frequência nominal (f):
    Circuito de potência 50 / 60 Hz
  • Corrente térmica ao ar livre convencional (Iésimo):
    de acordo com a IEC 60947-4-1, contatores abertos q = 40 °C 100 A
    Acc. iec 60947-5-1, q x 40oC 16 A
  • Corrente operacional classificada AC-1 (Iecstasy):
    (690 V) 40 °C 100 A
    (690 V) 55 °C 85 A
    (690 V) 70 °C 70 A
  • Corrente operacional classificada AC-3 (Iecstasy):
    (415 V) 55 °C 50 A
    (440 V) 55 °C 45 A
    (500 V) 55 °C 45 A
    (690 V) 55 °C 35 A
    (1000 V) 55 °C 23 A
    (380 / 400 V) 55 °C 50 A
    (220 / 230 / 240 V) 55 °C 53
  • Potência operacional nominal AC-3 (Pecstasy):
    (415 V) 25 kW
    (440 V) 25 kW
    (500 V) 30 kW
    (690 V) 30 kW
    (1000 V) 30 kW
    (380 / 400 V) 22 kW
    (220 / 230 / 240 V) 15 kW
  • Capacidade de quebra nominal ac-3:
    8 x i.e. AC-3
  • Capacidade de fabricação classificada pelo Ac-3:
    10 x i.e. AC-3
  • Classificação operacional atual AC-15 (Iecstasy):
    (500 V) 2 A
    (690 V) 2 A
    (24 / 127 V) 6 A
    (220 / 240 V) 4 A
    (380 / 400 V) 3 A
  • Dispositivos de proteção contra curto-circuito:
    Circuito Auxiliar - Fusíveis tipo gG 10 A
    Fusíveis tipo gG 100 A
  • Capacidade máxima de quebra:
    cos phi=0,45 (cos phi=0,35 para Ie > 100 A) a 440 V 1300 A
    cos phi=0,45 (cos phi=0,35 para Ie > 100 A) a 690 V 630 A
  • Frequência máxima de comutação elétrica:
    (AC-1) 300 ciclos por hora
    (AC-2 / AC-4) 150 ciclos por hora
    (AC-3) 300 ciclos por hora
  • Corrente nominal de operação DC-13 (Iecstasy):
    (24 V) 6 / 144 A
    (48 V) 2.8 / 134 A
    (72 V) 1 / 72 A
    (125 V) 0,55 / 69 A
    (250 V) 0.3 / 75 A
  • Tensão de isolamento nominal (Ueu):
    Acc. IEC 60947-4-1 e VDE 0110 (Gr.C) 1000 V
    Acc. IEC 60947-5-1 e VDE 0110 (Gr.C) 690 V
    Acc. ul/CSA 600 V
  • Tensão nominal de suporte a impulso (Uduende):
    8 kV
  • Durabilidade mecânica:
    5 milhões
  • Frequência máxima de comutação mecânica:
    3600 ciclos por hora
  • Tensão do circuito de controle nominal (UC):
    Operação DC 24 V
  • Consumo de bobinas:
    Valor médio de retenção, do estado quente 4 W
    Valor médio de extração, de estado frio 200 W
    Pull-in na tensão máxima do circuito de controle nominal DC 200 W
  • Tempo de funcionamento:
    Entre a desenergização da bobina e o fechamento de contato NC 8 ... 18 ms
    Entre a bobina desenergizando e abertura sem contato 5 ... 15 ms
    Entre a energização da bobina e a abertura do contato NC 10 ... 27 ms
    Entre a energização da bobina e nenhum fechamento de contato 30 ... 30 ms
  • Montagem ferroviária DIN:
    TH35-15 (35 x 15 mm Montagem ferroviária) de acordo com a IEC 60715
    TH75-25 (75 x 25 mm de trilho de montagem) de acordo com a IEC 60715
  • Montagem do parafuso (não fornecida):
    2 x parafusos M6 colocados diagonalmente
  • Principal circuito de capacidade de conexão:
    Extremidade flexível com fio 6 ... 16 mm²
    Cabo rígido 6 ... 25 mm ²
  • Circuito de capacidade de conexão auxiliar:
    Flexível com cabo final 0.75 ... 2,5 mm2
    Cabo rígido 1 ... 4 mm2
  • Grau de Proteção:
    de acordo com a IEC 60529, IEC 60947-1, EN 60529 IP20 Terminais Auxiliares
    Acc. iec 60529, IEC 60947-1, EN 60529 IP20 Terminais de Bobina
    Acc. iec 60529, IEC 60947-1, EN 60529 Ip10 Principais Terminais
  • Terminais de conexão (entregues em open position) Principais polos:
    M 6 (+,-) pozidriv 2 parafusos com conector 1x (13 x 10 mm)
  • Tipo de terminal:
    Terminais de parafuso

Técnico Ul/CSA

  • Classificação ul/CSA de propósito geral:
    (600 V AC) 80 A
  • Classificação de cavalos UL/CSA:
    (200 ... 208 V AC) Trifásica de 15 cv
    (220 ... 240 V AC) Trifásica de 20 cv
    (440 ... 480 V AC) Trifásica de 40 cv
    (550 ... 600 V AC) Trifásica de 50 cv

ambiental

  • Temperatura do ar ambiente:
    Perto do contator equipado com relé térmico O / L -25 ... 55 °C
    Near Contactor without Thermal Relay O/L (0.85 ... 1.1 Uc) -40 ... 55 °C
    Near Contactor without Thermal Relay O/L (Uc) -40 ... 70 °C
    Near Contactor para armazenamento -60 ... +80oC
  • Apoio climático:
    Acc. à IEC 60068-2-30 e 60068-2-11 - Especificação UTE C 63-100 II
  • Altitude máxima de operação permitida:
    3000 m não desvalorizados
  • Status de Rohs:
    Seguindo a Diretiva da UE 2011/65/UE

Certificados e declarações (número do documento)

Informações sobre o contêiner

  • Unidades de nível de pacote 1:
    1 peça
  • Largura do nível do pacote 1:
    140 mm
  • Profundidade / Comprimento do nível do pacote 1:
    146 mm
  • Altura do nível do pacote 1:
    96 mm
  • Nível de peso bruto 1 do pacote:
    1,24 kg
  • Pacote EAN nível 1:
    3471522104816
  • Unidades de nível de pacote 2:
    caixa 20 peça
  • Largura do nível do pacote 2:
    503 mm
  • Profundidade / Comprimento do nível do pacote 2:
    153 mm
  • Altura do nível do pacote 2:
    307 mm
  • Peso bruto do nível do pacote 2:
    24,8 kg
  • Unidades de nível de pacote 3:
    Pedaço de 160

Classificações

  • Código de classificação de objetos:
    Q
  • ETIM 4:
    EC000066 - Contator magnético, comutação CA
  • ETIM 5:
    EC000066 - Contator magnético, comutação CA
  • ETIM 6:
    EC000066 - Contator de Energia, Comutação CA
  • ETIM 7:
    EC000066 - Contator de Energia, Comutação CA
  • Classe eletrônica:
    V11.0: 27371003
  • UNSPSC:
    39121529
