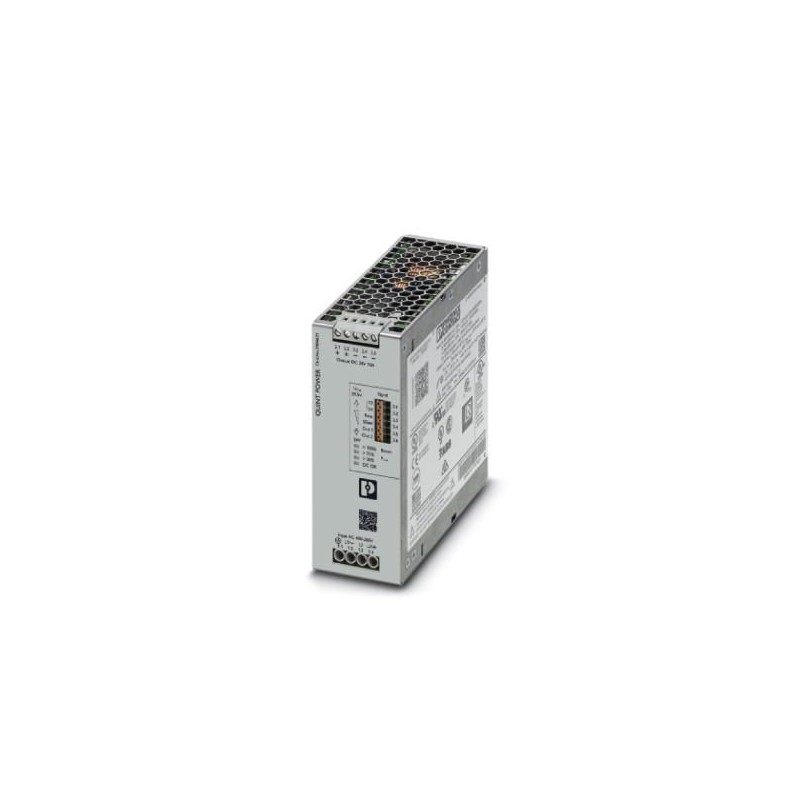

QUINT4-PS/3AC/24DC/10 2904621 PHOENIX CONTACT Fonte de alimentação
QUINT4-PS/3AC/24DC/10
2904621
PHOENIX_CONTACT
Fonte de alimentação
Fonte de alimentação primária comutada QUINT POWER com curva característica de saída selecionável, tecnologia SFB (Selective Fuse Breaking) e interface NFC, entrada: trifásica, saída: 24 V DC / 10 A
Aparelhos elétricos de baixa tensão > Fonte de alimentação CC
Fontes de alimentação
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 2904621 |
|---|---|
| Quantidade de embalagem (VPE) | 1 Unid |
| Página de catálogo | Página 208 (C-4-2017) |
| GTIN | 4046356986878 |
| Peso por unidade (exclusive embalagem) | 1.000,000 GRM |
| Número do imposto alfandegário | 85044030 |
| País de origem | TH (Tailândia) |
Medidas
| Largura | 50 mm |
|---|---|
| Altura | 130 mm |
| Profundidade | 125 mm |
| Largura com montagem alternativa | 122 mm |
| Altura com montagem alternativa | 130 mm |
| Profundidade com montagem alternativa | 53 mm |
Condições ambiente
| Grau de proteção | IP20 |
|---|---|
| Temperatura ambiente (funcionamento) | -25 °C ... 70 °C (> 60 °C Derating: 2,5 %/K) |
| Temperatura ambiente (tipo de início testado) | -40 °C |
| Temperatura ambiente (armazenamento/transporte) | -40 °C ... 85 °C |
| Máx. umidade do ar admissível (funcionamento) | ≤ 95 % (com 25 °C, sem condensação) |
| Classe climática | 3K3 (de acordo com EN 60721) |
| Grau de impurezas | 2 |
| Altura de montagem | ≤ 5000 m (> 2000 m, observar redução de carga) |
Dados de entrada
| Faixa de tensão nominal de entrada | 3x 400 V AC ... 500 V AC |
|---|---|
| 2x 400 V AC ... 500 V AC | |
| ± 260 V DC ... 300 V DC | |
| Faixa de tensão de entrada | 3x 400 V AC ... 500 V AC -20 % ... +10 % |
| 2x 400 V AC ... 500 V AC -10 % ... +10 % | |
| ± 260 V DC ... 300 V DC -13 % ... +30 % | |
| Faixa de frequência CA | 50 Hz ... 60 Hz -10 % ... +10 % |
| Corrente de fuga contra PE | < 3,5 mA |
| Consumo de energia | 3x 0,5 A (400 V AC) |
| 3x 0,41 A (480 V AC) | |
| 2x 1,1 A (400 V AC) | |
| 2x 0,91 A (480 V AC) | |
| 3x 0,4 A (500 V AC) | |
| 2x 1,1 A (500 V AC) | |
| Consumo de potência nominal | 274 VA |
| Irupção da corrente | típ. 3 A (a 25 °C) |
| Tempo permissível de falha de rede | típ. 29 ms (3x 400 V AC) |
| típ. 26 ms (3x 480 V AC) | |
| Seleção de fusíveis adequados | 3x 4 A ... 20 A (Característica B, C ou similar) |
| Denominação de proteção | Proteção contra sobretensão de transientes |
| Comando / componente de proteção | Varistor, centelhador a gás |
Dados de saída
| Tensão de saída nominal | 24 V DC |
|---|---|
| Faixa de ajuste da tensão de saída (USet) | 24 V DC ... 29,5 V DC (potência constante) |
| Corrente nominal de saída (IN) | 10 A |
| Estático Boost (IStat.Boost) | 12,5 A |
| Boost dinâmico (IBoost din.) | 20 A (5 s) |
| Selective Fuse Breaking (ISFB) | 60 A (15 ms) |
| Derating | > 60 °C (2,5 % / K) |
| Ligável em paralelo | sim, para redundância e elevação de capacidade. |
| Ligável em série | Sim |
| Resistência de feedback | ≤ 35 V DC |
| Proteção contra sobretensão na saída | ≤ 32 V DC |
| Tolerância | < 0,5 % (Alteração de carga estática 10 % ... 90 %) |
| < 2 % (Alteração de carga dinâmica 10 % ... 90 %, (10 Hz)) | |
| < 0,25 % (Alteração da tensão de entrada ±10 %) | |
| Rypple residual | < 75 mVSS(com valores nominais) |
| Potência de saída | 240 W |
| Tempo de ligação típico | 300 ms (a partir do SLEEP MODE) |
| Dissipação de energia sem carga nominal máxima | < 5 W (400 V AC) |
| < 5 W (480 V AC) | |
| Dissipação de energia carga nominal máxima | < 19 W (400 V AC) |
| < 20 W (480 V AC) |
Geral
| Peso líquido | 0,9 kg |
|---|---|
| Eficiência | típ. 93 % (400 V AC) |
| típ. 92,6 % (480 V AC) | |
| Tensão de isolamento entrada/saída | 4 kV AC (Teste típico) |
| 2,4 kV AC (Teste unitário) | |
| Tensão de isolamento entrada/PE | 3,5 kV AC (Teste típico) |
| 2,4 kV AC (Teste unitário) | |
| Tensão de isolamento saída/PE | 0,5 kV DC (Teste típico) |
| 0,5 kV DC (Teste unitário) | |
| Classe de proteção | I |
| Grau de proteção | IP20 |
| MTBF (IEC 61709, SN 29500) | > 1034000 h (25 °C) |
| > 654000 h (40 °C) | |
| > 320000 h (60 °C) | |
| Posição de montagem | Trilho de fixação horizontal NS 35, EN 60715 |
| Instrução de montagem | alinhamento possível: PN≥50 %, horizontal 5 mm, ao lado de componentes ativos 15 mm, vertical 50 mm alinhamento possível: PN<50 %, horizontal 0 mm, vertical em cima 40 mm, vertical embaixo 20 mm |
Dados de conexão entrada
| Tipo de conexão | Conexão a parafuso |
|---|---|
| Perfil do condutor rígido mín. | 0,2 mm² |
| Perfil do condutor rígido máx. | 6 mm² |
| Bitola do condutor flexível mín. | 0,2 mm² |
| Bitola do condutor flexível máx. | 4 mm² |
| Bitola mín. do condutor AWG | 30 |
| Bitola máx. do condutor AWG | 10 |
| Comprimento de isolamento | 8 mm |
Dados de conexão saída
| Tipo de conexão | Conexão a parafuso |
|---|---|
| Perfil do condutor rígido mín. | 0,2 mm² |
| Perfil do condutor rígido máx. | 2,5 mm² |
| Bitola do condutor flexível mín. | 0,2 mm² |
| Bitola do condutor flexível máx. | 2,5 mm² |
| Bitola mín. do condutor AWG | 30 |
| Bitola máx. do condutor AWG | 12 |
| Comprimento de isolamento | 6,5 mm |
Dados de conexão da sinalização
| Tipo de conexão | Conexão Push-in |
|---|---|
| Perfil do condutor rígido mín. | 0,2 mm² |
| Perfil do condutor rígido máx. | 1,5 mm² |
| Bitola do condutor flexível mín. | 0,2 mm² |
| Bitola do condutor flexível máx. | 1,5 mm² |
| Bitola mín. do condutor AWG | 24 |
| Bitola máx. do condutor AWG | 16 |
| Comprimento de isolamento | 8 mm |
Normas e disposições
| Compatibilidade eletromagnética | Conformidade com a diretriz EMC 2014/30/UE |
|---|---|
| Radiação de interferência | Norma básica complementar EN 61000-6-5 (imunidade a interferência central elétrica), IEC/EN 61850-3 (fonte de alimentação) |
| Resistência contra interferência | Imunidade a interferência conforme EN 61000-6-1 (área habitável), EN 61000-6-2 (área industrial) e EN 61000-6-5 (equipamento de central elétrica, área), IEC/EN 61850-3 (fonte de alimentação) |
| Normas / Determinações | EN 61000-4-2 |
| Descarga de contato | 4 kV (Grau de precisão de teste 2) |
| Normas / Determinações | EN 61000-4-3 |
| Faixa de frequência | 80 MHz ... 1 GHz |
| Resistência do campo de teste | 10 V/m (Grau de precisão de teste 3) |
| Faixa de frequência | 1,4 GHz ... 2 GHz |
| Resistência do campo de teste | 3 V/m (Grau de precisão de teste 2) |
| Normas / Determinações | EN 61000-4-4 |
| Observação | Critério B |
| Normas / Determinações | EN 61000-4-6 |
| Faixa de frequência | 0,15 MHz ... 80 MHz |
| Tensão | 10 V (Grau de precisão de teste 3) |
| Emissão de interferências conduzidas por cabo | EN 55016 EN 61000-6-4 (classe A) |
| Normas / Determinações | EN 61000-4-8 |
| EN 61000-4-11 | |
| EN 61000-4-9 | |
| EN 61000-4-12 | |
| EN 61000-4-16 | |
| EN 61000-4-18 | |
| Diretiva de baixa tensão | Conformidade com a Diretiva de Baixa Tensão 2014/35/UE |
| Norma - Segurança de transformadores | EN 61558-2-16 (somente distâncias de isolamento e fuga) |
| Norma - Segurança elétrica | IEC 60950-1/VDE 0805 (SELV) |
| Norma - Equipamentos de fornecimento de energia para baixa tensão com saída de corrente contínua | EN 61204-3 |
| Norma - Equipamento de instalações de corrente intensa com meios de produção eletrônicos | EN 50178/VDE 0160 (PELV) |
| Norma - Baixa tensão de proteção | IEC 60950-1 (SELV) e EN 60204-1 (PELV) |
| Norma - Isolação segura | DIN VDE 0100-410 |
| Norma - Limitação das correntes harmônicas e principal de rede | EN 61000-3-2 |
| Requisitos EMC da central elétrica | IEC 61850-3 |
| EN 61000-6-5 | |
| Certificação marítima | DNV GL, PRS, BV, LR, ABS |
| Certificações UL | UL requerido UL 508 |
| UL/C-UL Recognized UL 60950-1 | |
| UL ANSI/ISA-12.12.01 Class I, Division 2, Groups A, B, C, D (Hazardous Location) | |
| Choque | 18 ms, 30g, em cada direção (de acordo com IEC 60068-2-27) |
| Vibração (funcionamento) | Busca de ressonância 5 Hz ... 100 Hz 2,3g, 90 min., frequência de ressonância 2,3g, 90 min. (conforme DNV GL classe C) |
| Certificação - requisito da indústria de semicondutores em relação a falhas de tensão de rede | SEMI F47-0706; EN 61000-4-11 |
| Aplicações ferroviárias | EN 50121-3-2 |
| Categoria de sobretensão (EN 60950-1) | II (≤ 5000 m) |
| Categoria de sobretensão (EN 61010-1) | II (≤ 5000 m) |
| Categoria de sobretensão (EN 62477-1) | III (≤ 2000 m) |
Environmental Product Compliance
| China RoHS | Período para uso oficialmente previsto (EFUP): 25 anos; |
|---|---|
| Para obter informações sobre substâncias perigosas, ver declaração do fabricante na guia "Downloads" |
Classificações
| Característica | Valor |
|---|---|
| Tipo de tensão de alimentação (EF002991) | AC |
| 1a tensão de saída (EF006792) | 24 V |
| Máx. corrente de saída 1 (EF008284) | 20 A |
| Tensão secundária ajustável (EF007002) | Sim |
| Valor nominal tensão de saída 1 (EF009393) | 24 V |
| Valor nominal corrente de saída 1 (EF009396) | 10 A |
| Protegido contra curtos-circuitos (EF007332) | Sim |
| Tensão de alimentação nominal em AC 50 Hz (EF007076) | 400 V |
| Tensão nominal de alimentação em AC 60 Hz (EF007077) | 400 V |
| Tensão de alimentação nominal em DC (EF007078) | 260 V |
| Tensão de saída estabilizada (EF003092) | Sim |
| Consumo (potência em VA) (EF000346) | 274 VA |
| Potência à saída (EF003034) | 240 W |
| Estabilizado (EF005302) | Sim |
| Acabamento da conexão elétrica (EF003961) | Ligação com parafuso |
| Possível montagem em calha (EF003972) | Sim |
| Possível montagem na parede (EF003973) | Não |
| Versão modular (EF001126) | Não |
| Altura embutida (EF000332) | 130 mm |
| Possibilidade de montagem direta (EF005689) | Não |
| Largura (EF000008) | 50 mm |
| Altura (EF000040) | 130 mm |
| Profundidade (EF000049) | 125 mm |
| Adequado para funções de segurança (EF001597) | Sim |
| SIL de acordo com IEC 61508 (EF009889) | Nenhum |
| Nível de desempenho de acordo com EN ISO 13849-1 (EF007399) | Nenhum |
| Grau de proteção (IP) (EF005474) | IP20 |
| Grau de proteção (NEMA) (EF011959) | Outro |
