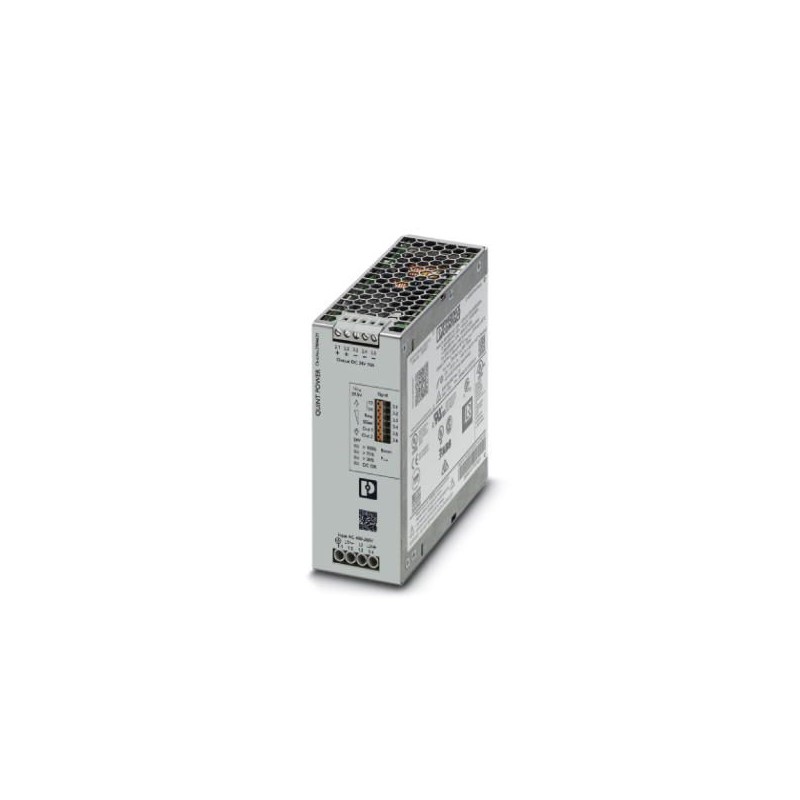

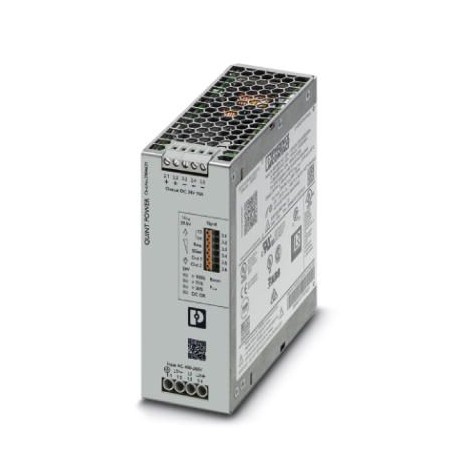

QUINT4-PS/3AC/24DC/10 2904621 PHOENIX CONTACT Stromversorgung

QUINT4-PS/3AC/24DC/10

2904621

PHOENIX_CONTACT

Stromversorgung

QUINT POWER geschaltetes Primärnetzteil mit wählbarer Ausgangskennlinie, SFB-Technologie (Selective Fuse Breaking) und NFC-Schnittstelle, Eingang: dreiphasig, Ausgang: 24 V DC / 10 A

Mehr Infos


Niederspannungsschaltgeräte > Gleichstromversorgung

Netzteile

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

Gesamtpreis: $441.19
Stückpreis: $441.19
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

Bestseller

▲

Mehr Infos

▲


Kaufmännische Daten

Bestellschlüssel2904621
Verpackungseinheit1 STK
VerkaufsschlüsselH1 - Stromversorgungen
KatalogseiteSeite 208 (C-4-2017)
GTIN4046356986878
Gewicht pro Stück (exklusive Verpackung)1.000,000 g
Gewicht pro Stück (inklusive Verpackung)1.130,000 g
Zolltarifnummer85044030
HerkunftslandTH (Thailand)

Maße

Breite50 mm
Höhe130 mm
Tiefe125 mm
Breite bei alternativer Montage122 mm
Höhe bei alternativer Montage130 mm
Tiefe bei alternativer Montage53 mm

Umgebungsbedingungen

SchutzartIP20
Umgebungstemperatur (Betrieb)-25 °C ... 70 °C (> 60 °C Derating: 2,5 %/K)
Umgebungstemperatur (Startup type tested)-40 °C
Umgebungstemperatur (Lagerung/Transport)-40 °C ... 85 °C
Max. zul. Luftfeuchtigkeit (Betrieb)≤ 95 % (bei 25 °C, keine Betauung)
Klimaklasse3K3 (nach EN 60721)
Verschmutzungsgrad2
Aufstellhöhe≤ 5000 m (> 2000 m, Derating beachten)

Eingangsdaten

Eingangsnennspannungsbereich3x 400 V AC ... 500 V AC
2x 400 V AC ... 500 V AC
± 260 V DC ... 300 V DC
Eingangsspannungsbereich3x 400 V AC ... 500 V AC -20 % ... +10 %
2x 400 V AC ... 500 V AC -10 % ... +10 %
± 260 V DC ... 300 V DC -13 % ... +30 %
Frequenzbereich AC50 Hz ... 60 Hz -10 % ... +10 %
Ableitstrom gegen PE< 3,5 mA
Stromaufnahme3x 0,5 A (400 V AC)
3x 0,41 A (480 V AC)
2x 1,1 A (400 V AC)
2x 0,91 A (480 V AC)
3x 0,4 A (500 V AC)
2x 1,1 A (500 V AC)
Nennleistungsaufnahme274 VA
Einschaltstromstoßtyp. 3 A (bei 25 °C)
Netzausfallüberbrückungtyp. 29 ms (3x 400 V AC)
typ. 26 ms (3x 480 V AC)
Auswahl geeigneter Sicherungen3x 4 A ... 20 A (Charakteristik B, C oder vergleichbar)
SchutzbenennungTransientenüberspannungsschutz
Schutzschaltung/-BauteilVaristor, Gasableiter

Ausgangsdaten

Nennausgangsspannung24 V DC
Einstellbereich der Ausgangsspannung (USet)24 V DC ... 29,5 V DC (leistungskonstant)
Nennausgangsstrom (IN)10 A
Statischer Boost (IStat.Boost)12,5 A
Dynamischer Boost (IDyn.Boost)20 A (5 s)
Selective Fuse Breaking (ISFB)60 A (15 ms)
Derating> 60 °C (2,5 % / K)
Parallelschaltbarkeitja, zur Redundanz und Leistungserhöhung
Serienschaltbarkeitja
Rückspeisefestigkeit≤ 35 V DC
Schutz gegen Überspannung am Ausgang≤ 32 V DC
Regelabweichung< 0,5 % (Laständerung statisch 10 % ... 90 %)
< 2 % (Laständerung dynamisch 10 % ... 90 %, (10 Hz))
< 0,25 % (Eingangsspannungsänderung ±10 %)
Restwelligkeit< 75 mVSS(bei Nennwerten)
Ausgangsleistung240 W
Einschaltzeit typisch300 ms (aus dem SLEEP MODE)
Verlustleistung Leerlauf maximal< 5 W (400 V AC)
< 5 W (480 V AC)
Verlustleistung Nennlast maximal< 19 W (400 V AC)
< 20 W (480 V AC)

Allgemein

Nettogewicht0,9 kg
Wirkungsgradtyp. 93 % (400 V AC)
typ. 92,6 % (480 V AC)
Isolationsspannung Eingang/Ausgang4 kV AC (Typprüfung)
2,4 kV AC (Stückprüfung)
Isolationsspannung Eingang/PE3,5 kV AC (Typprüfung)
2,4 kV AC (Stückprüfung)
Isolationsspannung Ausgang/PE0,5 kV DC (Typprüfung)
0,5 kV DC (Stückprüfung)
SchutzklasseI
SchutzartIP20
MTBF (IEC 61709, SN 29500)> 1034000 h (25 °C)
> 654000 h (40 °C)
> 320000 h (60 °C)
Einbaulagewaagerechte Tragschiene NS 35, EN 60715
Montagehinweisanreihbar: PN≥50 %, horizontal 5 mm, neben aktiven Bauteilen 15 mm, vertikal 50 mm
anreihbar: PN<50 %, horizontal 0 mm, vertikal oben 40 mm, vertikal unten 20 mm

Anschlussdaten Eingang

AnschlussartSchraubanschluss
Leiterquerschnitt starr min0,2 mm²
Leiterquerschnitt starr max6 mm²
Leiterquerschnitt flexibel min.0,2 mm²
Leiterquerschnitt flexibel max.4 mm²
Leiterquerschnitt AWG min30
Leiterquerschnitt AWG max10
Abisolierlänge8 mm

Anschlussdaten Ausgang

AnschlussartSchraubanschluss
Leiterquerschnitt starr min0,2 mm²
Leiterquerschnitt starr max2,5 mm²
Leiterquerschnitt flexibel min.0,2 mm²
Leiterquerschnitt flexibel max.2,5 mm²
Leiterquerschnitt AWG min30
Leiterquerschnitt AWG max12
Abisolierlänge6,5 mm

Anschlussdaten Signalisierung

AnschlussartPush-in-Anschluss
Leiterquerschnitt starr min0,2 mm²
Leiterquerschnitt starr max1,5 mm²
Leiterquerschnitt flexibel min.0,2 mm²
Leiterquerschnitt flexibel max.1,5 mm²
Leiterquerschnitt AWG min24
Leiterquerschnitt AWG max16
Abisolierlänge8 mm

Normen und Bestimmungen

Elektromagnetische VerträglichkeitKonformität zur EMV-Richtlinie 2014/30/EU
StörabstrahlungErgänzende Basisnorm EN 61000-6-5 (Störfestigkeit Kraftwerk), IEC/EN 61850-3 (Energieversorgung)
StörfestigkeitStörfestigkeit nach EN 61000-6-1 (Wohnbereich), EN 61000-6-2 (Industriebereich) und EN 61000-6-5 (Kraftwerkseinrichtung Bereich), IEC/EN 61850-3 (Energieversorgung)
Normen/BestimmungenEN 61000-4-2
Kontaktentladung4 kV (Prüfschärfegrad 2)
Normen/BestimmungenEN 61000-4-3
Frequenzbereich80 MHz ... 1 GHz
Prüffeldstärke10 V/m (Prüfschärfegrad 3)
Frequenzbereich1,4 GHz ... 2 GHz
Prüffeldstärke3 V/m (Prüfschärfegrad 2)
Normen/BestimmungenEN 61000-4-4
BemerkungKriterium B
Normen/BestimmungenEN 61000-4-6
Frequenzbereich0,15 MHz ... 80 MHz
Spannung10 V (Prüfschärfegrad 3)
Leitungsgeführte StöraussendungEN 55016 EN 61000-6-4 (Klasse A)
Normen/BestimmungenEN 61000-4-8
EN 61000-4-11
EN 61000-4-9
EN 61000-4-12
EN 61000-4-16
EN 61000-4-18
Niederspannungs-RichtlinieKonformität zur NSR-Richtlinie 2014/35/EU
Norm - Sicherheit von TransformatorenEN 61558-2-16 (nur Luft- und Kriechstrecken)
Norm - Elektrische SicherheitIEC 60950-1/VDE 0805 (SELV)
Norm - Stromversorgungsgeräte für Niederspannung mit GleichstromausgangEN 61204-3
Norm - Ausrüstung von Starkstromanlagen mit elektronischen BetriebsmittelnEN 50178/VDE 0160 (PELV)
Norm - SchutzkleinspannungIEC 60950-1 (SELV) und EN 60204-1 (PELV)
Norm - Sichere TrennungDIN VDE 0100-410
Norm - Begrenzung Netz-OberschwingungsströmeEN 61000-3-2
EMV-Anforderungen KraftwerkIEC 61850-3
EN 61000-6-5
Schiffbau-ZulassungDNV GL, PRS, BV, LR, ABS
UL-ZulassungenUL Listed UL 508
UL/C-UL Recognized UL 60950-1
UL ANSI/ISA-12.12.01 Class I, Division 2, Groups A, B, C, D (Hazardous Location)
Schock18 ms, 30g, je Raumrichtung (nach IEC 60068-2-27)
Vibration (Betrieb)5 Hz ... 100Hz Resonanzsuche 2,3g, 90 min., Resonanzfrequenz 2,3g, 90 min. (nach DNV GL Klasse C)
Zulassung - Anforderung der Halbleiterindustrie in Bezug auf NetzspannungseinbrücheSEMI F47-0706; EN 61000-4-11
Bahn-AnwendungenEN 50121-3-2
Überspannungskategorie (EN 60950-1)II (≤ 5000 m)
Überspannungskategorie (EN 61010-1)II (≤ 5000 m)
Überspannungskategorie (EN 62477-1)III (≤ 2000 m)

Environmental Product Compliance

China RoHSZeitraum für bestimmungsgemäße Verwendung (EFUP): 25 Jahre;
Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads"

Klassifikationen


ETIM for 2904621 Niederspannungsschaltgeräte (EC002540)
Merkmal Wert
Spannungsart der Versorgungsspannung (EF002991) AC
1. Ausgangsspannung (EF006792) 24 V
Max. Ausgangsstrom 1 (EF008284) 20 A
Ausgangsspannung einstellbar (EF007002) Ja
Nennwert Ausgangsspannung 1 (EF009393) 24 V
Nennwert Ausgangsstrom 1 (EF009396) 10 A
Kurzschlussfest (EF007332) Ja
Bemessungsversorgungsspannung AC 50 Hz (EF007076) 400 V
Bemessungsversorgungsspannung AC 60 Hz (EF007077) 400 V
Bemessungsversorgungsspannung DC (EF007078) 260 V
Ausgangsspannung geregelt (EF003092) Ja
Leistungsaufnahme (EF000346) 274 VA
Leistungsabgabe (EF003034) 240 W
Stabilisiert (EF005302) Ja
Ausführung des elektrischen Anschlusses (EF003961) Schraubanschluss
Tragschienenmontage möglich (EF003972) Ja
Wandmontage möglich (EF003973) Nein
Geeignet für Reiheneinbau (EF001126) Nein
Einbauhöhe (EF000332) 130 mm
Direktmontage möglich (EF005689) Nein
Breite (EF000008) 50 mm
Höhe (EF000040) 130 mm
Tiefe (EF000049) 125 mm
Geeignet für Sicherheitsfunktionen (EF001597) Ja
SIL nach IEC 61508 (EF009889) ohne
Performance Level nach EN ISO 13849-1 (EF007399) ohne
Schutzart (IP) (EF005474) IP20
Schutzart (NEMA) (EF011959) sonstige

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF KATALOG PHOENIX STROMVERSORGUNGEN DE .pdf 27 Mbytes
