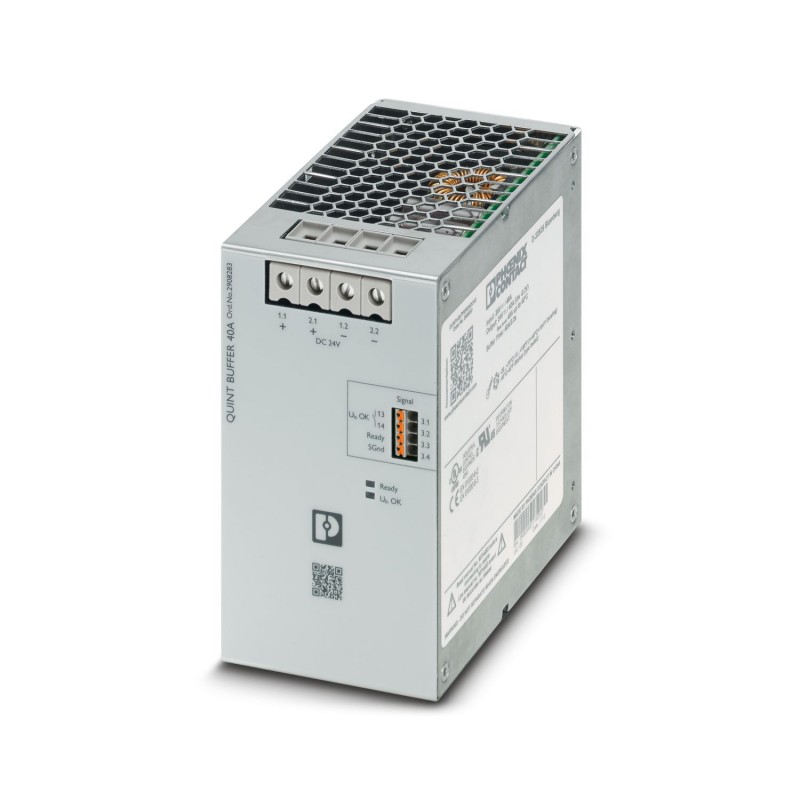

QUINT4-BUFFER/24DC/40 2908283 PHOENIX CONTACT Módulo de bateria de energia Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

QUINT4-BUFFER/24DC/40 2908283 PHOENIX CONTACT Módulo de bateria de energia

QUINT4-BUFFER/24DC/40

2908283

PHOENIX_CONTACT

Módulo de bateria de energia

Módulo de buffer QUINT com armazenamento de energia livre de manutenção em um capacitor para montagem em trilho, entrada: 24 V DC, saída: 24 V DC/40 A, incl. adaptador universal para trilho UTA 107 montado.

QUINT buffer module with maintenance-free capacitor-based energy storage for DIN rail mounting, input: 24 V DC, output: 24 V DC/40 A, including mounted UTA 107 universal DIN rail adapter.

Mais detalhes


Material de instalação de redes de telecomunicações DNT / FNT > Acessórios para o SAI (Sistema de Alimentação Ininterrupta)

Fontes de alimentação

Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT

Preço total: $472.96
Preço unitário: $472.96
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Related products

▲

Best sellers

▲

Mais informação

▲


Dados técnicos
Input data
Input voltage range22.5 V DC ... 30 V DC
Fixed backup threshold< 22 V DC
Voltage type of supply voltageDC
Current consumption Imax(UN, IOUT= IStat.Boost, ICharge= max)46 A (max.)
Current consumption INo-Load(UN, IOUT= 0, Icharge= 0)0.2 A (No-load)
Current consumption Icharge(UN, IOUT= 0, Icharge= max)0.8 A (charging process)
Buffer time0.2 s (40 A)
2 s (4 A)
Output data
Efficiency> 98 % (with charged energy storage device)
Connection in parallelno
Connection in seriesno
Mains operation
Output voltage24 V DC (depending on the input voltage)
Output current IN40 A
Power loss nominal load max.< 9 W
Buffer mode
Output voltagetyp. 22 V DC
Output current IN40 A (depending on output current)
Static Boost (IStat.Boost)45 A
Energy storage
Input
Nominal capacity2 mAh
General
IQ-Technologyno
Signaling
Signal state UIN OK
Connection labeling3.1, 3.2
Switching outputElectronic relays (OptoMOS)
State (configurable)UInOK
Output voltage30 V DC
Output can be loaded200 mA
LED status indicatorgreen (UInOK)
Signal thresholdInput voltage in the valid range
Signal state Ready
Connection labeling3.3
Switching outputTransistor output, active
State (configurable)Ready
State condition (configurable)State of charge = 100% or buffer mode
Output voltage24 V (UN- 2 V (typical))
Output can be loaded20 mA
Signal ground SGnd
Connection labeling3.4
FunctionSignal ground
Reference potential3.3 Ready
Electrical properties
Insulation voltage input, output / housing500 V
Product properties
Product typeBuffer module
Product familyQUINT BUFFER
MTBF (IEC 61709, SN 29500)2813895 h (40 °C)
Data management status
Article revision03
Insulation characteristics
Protection classSpecial application (SELV input voltage, hazardous voltages are generated in the device).
Overvoltage categoryI
Degree of pollution2
Life expectancy (electrolytic capacitors)
Time71660 h
Dimensions
Item dimensions
Width72 mm
Height130 mm
Depth125 mm
Installation dimensions
Installation distance right/left0 mm / 0 mm
Installation distance top/bottom50 mm / 50 mm
Mounting
Assembly notealignable: horizontally 0 mm, vertically 50 mm
Mounting positionhorizontal DIN rail NS 35, EN 60715
Material specifications
Housing materialMetal
Environmental and real-life conditions
Ambient conditions
Degree of protectionIP20
Ambient temperature (operation)-25 °C ... 70 °C (> 40 °C Derating: 0.56 %/K / > 60 °C Derating: 2.5 %/K)
Ambient temperature (storage/transport)-40 °C ... 70 °C
Ambient temperature (start-up type tested)-40 °C
Maximum altitude≤ 4000 m
Climatic class3K3 (in acc. with EN 60721)
Max. permissible relative humidity (operation)≤ 95 %
Standards and regulations
Electrical safety
Standard designationElectrical safety
Standards/specificationsIEC 60950-1/VDE 0805 (SELV)
Approvals
UL
IdentificationUL Listed UL 508
UL
IdentificationUL/C-UL Recognized UL 60950-1
EMC data
Electromagnetic compatibilityConformance with EMC Directive 2014/30/EU
Low Voltage DirectiveConformance with Low Voltage Directive 2014/35/EC
EMC requirements for noise emissionEN 61000-6-3
EN 61000-6-4
EMC requirements for noise immunityEN 61000-6-1
EN 61000-6-2
Noise emissionEN 55016
EN 61000-6-3
Electrostatic discharge
Standards/regulationsEN 61000-4-2
Electrostatic discharge
Contact discharge6 kV (Test Level 3)
Discharge in air8 kV (Test Level 3)
CommentsCriterion A
Electromagnetic HF field
Standards/regulationsEN 61000-4-3
Electromagnetic HF field
Frequency range80 MHz ... 6 GHz
Test field strength10 V/m
CommentsCriterion A
Fast transients (burst)
Standards/regulationsEN 61000-4-4
Fast transients (burst)
Input2 kV (Test Level 3 - asymmetrical)
Output2 kV (Test Level 3 - asymmetrical)
Signal2 kV (Test Level 3 - asymmetrical)
CommentsCriterion A
Surge voltage load (surge)
Input2 kV (Test Level 3 - asymmetrical)
Output2 kV (Test Level 3 - asymmetrical)
Conducted interference
Standards/regulationsEN 61000-4-6
Conducted interference
Frequency range0.15 MHz ... 80 MHz
CommentsCriterion A
Voltage10 V
Criteria
Criterion ANormal operating behavior within the specified limits.
Criterion BTemporary impairment to operational behavior that is corrected by the device itself.

ETIM for 2908283 Dados e telecomunicações (EC002850)
Característica Valor
Tipo de acessório/peça de reposição (EF000215) Outro
Acessório (EF013236) Sim
Peça de substituição (EF013237) Não
Largura (EF000008) 72 mm
Altura (EF000040) 131.05 mm
Profundidade (EF000049) 132.219796 mm
