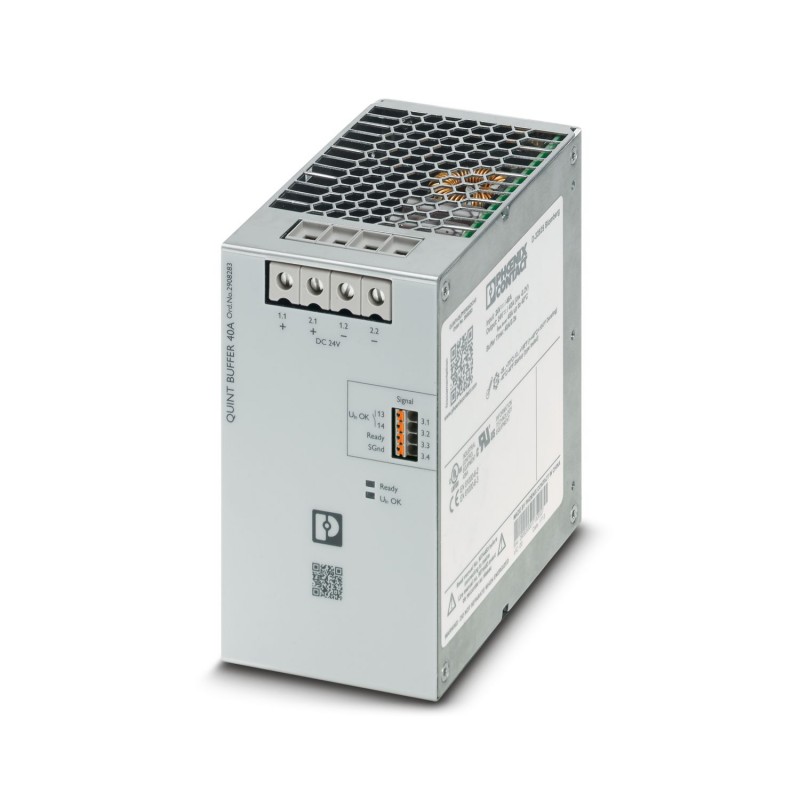

QUINT4-BUFFER/24DC/40 2908283 PHOENIX CONTACT Puffermodul
QUINT4-BUFFER/24DC/40
2908283
PHOENIX_CONTACT
Puffermodul
QUINT Puffermodul mit wartungsfreiem Energiespeicher auf einem Kondensator für die Hutschienenmontage, Eingang: 24 V DC, Ausgang: 24 V DC/40 A, inkl. Universaladapter für montierte Hutschiene UTA 107.
QUINT Puffermodul mit wartungsfreiem Energiespeicher auf Kondensatorbasis zur Tragschienenmontage, Eingang: 24 V DC, Ausgang: 24 V DC / 40 A, inkl. montiertem Universaltragschienenadapter UTA 107.
Installationsmaterial Kommunikationsnetze DNT/FNT > Zubehör/Ersatzteile für USV-Anlagen
Netzteile
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲| Eingangsspannungsbereich | 22,5 V DC ... 30 V DC |
| Zuschaltschwelle fix | < 22 V DC |
| Spannungsart der Versorgungsspannung | DC |
| Stromaufnahme Imax(UN, IOUT= IStat.Boost, ICharge= max) | 46 A (max.) |
| Stromaufnahme INo-Load(UN, IOUT= 0, ICharge= 0) | 0,2 A (Leerlauf) |
| Stromaufnahme ICharge(UN, IOUT= 0, ICharge= max) | 0,8 A (Ladevorgang) |
| Pufferzeit | 0,2 s (40 A) |
| 2 s (4 A) |
| Wirkungsgrad | > 98 % (bei geladenem Energiespeicher) |
| Parallelschaltbarkeit | nein |
| Serienschaltbarkeit | nein |
| Netzbetrieb | |
| Ausgangsspannung | 24 V DC (abhängig von der Eingangsspannung) |
| Ausgangsstrom IN | 40 A |
| Verlustleistung Nennlast maximal | < 9 W |
| Pufferbetrieb | |
| Ausgangsspannung | typ. 22 V DC |
| Ausgangsstrom IN | 40 A (abhängig vom Ausgangsstrom) |
| Statischer Boost (IStat.Boost) | 45 A |
| Eingang | |
| Nennkapazität | 2 mAh |
| Allgemein | |
| IQ-Technology | nein |
| Signalzustand UIN OK | |
| Anschlusskennzeichnung | 3.1, 3.2 |
| Schaltausgang | Elektronische Relais (OptoMOS) |
| Zustand (konfigurierbar) | UInOK |
| Ausgangsspannung | 30 V DC |
| Ausgang belastbar | 200 mA |
| LED-Statusanzeige | grün ( UInOK) |
| Signalschwelle | Eingangsspannung im gültigen Bereich |
| Signalzustand Ready | |
| Anschlusskennzeichnung | 3.3 |
| Schaltausgang | Transistorausgang, aktiv |
| Zustand (konfigurierbar) | Ready |
| Zustandsbedingung (konfigurierbar) | Ladezustand = 100% oder Pufferbetrieb |
| Ausgangsspannung | 24 V (UN- 2 V (typisch)) |
| Ausgang belastbar | 20 mA |
| Signalerde SGnd | |
| Anschlusskennzeichnung | 3.4 |
| Funktion | Signalerde |
| Bezugspotenzial | 3.3 Ready |
| Isolationsspannung Eingang, Ausgang/Gehäuse | 500 V |
| Produkttyp | Puffermodul |
| Produktfamilie | QUINT BUFFER |
| MTBF (IEC 61709, SN 29500) | 2813895 h (40 °C) |
| Datenpflegestand | |
| Artikelrevision | 03 |
| Isolationseigenschaften | |
| Schutzklasse | Spezielle Anwendung (Eingangsspannung SELV, gefährliche Spannungen werden im Gerät erzeugt). |
| Überspannungskategorie | I |
| Verschmutzungsgrad | 2 |
| Lebensdauererwartung (Elektrolytkondensatoren) | |
| Zeit | 71660 h |
| Artikelabmessungen | |
| Breite | 72 mm |
| Höhe | 130 mm |
| Tiefe | 125 mm |
| Einbaumaß | |
| Einbauabstand rechts/links | 0 mm / 0 mm |
| Einbauabstand oben/unten | 50 mm / 50 mm |
| Montagehinweis | anreihbar: horizontal 0 mm, vertikal 50 mm |
| Einbaulage | waagerechte Tragschiene NS 35, EN 60715 |
| Gehäusematerial | Metall |
| Umgebungsbedingungen | |
| Schutzart | IP20 |
| Umgebungstemperatur (Betrieb) | -25 °C ... 70 °C (> 40 °C Derating: 0,56 %/K / > 60 °C Derating: 2,5 %/K) |
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 70 °C |
| Umgebungstemperatur (Startup type tested) | -40 °C |
| Einsatzhöhe | ≤ 4000 m |
| Klimaklasse | 3K3 (nach EN 60721) |
| Max. zul. Luftfeuchtigkeit (Betrieb) | ≤ 95 % |
| Elektrische Sicherheit | |
| Normbezeichnung | Elektrische Sicherheit |
| Normen/Bestimmungen | IEC 60950-1/VDE 0805 (SELV) |
| UL | |
| Kennzeichnung | UL Listed UL 508 |
| UL | |
| Kennzeichnung | UL/C-UL Recognized UL 60950-1 |
| Elektromagnetische Verträglichkeit | Konformität zur EMV-Richtlinie 2014/30/EU |
| Niederspannungs-Richtlinie | Konformität zur NSR-Richtlinie 2014/35/EU |
| EMV-Anforderungen Störaussendung | EN 61000-6-3 |
| EN 61000-6-4 | |
| EMV-Anforderungen Störfestigkeit | EN 61000-6-1 |
| EN 61000-6-2 | |
| Störabstrahlung | EN 55016 |
| EN 61000-6-3 | |
| Entladung statischer Elektrizität | |
| Normen/Bestimmungen | EN 61000-4-2 |
| Entladung statischer Elektrizität | |
| Kontaktentladung | 6 kV (Prüfschärfegrad 3) |
| Luftentladung | 8 kV (Prüfschärfegrad 3) |
| Bemerkung | Kriterium A |
| Elektromagnetisches HF-Feld | |
| Normen/Bestimmungen | EN 61000-4-3 |
| Elektromagnetisches HF-Feld | |
| Frequenzbereich | 80 MHz ... 6 GHz |
| Prüffeldstärke | 10 V/m |
| Bemerkung | Kriterium A |
| Schnelle Transienten (Burst) | |
| Normen/Bestimmungen | EN 61000-4-4 |
| Schnelle Transienten (Burst) | |
| Eingang | 2 kV (Prüfschärfegrad 3 - unsymmetrisch) |
| Ausgang | 2 kV (Prüfschärfegrad 3 - unsymmetrisch) |
| Signal | 2 kV (Prüfschärfegrad 3 - unsymmetrisch) |
| Bemerkung | Kriterium A |
| Stoßspannungsbelastung (Surge) | |
| Eingang | 2 kV (Prüfschärfegrad 3 - unsymmetrisch) |
| Ausgang | 2 kV (Prüfschärfegrad 3 - unsymmetrisch) |
| Leitungsgeführte Beeinflussung | |
| Normen/Bestimmungen | EN 61000-4-6 |
| Leitungsgeführte Beeinflussung | |
| Frequenzbereich | 0,15 MHz ... 80 MHz |
| Bemerkung | Kriterium A |
| Spannung | 10 V |
| Kriterien | |
| Kriterium A | Normales Betriebsverhalten innerhalb der festgelegten Grenzen. |
| Kriterium B | Vorübergehende Beeinträchtigung des Betriebsverhaltens, die das Gerät selbst wieder korrigiert. |
| Merkmal | Wert |
|---|---|
| Art des Zubehörs/Ersatzteils (EF000215) | sonstige |
| Zubehör (EF013236) | Ja |
| Ersatzteil (EF013237) | Nein |
| Breite (EF000008) | 72 mm |
| Höhe (EF000040) | 131.05 mm |
| Tiefe (EF000049) | 132.219796 mm |
