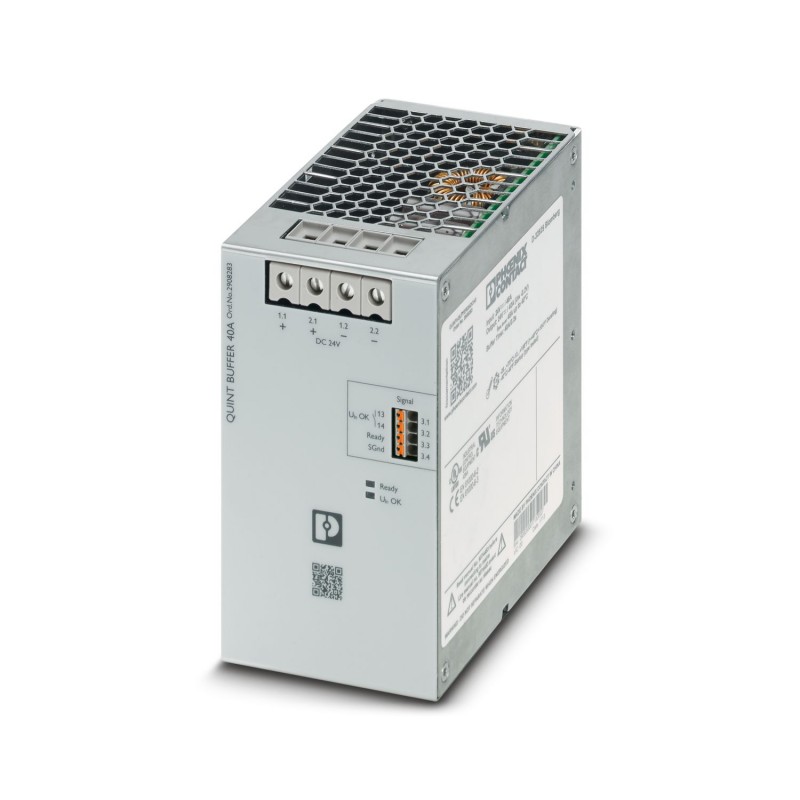

QUINT4-BUFFER/24DC/40 2908283 PHOENIX CONTACT Modulo buffer
QUINT4-BUFFER/24DC/40
2908283
PHOENIX_CONTACT
Modulo buffer
Modulo tampone QUINT con accumulatore di energia esente da manutenzione su condensatore per montaggio su guida, ingresso: 24 V DC, uscita: 24 V DC/40 A, incl. adattatore universale per guida UTA 107 montata.
Modulo buffer QUINT con accumulatore di energia che non richiede manutenzione grazie al condensatore per il montaggio su guida di supporto, ingresso: 24 V DC, uscita: 24 V DC / 40 A, incl. adattatore per guide di supporto universali montato UTA 107.
materiale d’installazione per reti di comunicazione dnt/fnt > accessori per impianti UPS
Alimentatori
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲| Range tensione d'ingresso | 22,5 V DC ... 30 V DC |
| Soglia di collegamento fissa | < 22 V DC |
| Tipo di tensione della tensione di alimentazione | DC |
| Corrente assorbita Imax(UN, IOUT= IBoost stat., ICharge= max) | 46 A (max.) |
| Corrente assorbita INo-Load(UN, IOUT= 0, ICharge= 0) | 0,2 A (a vuoto) |
| Corrente assorbita ICharge(UN, IOUT= 0, ICharge= max) | 0,8 A (Procedura di ricarica) |
| Tempo di copertura | 0,2 s (40 A) |
| 2 s (4 A) |
| Efficienza | > 98 % (con accumulo carico) |
| Collegamento in parallelo | no |
| Possibilità di collegamento in serie | no |
| Funzionamento della rete | |
| Tensione d'uscita | 24 V DC (In funzione della tensione di ingresso) |
| Corrente di uscita IN | 40 A |
| Max. potenza dissipata con carico nominale | < 9 W |
| Modalità buffer | |
| Tensione d'uscita | tip. 22 V DC |
| Corrente di uscita IN | 40 A (a seconda della corrente d'uscita) |
| Statico Boost (IStat. Boost) | 45 A |
| Ingresso | |
| Capacità nominale | 2 mAh |
| Note generali | |
| IQ-Technology | no |
| Stato del segnale UIN OK | |
| Identificazione delle connessioni | 3.1, 3.2 |
| Uscita ON-OFF | Relè elettronici (OptoMOS) |
| Stato (configurabile) | UInOK |
| Tensione di uscita | 30 V DC |
| Uscita resistente | 200 mA |
| Segnalazione di stato a LED | verde ( UInOK) |
| Onda di segnale | Tensione di ingresso nel range valido |
| Stato del segnale Ready | |
| Identificazione delle connessioni | 3.3 |
| Uscita ON-OFF | Uscita transistor, attiva |
| Stato (configurabile) | Ready |
| Condizione dello stato (configurabile) | Stato di carica = 100% o modalità buffer |
| Tensione di uscita | 24 V (UN- 2 V (tipico)) |
| Uscita resistente | 20 mA |
| Terra di segnale SGnd | |
| Identificazione delle connessioni | 3.4 |
| Funzione | Terra di segnale |
| Potenziale di riferimento | 3.3 Ready |
| Tensione di isolamento ingresso, uscita/custodia | 500 V |
| Tipo di prodotto | Modulo buffer |
| Famiglia di prodotti | QUINT BUFFER |
| MTBF (IEC 61709, SN 29500) | 2813895 h (40 °C) |
| Stato di manutenzione dei dati | |
| Revisione articolo | 03 |
| Caratteristiche di isolamento | |
| Classe di protezione | Applicazione speciale (tensione di ingresso SELV, nell'apparecchio si creano tensioni pericolose). |
| Categoria di sovratensione | I |
| Grado d'inquinamento | 2 |
| Aspettativa del ciclo di vita (condensatori elettrici) | |
| Tempo | 71660 h |
| Dimensioni articolo | |
| Larghezza | 72 mm |
| Altezza | 130 mm |
| Profondità | 125 mm |
| Dimensioni di montaggio | |
| Distanza di montaggio destra/sinistra | 0 mm / 0 mm |
| Distanza di montaggio in alto/in basso | 50 mm / 50 mm |
| Nota per il montaggio | affiancabile: orizzontale 0 mm, verticale 50 mm |
| Posizione d'installazione | Guida di supporto orizzontale NS 35, EN 60715 |
| Materiale custodia | Metallo |
| Condizioni ambientali | |
| Grado di protezione | IP20 |
| Temperatura ambiente (esercizio) | -25 °C ... 70 °C (> 40 °C Derating: 0,56 %/K / > 60 °C Derating: 2,5 %/K) |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 70 °C |
| Temperatura ambiente (Startup type tested) | -40 °C |
| Altezza | ≤ 4000 m |
| Classe di climatizzazione | 3K3 (a norma EN 60721) |
| Umidità dell'aria massima consentita (funzionamento) | ≤ 95 % |
| Sicurezza elettrica | |
| Definizione norma | Sicurezza elettrica |
| Norme/disposizioni | IEC 60950-1/VDE 0805 (SELV) |
| UL | |
| Siglatura | UL Listed UL 508 |
| UL | |
| Siglatura | UL/C-UL Recognized UL 60950-1 |
| Compatibilità elettromagnetica | Conformità alla direttiva EMC 2014/30/EU |
| Direttiva sulla bassa tensione | Conformità alla direttiva LVD 2014/35/CE |
| Requisiti delle interferenze elettromagnetiche Emissione di disturbi | EN 61000-6-3 |
| EN 61000-6-4 | |
| Requisiti delle interferenze elettromagnetiche Immunità ai disturbi | EN 61000-6-1 |
| EN 61000-6-2 | |
| Emissione di disturbi | EN 55016 |
| EN 61000-6-3 | |
| Scariche elettrostatiche | |
| Norme/Disposizioni | EN 61000-4-2 |
| Scariche elettrostatiche | |
| Scarica contatti | 6 kV (Grado severità collaudo 3) |
| Scarica in aria | 8 kV (Grado severità collaudo 3) |
| Osservazioni | Criterio A |
| Campi elettromagnetici ad alta frequenza | |
| Norme/Disposizioni | EN 61000-4-3 |
| Campi elettromagnetici ad alta frequenza | |
| Frequenza | 80 MHz ... 6 GHz |
| Forza del campo di prova | 10 V/m |
| Osservazioni | Criterio A |
| Transitori veloci (Burst) | |
| Norme/Disposizioni | EN 61000-4-4 |
| Transitori veloci (Burst) | |
| Ingresso | 2 kV (Grado severità collaudo 3 - asimmetrico) |
| Uscita | 2 kV (Grado severità collaudo 3 - asimmetrico) |
| Segnale | 2 kV (Grado severità collaudo 3 - asimmetrico) |
| Osservazioni | Criterio A |
| Sollecitazione degli impulsi di tensione (Surge) | |
| Ingresso | 2 kV (Grado severità collaudo 3 - asimmetrico) |
| Uscita | 2 kV (Grado severità collaudo 3 - asimmetrico) |
| Influenza condotta | |
| Norme/Disposizioni | EN 61000-4-6 |
| Influenza condotta | |
| Frequenza | 0,15 MHz ... 80 MHz |
| Osservazioni | Criterio A |
| Tensione | 10 V |
| Criteri | |
| Criterio A | Segnalazione di stato normale entro i limiti fissati. |
| Criterio B | Segnalazione di stato temporaneamente compromessa, corretta automaticamente dal dispositivo. |
| Caratteristica | Valore |
|---|---|
| tipo di accessori/pezzi di ricambio (EF000215) | altro |
| accessorio (EF013236) | Sì |
| pezzo di ricambio (EF013237) | No |
| larghezza (EF000008) | 72 mm |
| altezza (EF000040) | 131.05 mm |
| profondità (EF000049) | 132.219796 mm |
