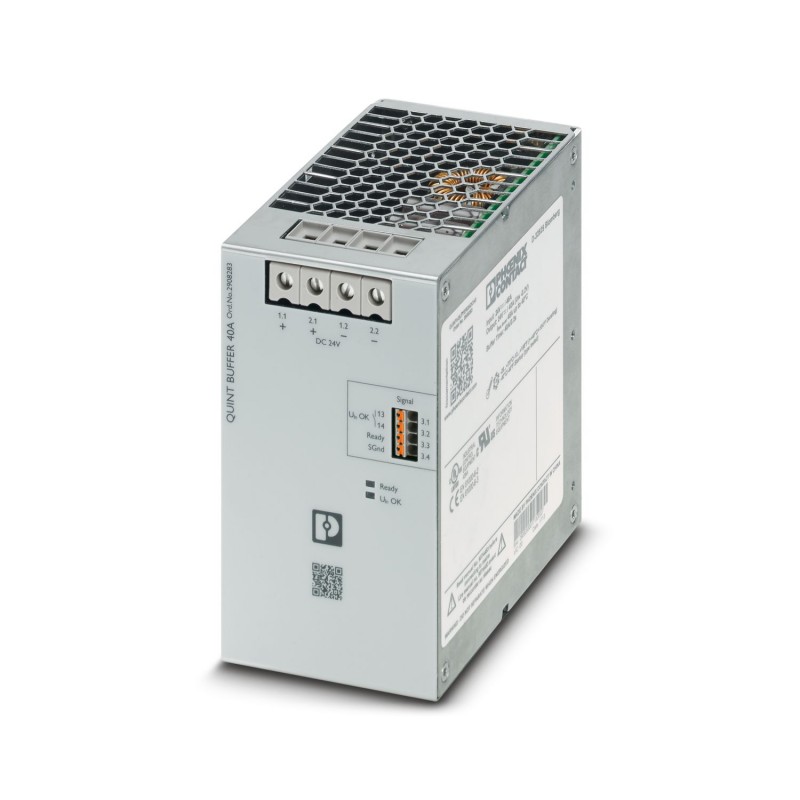

QUINT4-BUFFER/24DC/40 2908283 PHOENIX CONTACT Module tampon Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

QUINT4-BUFFER/24DC/40 2908283 PHOENIX CONTACT Module tampon

QUINT4-BUFFER/24DC/40

2908283

PHOENIX_CONTACT

Module tampon

Module tampon QUINT avec stockage d’énergie sans entretien sur condensateur pour montage sur rail, entrée : 24 V DC, sortie : 24 V DC/40 A, avec adaptateur universel pour rail UTA 107 monté.

Accumulateur buffer QUINT avec accumulateur d'énergie sans entretien à condensateur pour montage sur profilé, entrée : 24 V DC, sortie : 24 V DC / 40 A, avec adaptateur de profilé universel UTA 107 monté.

Plus de détails


Installation de réseaux de communication > Accessoires pour installations d'ASI

Alimentations

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

Prix total: $469.99
Prix unitaire: $469.99
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Related products

▲

Les plus vendus

▲

En savoir plus

▲


Caractéristiques techniques
Données d'entrée
Plage de tension d'entrée22,5 V DC ... 30 V DC
Seuil de commutation fixe< 22 V DC
Type de tension de la tension d'alimentationDC
Courant absorbé Imax(UN, IOUT= IStat.Boost, ICharge= max)46 A (max.)
Courant absorbé INo-Load(UN, IOUT= 0, ICharge= 0)0,2 A (marche à vide)
Courant absorbé ICharge(UN, IOUT= 0, ICharge= max)0,8 A (Processus de charge)
Durée de sauvegarde0,2 s (40 A)
2 s (4 A)
Données de sortie
Rendement> 98 % (pour accumulateur d'énergie chargé)
Montage en parallèle autorisénon
Connectabilité en sérienon
Fonctionnement sur secteur
Tension de sortie24 V DC (dépend de la tension d'entrée)
Courant de sortie IN40 A
Puissance dissipée charge nominale max.< 9 W
Fonctionnement en tampon
Tension de sortietyp. 22 V DC
Courant de sortie IN40 A (en fonction du courant de sortie)
Boost statique (IStat.Boost)45 A
Stockage d’énergie
Entrée
Capacité nominale2 mAh
Généralités
IQ-Technologynon
Signalisation
État du signal UIN OK
Repérage des raccordements3.1, 3.2
Sortie de couplageRelais électroniques (OptoMOS)
État (configurable)UInOK
Tension de sortie30 V DC
Sortie résistante200 mA
Indicateur d'état LEDvert ( UInOK)
Seuil de signalLa tension d'entrée est dans la plage de tension valide
État du signal Ready
Repérage des raccordements3.3
Sortie de couplageSortie de transistor, activée
État (configurable)Ready
Condition d'état (configurable)État du chargement = 100 % ou fonctionnement en tampon
Tension de sortie24 V (UN- 2 V (typique))
Sortie résistante20 mA
Masse SGnd
Repérage des raccordements3.4
FonctionMasse
Potentiel de référence3.3 Ready
Propriétés électriques
Tension d'isolement entrée, sortie/boîtier500 V
Propriétés du produit
Type de produitModule tampon
Gamme de produitsQUINT BUFFER
MTBF (IEC 61709, SN 29500)2813895 h (40 °C)
État de la gestion des données
Révision de l'article03
Propriétés d'isolation
Classe de protectionApplication spéciale (tension d'entrée SELV, tensions dangereuses créées dans le dispositif).
Catégorie de surtensionI
Degré de pollution2
Espérance de vie (condensateurs électrolytiques)
Temps71660 h
Dimensions
Dimensions de l'article
Largeur72 mm
Hauteur130 mm
Profondeur125 mm
Dimensions de montage
Distance de montage à droite/à gauche0 mm / 0 mm
Distance de montage en haut/en bas50 mm / 50 mm
Montage
Instructions de montagejuxtaposable : horizontalement 0 mm, verticalement 50 mm
Emplacement pour le montageProfilé horizontal NS 35, EN 60715
Indications sur les matériaux
Matériau du boîtierMétallique
Conditions environnementales et de durée de vie
Conditions ambiantes
Indice de protectionIP20
Température ambiante (fonctionnement)-25 °C ... 70 °C (> 40 °C Derating: 0,56 %/K / > 60 °C Derating: 2,5 %/K)
Température ambiante (stockage/transport)-40 °C ... 70 °C
Température ambiante (type de démarrage testé)-40 °C
Hauteur d'utilisation≤ 4000 m
Classe climatique3K3 (selon EN 60721)
Humidité de l'air max. admissible (service)≤ 95 %
Normes et spécifications
Sécurité électrique
Désignation de la normeSécurité électrique
Normes/prescriptionsCEI 60950-1/VDE 0805 (SELV)
Homologations
UL
RepérageUL Listed UL 508
UL
RepérageUL/C-UL Recognized UL 60950-1
Données CEM
Compatibilité électromagnétiqueConformité à la directive CEM 2014/30/UE
Directive basse tensionConformité à la directive NSR 2014/35/UE
Règles CEM Perturbations radioélectriquesEN 61000-6-3
EN 61000-6-4
Règles CEM - Immunité électromagnétiqueEN 61000-6-1
EN 61000-6-2
ÉmissionsEN 55016
EN 61000-6-3
Décharge électrostatique
Normes/PrescriptionsEN 61000-4-2
Décharge électrostatique
Décharge par contact6 kV (Sévérité de contrôle 3)
Décharge dans l'air8 kV (Sévérité de contrôle 3)
RemarqueCritère A
Champ électromagnétique HF
Normes/PrescriptionsEN 61000-4-3
Champ électromagnétique HF
Plage de fréquence80 MHz ... 6 GHz
Intensité de champ10 V/m
RemarqueCritère A
Transitoires électriques rapides (en salves)
Normes/PrescriptionsEN 61000-4-4
Transitoires électriques rapides (en salves)
Entrée2 kV (Sévérité de contrôle 3 - asymétrique)
Sortie2 kV (Sévérité de contrôle 3 - asymétrique)
Signal2 kV (Sévérité de contrôle 3 - asymétrique)
RemarqueCritère A
Contrainte de surtension transitoire (Surge)
Entrée2 kV (Sévérité de contrôle 3 - asymétrique)
Sortie2 kV (Sévérité de contrôle 3 - asymétrique)
Perturbations conduites
Normes/PrescriptionsEN 61000-4-6
Perturbations conduites
Plage de fréquence0,15 MHz ... 80 MHz
RemarqueCritère A
Tension10 V
Critères
Critère AFonctionnement normal dans le cadre des limites fixées.
Critère BPerturbation temporaire du fonctionnement, que le dispositif corrige de lui-même.

ETIM for 2908283 Installation de réseaux de communication (EC002850)
Caractéristique Valeur
Type d'accessoire (EF000215) Autre
Accessoire (EF013236) Oui
Pièce détachée (EF013237) Non
Largeur (EF000008) 72 mm
Hauteur (EF000040) 131.05 mm
Profondeur (EF000049) 132.219796 mm
