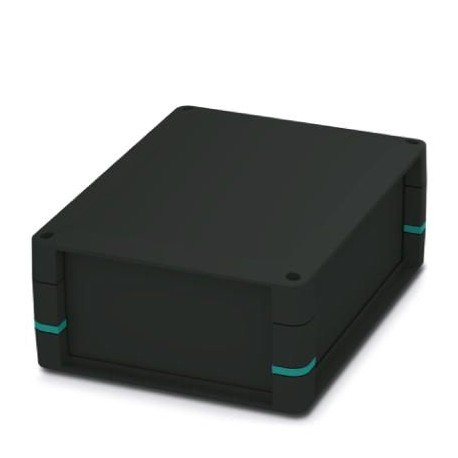

UCS 237-195-H-CCD 9005 2203458 PHOENIX CONTACT Caixa eletrônica
UCS 237-195-H-CCD 9005
2203458
PHOENIX_CONTACT
Produto sob demanda, sem reembolso.
Caixa eletrônica

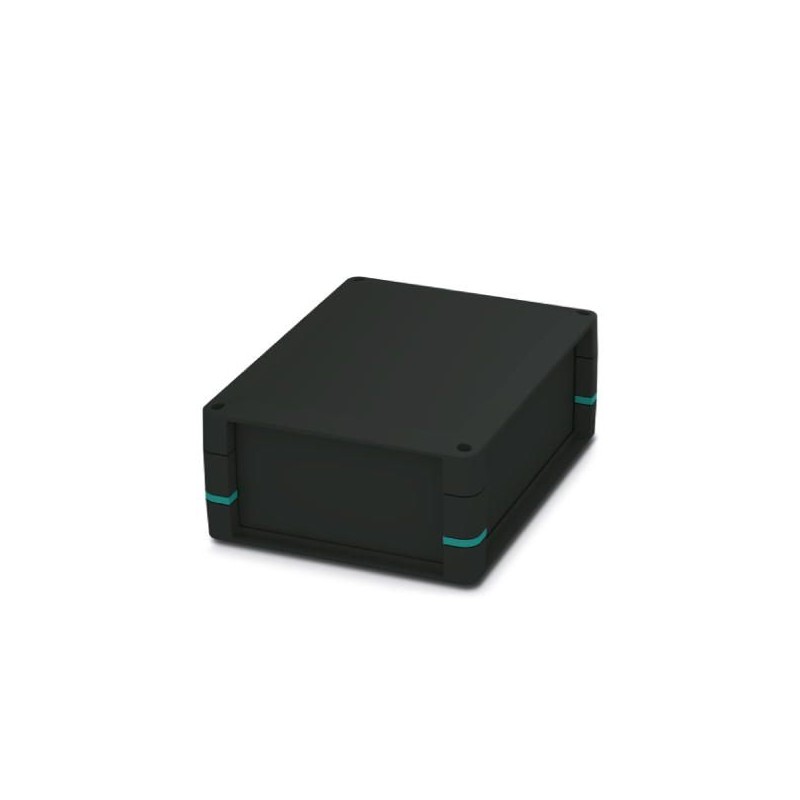

Gabinete completo para placas de circuito impresso, fixado em insertos angulares, inclui metades da carcaça, paredes laterais fechadas, insertos angulares com fixação de placa, parafusos para fixação da carcaça e da placa, cor preta da carcaça com inserções angulares azul turquesa
Sistemas de armários elétricos > Estojo para eletrônica
Caixas eletrônicas
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 2203458 |
|---|---|
| Quantidade de embalagem (VPE) | 1 Unid |
| GTIN | 4055626403441 |
| Peso por unidade (exclusive embalagem) | 832,000 GRM |
| Número do imposto alfandegário | 85389099 |
| País de origem | DE (Alemanha) |
Dimensões
| Desenho de medidas | |
|---|---|
| Largura [ w ] | 237 mm |
| Altura [ h ] | 195 mm |
| Profundidade [ d ] | 67 mm |
| Medidas | 211,8 mm x 169,8 mm (Dimensão máxima da placa de circuito impresso) |
Condições ambientais
| Temperatura ambiente (armazenamento/transporte) | -40 °C ... 55 °C |
|---|---|
| Temperatura ambiente (montagem) | -5 °C ... 100 °C |
| Temperatura ambiente (funcionamento) | -40 °C ... 100 °C (dependendo da potência de dissipação) |
| Umidade relativa do ar (armazenamento/transporte) | 80 % |
Dados da placa circuito impresso
| Quantidade de suportes de placa de circuito impresso | 1 |
|---|---|
| Indicação sobre suportes de placa de circuito impresso | Este artigo está preparado para uma placa de circuito impresso. É possível fixar outras placas de circuito impresso com a ajuda de coroas adesivas (acessórios). |
| Espessura da placa de circuito impresso | 0,8 mm ... 3 mm |
| Área total de placa de circuito impresso | 36040 mm² |
| Tipo de fixação de placa de circuito impresso | Conexão a parafuso |
Dissipação de potência de caixa individual com 20 °C
| Temperatura ambiente | 20 °C |
|---|---|
| Fator de redução | 1 |
| Posição de montagem | vertical |
| Dissipação de potência | 42 W |
Dissipação de potência de caixa individual com 30 °C
| Temperatura ambiente | 40 °C |
|---|---|
| Fator de redução | 0,66 |
| Posição de montagem | vertical |
| Dissipação de potência | 27,8 W |
Dissipação de potência de caixa individual com 40 °C
| Temperatura ambiente | 60 °C |
|---|---|
| Fator de redução | 0,4 |
| Posição de montagem | vertical |
| Dissipação de potência | 17,1 W |
Resistência mecânica/tambor rotativo de queda
| Especificação de teste | DIN EN 60068-2-31 (VDE 0468-2-31):2009-04 |
|---|---|
| Altura de queda | 50 cm |
| Quantidade de ciclos de queda | 50 |
Teste de vibração
| Especificação de teste | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
|---|---|
| Frequência | 10 - 150 - 10 Hz |
| Velocidade Sweep | 1 oitava/min |
| Amplitude | 0,15 mm (10 - 58,1 Hz) |
| Aceleração | 2g (58,1 - 150 Hz) |
| Duração do teste por eixo | 2,5 h |
| Sentidos de teste | Eixo X, Y e Z |
Choques
| Especificação de teste | DIN EN 60068-2-27 (VDE 0468-2-27):2010-02 |
|---|---|
| Tipo de choque | Semi-seno |
| Aceleração | 15g |
| Duração do choque | 11 ms |
| Número de choques por sentido | 3 |
| Sentidos de teste | Eixo X, Y e Z (positivo e negativo) |
Resistência térmica (ensaio de pressão esférica)
| Especificação de teste | DIN EN 60695-10-2 (VDE 0471-10-2):2016-01 |
|---|---|
| Temperatura | 125 °C |
| Duração do teste | 1 h |
| Força | 20 N |
Teste para avaliar o perigo de incêndio (fio incandescente)
| Especificação de teste | DIN EN 60695-2-11 (VDE 0471-2-11):2014-11 |
|---|---|
| Temperatura | 850 °C |
| Período de exposição | 30 s |
Teste de substâncias que interferem na pintura
| Resultado | Aprovado no teste |
|---|---|
| Especificação de teste | VW PV 3.10.7:2005-02 |
Graus de proteção graças à caixa (código IP)
| Especificação de teste | DIN EN 60529 (VDE 0470-1):2014-09 |
|---|---|
| Resultado Grau de proteção Código IP | IP40 |
Indicação sobre a montagem
| Torque de aperto/rotações | Conexão a parafuso das metades da caixa: 1,2 Nm-1,4 Nm / 500 rpm-1000 rpm |
|---|---|
| Fixação da placa de circuito impresso no inserto para cantos: 0,4 Nm-0,5 Nm / 500 rpm-1000 rpm | |
| Forma de acionamento da cabeça do parafuso | Conexão a parafuso das metades da caixa: Torx®com ranhura longitudinal(T10) |
| Fixação da placa de circuito impresso: Torx®com ranhura longitudinal(T7) |
Classificações
| Característica | Valor |
|---|---|
| Material (EF002169) | Outro |
| Cor (EF000007) | Preto |
