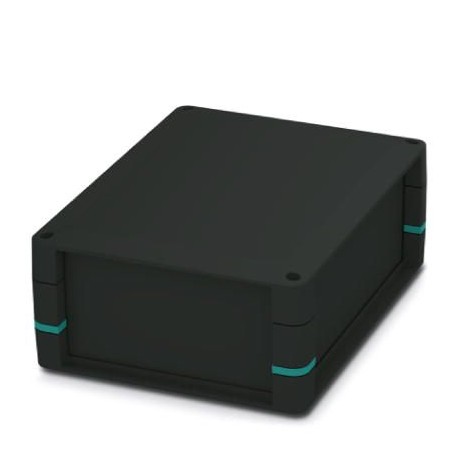

UCS 237-195-H-CCD 9005 2203458 PHOENIX CONTACT Custodie per elettronica
UCS 237-195-H-CCD 9005
2203458
PHOENIX_CONTACT
Prodotto su richiesta, non accetta il ritorno.
Custodie per elettronica

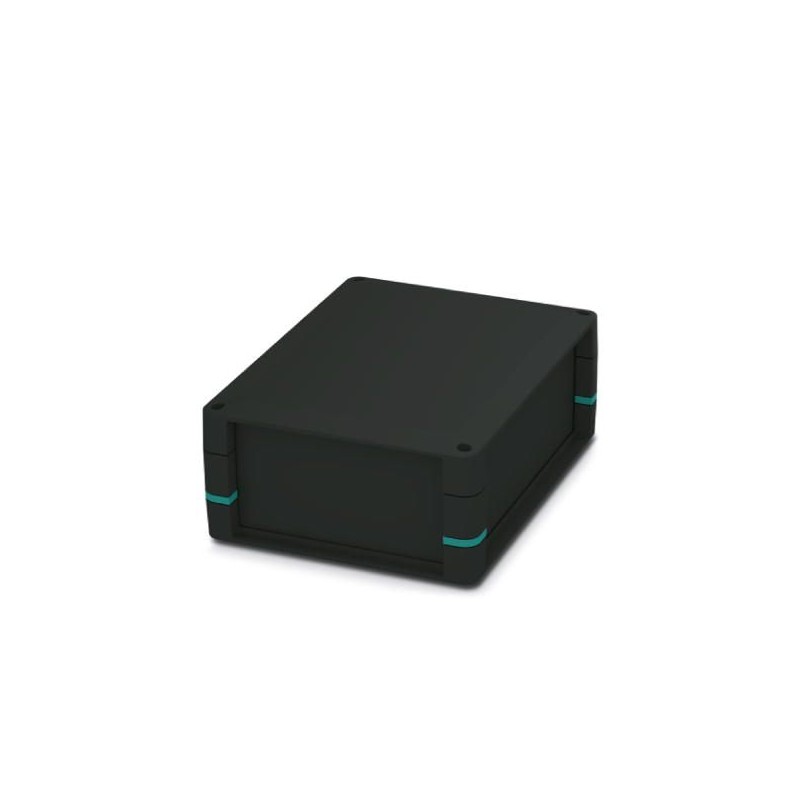

Custodia completa per circuiti stampati, fissata in inserti angolari, include metà dell'alloggiamento, pareti laterali chiuse, inserti angolari con fissaggio a piastra, viti per il fissaggio dell'alloggiamento e della scheda, colore dell'alloggiamento nero con inserti angolari blu turchese
sistemi di armadi elettrici > cassetta vuota per dispositivi elettronici
Custodie elettroniche
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2203458 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | ACFCAA - |
| GTIN | 4055626403441 |
| Peso per pezzo (confezione esclusa) | 832,000 g |
| Numero tariffa doganale | 85389099 |
Caratteristiche articolo
| Tipo | UCS 237-195-H-CCD 9005 |
|---|---|
| Cod. Art. | 2203458 |
| Tipo di custodia | Custodia universale |
| Esecuzione | alto |
Misura indicata
| Disegno quotato | |
|---|---|
| Larghezza [ w ] | 237 mm |
| Altezza [ h ] | 195 mm |
| Profondità [ d ] | 67 mm |
| Dimensioni | 211,8 mm x 169,8 mm (Dimensioni massime del circuito stampato) |
Indicazioni materiale
| Colore (RAL) | nero (9005) |
|---|---|
| Classe di combustibilità a norma UL 94 | V0 |
| Materiale custodia | PC |
Condizioni ambientali
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 55 °C |
|---|---|
| Temperatura ambiente (montaggio) | -5 °C ... 100 °C |
| Temperatura ambiente (esercizio) | -40 °C ... 100 °C (in base alla potenza dissipata) |
| Umidità dell'aria relativa (trasporto e stoccaggio) | 80 % |
Indicazioni sul circuito stampato
| Numero degli alloggiamenti dei circuiti stampati | 1 |
|---|---|
| Indicazioni sugli alloggiamenti dei circuiti stampati | Questo articolo è pronto per un circuito stampato. È possibile fissare ulteriori circuiti stampati con l'ausilio di calotte adesive (accessori). |
| Spessore circuito stampato | 0,8 mm ... 3 mm |
| Superficie totale del circuito stampato | 36040 mm² |
| Tipologia di fissaggio del circuito stampato | Collegamento a vite |
Potenza dissipata custodia singola a 20 °C
| Temperatura di utilizzo | 20 °C |
|---|---|
| Fattore di riduzione | 1 |
| Posizione d'installazione | verticale |
| Potenza dissipata | 42 W |
Potenza dissipata custodia singola a 30 °C
| Temperatura di utilizzo | 40 °C |
|---|---|
| Fattore di riduzione | 0,66 |
| Posizione d'installazione | verticale |
| Potenza dissipata | 27,8 W |
Potenza dissipata custodia singola a 40 °C
| Temperatura di utilizzo | 60 °C |
|---|---|
| Fattore di riduzione | 0,4 |
| Posizione d'installazione | verticale |
| Potenza dissipata | 17,1 W |
Resistenza meccanica/tamburo rotante
| Specifica di prova | DIN EN 60068-2-31 (VDE 0468-2-31):2009-04 |
|---|---|
| Altezza di caduta | 50 cm |
| Numero dei cicli di caduta | 50 |
Prova vibrazioni
| Specifica di prova | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
|---|---|
| Frequenza | 10 - 150 - 10 Hz |
| Velocità sweep | 1 ottavo/min |
| Ampiezza | 0,15 mm (10 - 58,1 Hz) |
| Accelerazione | 2g (58,1 - 150 Hz) |
| Durata di prova per asse | 2,5 h |
| Direzioni di prova | Asse X, Y e Z |
Urti
| Specifica di prova | DIN EN 60068-2-27 (VDE 0468-2-27):2010-02 |
|---|---|
| Forma d'urto | Semisinusoidale |
| Accelerazione | 15g |
| Durata urti | 11 ms |
| Numero di urti per direzione | 3 |
| Direzioni di prova | Asse X, Y e Z (pos. e neg.) |
Resistenza al calore (prova di pressione della sfera)
| Specifica di prova | DIN EN 60695-10-2 (VDE 0471-10-2):2016-01 |
|---|---|
| Temperatura | 125 °C |
| Durata di prova (ore) | 1 h |
| Forza | 20 N |
Prova di valutazione del pericolo di esplosione (filo incandescente)
| Specifica di prova | DIN EN 60695-2-11 (VDE 0471-2-11):2014-11 |
|---|---|
| Temperatura | 850 °C |
| Durata di applicazione | 30 s |
Test per sostanze che interferiscono con l'adesione della vernice
| Risultato | Controllo superato |
|---|---|
| Specifica di prova | VW PV 3.10.7:2005-02 |
Gradi di protezione della custodia (codice IP)
| Specifica di prova | DIN EN 60529 (VDE 0470-1):2014-09 |
|---|---|
| Risultato livello di protezione codice IP | IP40 |
Indicazioni sul montaggio
| Coppia di serraggio / velocità | Collegamento a vite a metà delle custodie: 1,2 Nm-1,4 Nm / 500 rpm-1000 rpm |
|---|---|
| Fissaggio del circuito stampato sull'inserto angolare: 0,4 Nm-0,5 Nm / 500 rpm-1000 rpm | |
| Testa della vite del tipo di apparecchio | Collegamento a vite a metà delle custodie: Torx®con fessura longitudinale(T10) |
| Fissaggio del circuito stampato: Torx®con fessura longitudinale(T7) |
Classifiche
| Caratteristica | Valore |
|---|---|
| materiale (EF002169) | altro |
| colore (EF000007) | nero |
