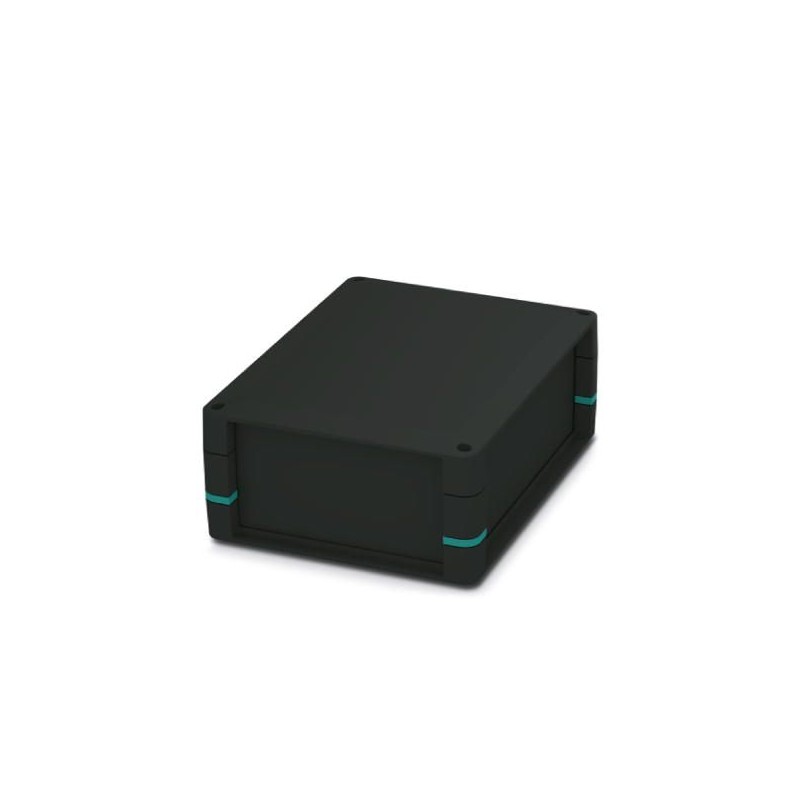

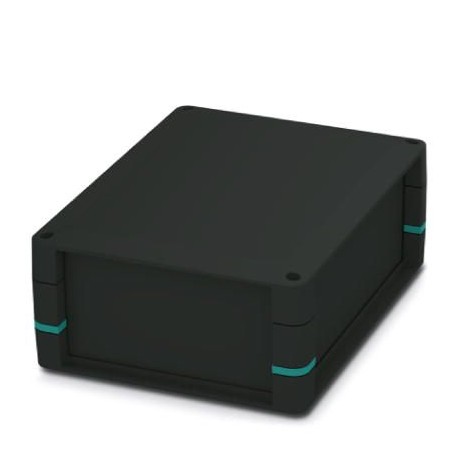

UCS 237-195-H-CCD 9005 2203458 PHOENIX CONTACT Boîtier électronique
UCS 237-195-H-CCD 9005
2203458
PHOENIX_CONTACT
Article à la demande, sans remboursement.
Boîtier électronique
Boîtier complet pour circuits imprimés, fixé dans des inserts angulaires, comprend des moitiés de boîtier, des parois latérales fermées, des inserts angulaires avec fixation de plaque, des vis pour la fixation du boîtier et de la carte, couleur de boîtier noir avec inserts angulaires bleu turquoise
Armoires, coffrets, boites, baies, pupitres et accessoires > Coffret électronique vide
Boîtiers
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 2203458 |
|---|---|
| Unité de conditionnement | 1 pcs |
| GTIN | 4055626403441 |
| Poids par pièce (hors emballage) | 0,832 KGM |
| Numéro du tarif douanier | 85389099 |
| Pays d'origine | DE (Allemagne) |
Propriétés de l'article
| Type | UCS 237-195-H-CCD 9005 |
|---|---|
| Réf. | 2203458 |
| Type de boîtier | Boîtiers universels |
| Version | élevé |
Dimensions
| Dessin coté | |
|---|---|
| Largeur [ w ] | 237 mm |
| Hauteur [ h ] | 195 mm |
| Profondeur [ d ] | 67 mm |
| Dimensions | 211,8 mm x 169,8 mm (Dimensions maximales des circuits imprimés) |
Indications sur les matériaux
| Coloris (RAL) | noir (9005) |
|---|---|
| Classe d'inflammabilité selon UL 94 | V0 |
| Matériau du boîtier | PC |
Conditions d'environnement
| Température ambiante (stockage/transport) | -40 °C ... 55 °C |
|---|---|
| Température ambiante (montage) | -5 °C ... 100 °C |
| Température ambiante (fonctionnement) | -40 °C ... 100 °C (en fonction de la puissance dissipée) |
| Humidité rel. de l'air (stockage/transport) | 80 % |
Indications concernant le circuit imprimé
| Nombre de supports de circuits imprimés | 1 |
|---|---|
| Remarque relative aux supports de circuits imprimés | Cet article est préparé pour un circuit imprimé. D’autres circuits imprimés peuvent être fixés à l’aide de supports autocollants (accessoires). |
| Épaisseur du C.I. | 0,8 mm ... 3 mm |
| Surface totale de circuit imprimé | 36040 mm² |
| Type de fixation de circuits imprimés | Raccordement vissé |
Puissance dissipée boîtier individuel à 20 °C
| Température ambiante | 20 °C |
|---|---|
| Facteur de réduction | 1 |
| Emplacement pour le montage | vertical |
| Puissance dissipée | 42 W |
Puissance dissipée boîtier individuel à 30 °C
| Température ambiante | 40 °C |
|---|---|
| Facteur de réduction | 0,66 |
| Emplacement pour le montage | vertical |
| Puissance dissipée | 27,8 W |
Puissance dissipée boîtier individuel à 40 °C
| Température ambiante | 60 °C |
|---|---|
| Facteur de réduction | 0,4 |
| Emplacement pour le montage | vertical |
| Puissance dissipée | 17,1 W |
Résistance mécanique/Essai répété
| Spécification de contrôle | DIN EN 60068-2-31 (VDE 0468-2-31):2009-04 |
|---|---|
| Hauteur de chute | 50 cm |
| Nombre de cycles de chutes | 50 |
Essai de vibration
| Spécification de contrôle | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
|---|---|
| Fréquence | 10 - 150 - 10 Hz |
| Vitesse de balayage | 1 octave/min |
| Amplitude | 0,15 mm (10 - 58,1 Hz) |
| Accélération | 2g (58,1 - 150 Hz) |
| Durée de contrôle par axe | 2,5 h |
| Sens du contrôle | Axes X, Y et Z |
Chocs
| Spécification de contrôle | DIN EN 60068-2-27 (VDE 0468-2-27):2010-02 |
|---|---|
| Forme de choc | Semi-sinusoïdal |
| Accélération | 15g |
| Durée des chocs | 11 ms |
| Nombre de chocs dans chaque sens | 3 |
| Sens du contrôle | Axes X, Y et Z (pos. et nég.) |
Résistance thermique (essai à la bille)
| Spécification de contrôle | DIN EN 60695-10-2 (VDE 0471-10-2):2016-01 |
|---|---|
| Température | 125 °C |
| Durée de contrôle (heures) | 1 h |
| Force | 20 N |
Essai pour évaluer le risque de feu (résistance au fil incandescent)
| Spécification de contrôle | DIN EN 60695-2-11 (VDE 0471-2-11):2014-11 |
|---|---|
| Température | 850 °C |
| Temps d'action | 30 s |
Test des substances pouvant nuire à l'adhérence des peintures
| Résultat | Test réussi |
|---|---|
| Spécification de contrôle | VW PV 3.10.7:2005-02 |
Types de protection via les boîtiers (code IP)
| Spécification de contrôle | DIN EN 60529 (VDE 0470-1):2014-09 |
|---|---|
| Résultat degré de protection code IP | IP40 |
Indication de montage
| Couple de serrage/Vitesse de rotation | Raccordement vissé des deux parties du boîtier: 1,2 Nm-1,4 Nm / 500 rpm-1000 rpm |
|---|---|
| Fixation du circuit imprimé sur l'insert de montant d'angle: 0,4 Nm-0,5 Nm / 500 rpm-1000 rpm | |
| Forme d’entraînement de la tête de vis | Raccordement vissé des deux parties du boîtier: Torx®avec fente longitudinale(T10) |
| Fixation du circuit imprimé: Torx®avec fente longitudinale(T7) |
Classifications
| Caractéristique | Valeur |
|---|---|
| Matériau (EF002169) | Autre |
| Couleur (EF000007) | Noir |
