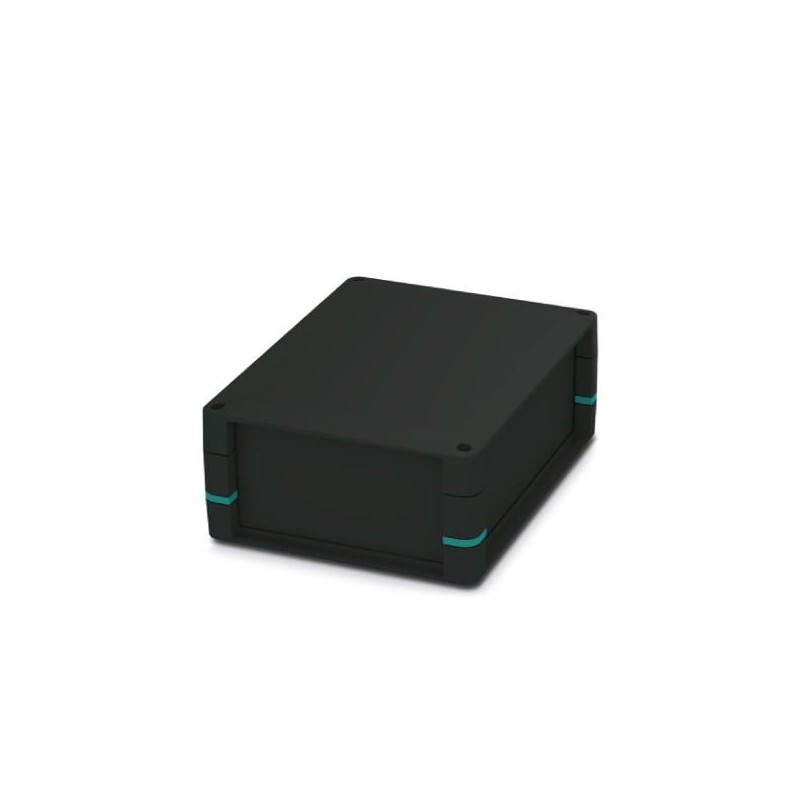

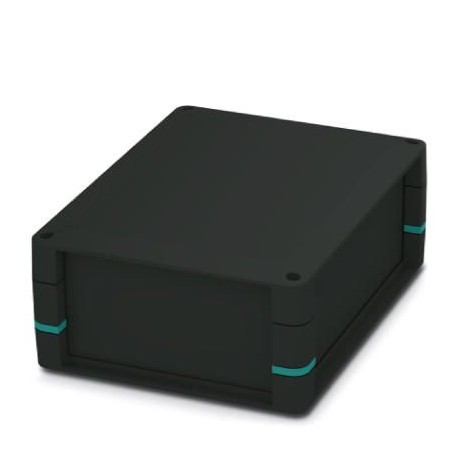

UCS 237-195-H-CCD 9005 2203458 PHOENIX CONTACT Elektronikgehäuse
UCS 237-195-H-CCD 9005
2203458
PHOENIX_CONTACT
Artikel auf Anfrage, das gebe keine Rückkehr.
Elektronikgehäuse
Komplettgehäuse für Leiterplatten, fixiert in Winkeleinsätzen, inklusive Gehäusehälften, geschlossenen Seitenwänden, Winkeleinsätzen mit Plattenbefestigung, Schrauben für Gehäuse- und Platinenbefestigung, schwarze Gehäusefarbe mit türkisblauen Winkeleinsätzen
Schaltschranksysteme > Elektronik-Leergehäuse
Elektronische Gehäuse
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 2203458 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | F1 - Elektronikgehäuse |
| GTIN | 4055626403441 |
| Gewicht pro Stück (exklusive Verpackung) | 832,000 g |
| Gewicht pro Stück (inklusive Verpackung) | 832,000 g |
| Zolltarifnummer | 85389099 |
| Herkunftsland | DE (Deutschland) |
Artikeleigenschaften
| Typ | UCS 237-195-H-CCD 9005 |
|---|---|
| Art.-Nr. | 2203458 |
| Gehäuseart | Universalgehäuse |
| Ausführung | hoch |
Maßangaben
| Maßzeichnung | |
|---|---|
| Breite [ w ] | 237 mm |
| Höhe [ h ] | 195 mm |
| Tiefe [ d ] | 67 mm |
| Maße | 211,8 mm x 169,8 mm (Maximale Leiterplattenabmessung) |
Umgebungsbedingungen
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 55 °C |
|---|---|
| Umgebungstemperatur (Montage) | -5 °C ... 100 °C |
| Umgebungstemperatur (Betrieb) | -40 °C ... 100 °C (in Abhängigkeit der Verlustleistung) |
| Relative Luftfeuchte (Lagerung/Transport) | 80 % |
Angaben zur Leiterplatte
| Anzahl der Leiterplattenaufnahmen | 1 |
|---|---|
| Hinweis zu Leiterplattenaufnahmen | Dieser Artikel ist für eine Leiterplatte vorbereitet. Weitere Leiterplatten können mit Hilfe von Klebedomen (Zubehör) befestigt werden. |
| Leiterplattenstärke | 0,8 mm ... 3 mm |
| Leiterplattenfläche gesamt | 36040 mm² |
| Art der Leiterplattenbefestigung | Verschraubung |
Verlustleistung Einzelgehäuse bei 20 °C
| Umgebungstemperatur | 20 °C |
|---|---|
| Reduktionsfaktor | 1 |
| Einbaulage | vertikal |
| Verlustleistung | 42 W |
Verlustleistung Einzelgehäuse bei 30 °C
| Umgebungstemperatur | 40 °C |
|---|---|
| Reduktionsfaktor | 0,66 |
| Einbaulage | vertikal |
| Verlustleistung | 27,8 W |
Verlustleistung Einzelgehäuse bei 40 °C
| Umgebungstemperatur | 60 °C |
|---|---|
| Reduktionsfaktor | 0,4 |
| Einbaulage | vertikal |
| Verlustleistung | 17,1 W |
Mechanische Festigkeit/Falltrommel
| Prüfspezifikation | DIN EN 60068-2-31 (VDE 0468-2-31):2009-04 |
|---|---|
| Fallhöhe | 50 cm |
| Anzahl der Fallzyklen | 50 |
Vibrationsprüfung
| Prüfspezifikation | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
|---|---|
| Frequenz | 10 - 150 - 10 Hz |
| Sweep-Geschwindigkeit | 1 Oktave/min |
| Amplitude | 0,15 mm (10 - 58,1 Hz) |
| Beschleunigung | 2g (58,1 - 150 Hz) |
| Prüfdauer je Achse | 2,5 h |
| Prüfrichtungen | X-, Y- und Z-Achse |
Schocken
| Prüfspezifikation | DIN EN 60068-2-27 (VDE 0468-2-27):2010-02 |
|---|---|
| Schockform | Halbsinus |
| Beschleunigung | 15g |
| Schockdauer | 11 ms |
| Anzahl der Schocks je Richtung | 3 |
| Prüfrichtungen | X-, Y- und Z-Achse (pos. und neg.) |
Wärmebeständigkeit (Kugeldruckprüfung)
| Prüfspezifikation | DIN EN 60695-10-2 (VDE 0471-10-2):2016-01 |
|---|---|
| Temperatur | 125 °C |
| Prüfdauer | 1 h |
| Kraft | 20 N |
Prüfung zur Beurteilung der Brandgefahr (Glühdraht)
| Prüfspezifikation | DIN EN 60695-2-11 (VDE 0471-2-11):2014-11 |
|---|---|
| Temperatur | 850 °C |
| Einwirkdauer | 30 s |
Test auf lackbenetzungsstörende Stoffe
| Ergebnis | Prüfung bestanden |
|---|---|
| Prüfspezifikation | VW PV 3.10.7:2005-02 |
Schutzarten durch Gehäuse (IP-Code)
| Prüfspezifikation | DIN EN 60529 (VDE 0470-1):2014-09 |
|---|---|
| Ergebnis Schutzgrad IP-Code | IP40 |
Hinweis zur Montage
| Anzugsdrehmoment / Drehzahl | Verschraubung der Gehäusehälften: 1,2 Nm-1,4 Nm / 500 rpm-1000 rpm |
|---|---|
| Befestigung der Leiterplatte auf dem Eckeinleger: 0,4 Nm-0,5 Nm / 500 rpm-1000 rpm | |
| Antriebsform Schraubenkopf | Verschraubung der Gehäusehälften: Torx®mit Längsschlitz(T10) |
| Befestigung der Leiterplatte: Torx®mit Längsschlitz(T7) |
Klassifikationen
| Merkmal | Wert |
|---|---|
| Werkstoff (EF002169) | sonstige |
| Farbe (EF000007) | schwarz |
