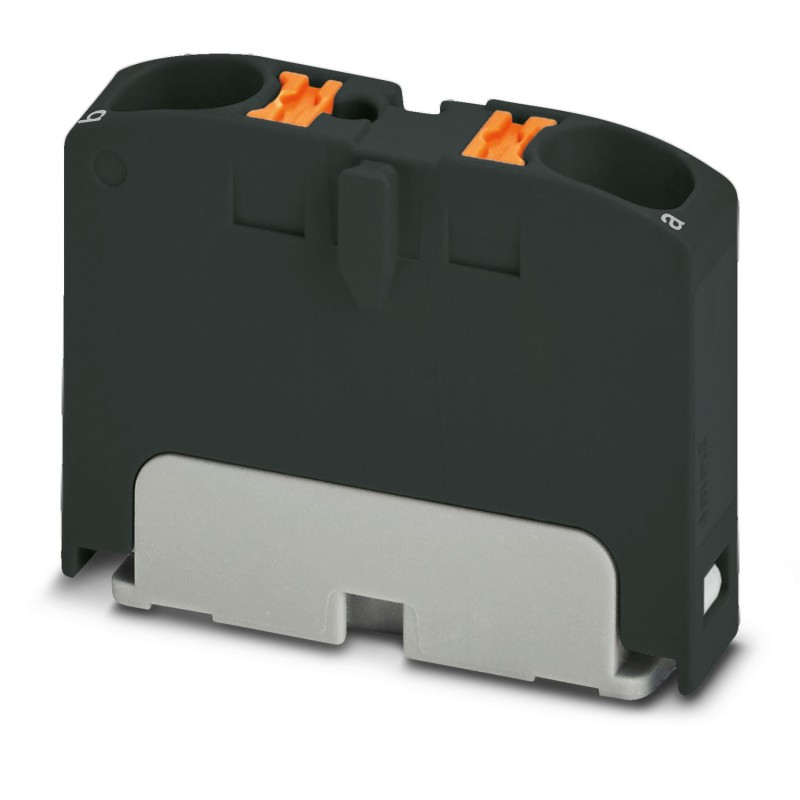

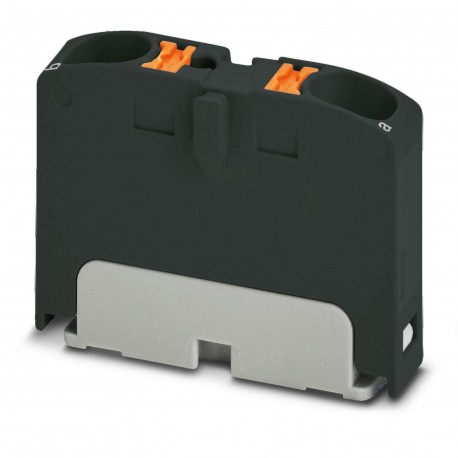

PTFIX 2X4 BK 1028367 PHOENIX CONTACT Bloco para distribuição, Borne de base, tensão nominal: 450 V, corrente.. Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

PTFIX 2X4 BK 1028367 PHOENIX CONTACT Bloco para distribuição, Borne de base, tensão nominal: 450 V, corrente..

PTFIX 2X4 BK

1028367

PHOENIX_CONTACT

50

Bloco para distribuição, Borne de base, tensão nominal: 450 V, corrente nominal: 32, tipo de Conexão: Conexão push-in, número de conexões: 2, seção: 0,2 mm2-6 mm2, calibre de diâmetro de fios: 24-10, largura: 6,2 mm, altura: 21,7 mm, cor: preto, tipo de montagem: encravar no adaptador para trilho

Bloco de distribuição, Terminal de base, tensão nominal: 800 V, corrente nominal: 32 A, número de ligações: 2, tipo de ligação: Ligação push-in, Secção de dimensionamento: 4 mm², Secção de encaixe: 0,2 mm² - 6 mm², Tipo de montagem: Adaptador de intertravamento em calha, Montagem direta com flange, Antena, cor: preto

Monoblock, Basic terminal block, nom. voltage: 800 V, nominal current: 32 A, number of connections: 2, connection method: Push-in connection, Rated cross section: 4 mm2, cross section: 0.2 mm2 - 6 mm2, Push-in connection, mounting type: for snapping onto a DIN rail adapter, Direct mounting with flange, Free-hanging, color: black

Mais detalhes


Blocos de terminais > Terminal de conexão de passagem

Sistema de bloco FIX

Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT

Preço total: $74.59
Preço unitário: $1.49
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Related products

▲

Best sellers

▲

Mais informação

▲


Dados técnicos
Product properties
Product typeDistributor terminal block
Number of connections2
Number of rows1
Data management status
Article revision02
Insulation characteristics
Overvoltage categoryIII
Electrical properties
Rated surge voltage8 kV
Maximum power dissipation for nominal condition1.02 W
Connection data
Number of connections per level2
Nominal cross section4 mm²
Rated cross section AWG12
Stripping length10 mm ... 12 mm
Connection in acc. with standardIEC 60947-7-1
Conductor cross section rigid0.2 mm² ... 6 mm²
Cross section AWG24 ... 10 (converted acc. to IEC)
Conductor cross section flexible0.2 mm² ... 4 mm²
Conductor cross section, flexible [AWG]24 ... 12 (converted acc. to IEC)
Conductor cross-section flexible (ferrule without plastic sleeve)0.2 mm² ... 4 mm²
Flexible conductor cross section (ferrule with plastic sleeve)0.2 mm² ... 4 mm²
2 conductors with the same cross section, flexible, with TWIN ferrule with plastic sleeve0.5 mm² ... 1 mm²
Nominal current32 A
Maximum load current38 A (bei 6 mm² Leiterquerschnitt starr)
Maximum total currentThe maximum load current of the individual terminal point must not be exceeded.
Nominal voltage800 V
NoteThe IEC 60947-7-1 standard applies for the use of mounting accessories.
Nominal cross section4 mm²
Stripping length10 mm ... 12 mm
Internal cylindrical gageA4
Connection in acc. with standardIEC 60998-2-2
Nominal voltage450 V (in accordance with IEC 60998-2-2)
Connection cross sections directly pluggable
Conductor cross section rigid0.5 mm² ... 6 mm²
Conductor cross section, rigid [AWG]20 ... 10 (converted acc. to IEC)
Conductor cross-section flexible (ferrule without plastic sleeve)0.75 mm² ... 4 mm²
Flexible conductor cross section (ferrule with plastic sleeve)0.5 mm² ... 4 mm²
Dimensions
Width6.2 mm
Height28.6 mm
Depth21.7 mm
Material specifications
Colorblack (RAL 9005)
Flammability rating according to UL 94V0
Insulating material groupI
Insulating materialPA
Static insulating material application in cold-60 °C
Relative insulation material temperature index (Elec., UL 746 B)130 °C
Fire protection for rail vehicles (DIN EN 45545-2) R22HL 1 - HL 3
Fire protection for rail vehicles (DIN EN 45545-2) R23HL 1 - HL 3
Fire protection for rail vehicles (DIN EN 45545-2) R24HL 1 - HL 3
Fire protection for rail vehicles (DIN EN 45545-2) R26HL 1 - HL 3
Surface flammability NFPA 130 (ASTM E 162)passed
Specific optical density of smoke NFPA 130 (ASTM E 662)passed
Smoke gas toxicity NFPA 130 (SMP 800C)passed
Electrical tests
Surge voltage test
Test voltage setpoint9.8 kV
ResultTest passed
Temperature-rise test
Requirement temperature-rise testIncrease in temperature ≤ 45 K
ResultTest passed
Short-time withstand current 4 mm²0.48 kA
Short-time withstand current 6 mm²0.72 kA
ResultTest passed
Power-frequency withstand voltage
Test voltage setpoint2 kV
ResultTest passed
Mechanical properties
Mechanical data
Open side panelNo
Mechanical tests
Mechanical strength
ResultTest passed
Attachment on the carrier
ResultTest passed
NoteWhen aligning several blocks, the foot elements should be placed in a way that maximum 2 blocks are free-hanging in between. Flange elements should be placed after every 6 blocks.
Depending on the application case and mechanical load, other arrangements of the mounting accessory can also be chosen.
One DIN rail adapter PTFIX-NS35 is intended for maximum 9 blocks.
Test for conductor damage and slackening
Rotation speed10 rpm
Revolutions135
Conductor cross section/weight0.2 mm² / 0.2 kg
4 mm² / 0.9 kg
6 mm² / 1.4 kg
ResultTest passed
Environmental and real-life conditions
Aging
Temperature cycles192
ResultTest passed
Needle-flame test
Time of exposure30 s
ResultTest passed
Oscillation/broadband noise
SpecificationDIN EN 50155 (VDE 0115-200):2008-03
SpectrumService life test category 2, bogie-mounted
Frequencyf1= 5 Hz to f2= 250 Hz
ASD level6.12 (m/s²)²/Hz
Acceleration3.12g
Test duration per axis5 h
Test directionsX-, Y- and Z-axis
ResultTest passed
Shocks
SpecificationDIN EN 50155 (VDE 0115-200):2008-03
Pulse shapeHalf-sine
Acceleration30g
Shock duration18 ms
Number of shocks per direction3
Test directionsX-, Y- and Z-axis (pos. and neg.)
ResultTest passed
Ambient conditions
Ambient temperature (operation)-60 °C ... 110 °C (Operating temperature range incl. self-heating; for max. short-term operating temperature, see RTI Elec.)
Ambient temperature (storage/transport)-25 °C ... 60 °C (for a short time, no longer than 24 h, -60°C to +70°C)
Ambient temperature (assembly)-5 °C ... 70 °C
Ambient temperature (actuation)-5 °C ... 70 °C
Permissible humidity (operation)20 % ... 90 %
Permissible humidity (storage/transport)30 % ... 70 %
Standards and regulations
Connection in acc. with standardIEC 60947-7-1
IEC 60998-2-2
Mounting
Mounting typefor snapping onto a DIN rail adapter
Direct mounting with flange
Free-hanging

ETIM for 1028367 Bloco de terminais (EC000897)
Característica Valor
Corrente nominal especificada In (EF008250) 32 A
Tensão especificada de funcionamento (EF000228) 800 V
Tipo de ligação elétrica 1 (EF002526) Outro
Tipo de ligação elétrica 2 (EF002527) Outro
Número de fixações por nível (EF002660) 2
Material do corpo isolante (EF007543) Outro
Classe de inflamabilidade do material de selagem de acordo com UL 94 (EF002521) V0
Largura (EF000008) 6.2 mm
Altura (EF000040) 28.6 mm
Profundidade (EF000049) 21.7 mm
Placa de fecho necessária (EF002525) Não
Cor (EF000007) Preto
Níveis ligados internamente (EF002661) Sim
