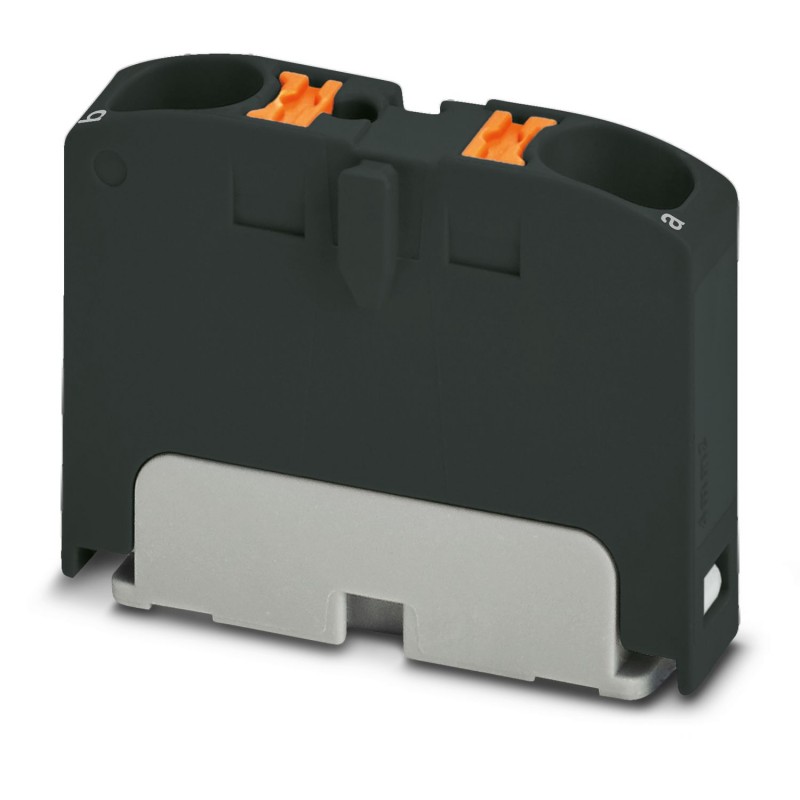

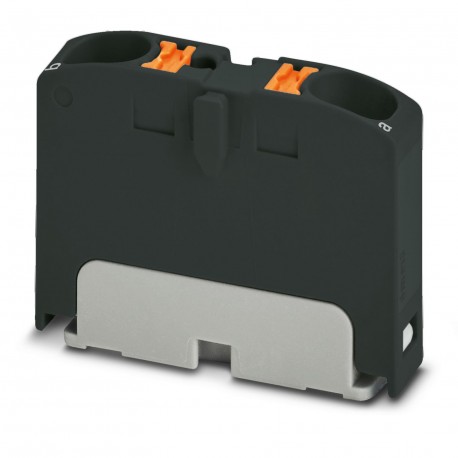

PTFIX 2X4 BK 1028367 PHOENIX CONTACT Monobloque, Borna de base, tensión nominal: 800 V, corriente nominal: 3..
PTFIX 2X4 BK
1028367
PHOENIX_CONTACT
50
Monobloque, Borna de base, tensión nominal: 800 V, corriente nominal: 32 A, número de conexiones: 2, tipo de conexión: Conexión push-in, Sección de dimensionamiento: 4 mm², sección: 0,2 mm² - 6 mm², Conexión push-in, clase de montaje: enclavar en adaptador para carril, Montaje directo con una brida, Aéreo, color: negro
Monobloque, Abrazadera de base, Tensión nominal: 800 V, Corriente nominal: 32 A, Número de conexiones: 2, Tipo de conexión: Conexión a presión, Dimensionamiento de la sección: 4 mm2, sección: 0,2 mm2 - 6 mm2, Conexión a presión, Tipo de montaje: montaje en adaptadores para montaje en carril de soporte, Montaje directo con brida, Móvil, color: negro
Bloques de terminales > Terminal de conexión de paso
Sistema de bloque FIX
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos técnicos
Características del artículo
| Tipo de producto | Terminal de distribución |
| Número de conexiones | 2 |
| Número de filas | 1 |
| Estado de mantenimiento de datos | |
| Revisión de artículos | 02 |
| Características de aislamiento | |
| Categoría de sobretensión | Iii |
Características eléctricas
| Dimensionamiento de la tensión de impulso | 8 kV |
| Máxima disipación de potencia en condiciones nominales | 1,02 W |
Datos de conexión
| Número de conexiones por plan | 2 |
| Sección nominal | 4 mm² |
| Sección de dimensionamiento AWG | 12 |
| Longitud de la sección a pelar | 10 mm ... 12 milímetros |
| Conexión conforme a la norma | IEC 60947-7-1 |
| Sección transversal del conductor rígido | 0,2 mm² ... 6 mm² |
| Sección transversal del conductor AWG | 24 ... 10 (convertido según IEC) |
| Sección transversal flexible del conductor | 0,2 mm² ... 4 mm² |
| Sección transversal de conductor flexible [AWG] | 24 ... 12 (convertido según IEC) |
| Sección transversal del conductor flexible (terminal de cable sin collar de aislamiento) | 0,2 mm² ... 4 mm² |
| Sección transversal del conductor flexible (orejeta y collar de plástico) | 0,2 mm² ... 4 mm² |
| 2 conductores de idéntica sección flexible con casquillo TWIN con collarín de plástico | 0,5 mm² ... 1 mm² |
| Corriente nominal | 32 A |
| Corriente de carga máxima | 38 A (bei 6 mm² Leiterquerschnitt starr) |
| Corriente acumulada máxima | No se debe exceder la corriente de carga máxima de los puntos de conexión individuales. |
| Tensión nominal | 800 V |
| nota | La norma IEC 60947-7-1 solo se aplica al uso de accesorios de fijación. |
| Sección nominal | 4 mm² |
| Longitud de la sección a pelar | 10 mm ... 12 milímetros |
| Almohadilla de medición | A4 |
| Conexión conforme a la norma | IEC 60998-2-2 |
| Tensión nominal | 450 V (según IEC 60998-2-2) |
| Secciones transversales de conexión directa enchufables | |
| Sección transversal del conductor rígido | 0,5 mm² ... 6 mm² |
| Sección transversal de conductor sólido [AWG] | 20 ... 10 (convertido según IEC) |
| Sección transversal del conductor flexible (terminal de cable sin collar de aislamiento) | 0,75 mm² ... 4 mm² |
| Sección transversal del conductor flexible (orejeta y collar de plástico) | 0,5 mm² ... 4 mm² |
Dimensiones
| Ancho | 6,2 milímetros |
| altura | 28,6 milímetros |
| profundidad | 21,7 milímetros |
Información del material
| Color | negro (RAL 9005) |
| Clase de combustibilidad según UL 94 | V0 |
| Grupo de materiales aislantes | El |
| Material aislante | PAPÁ |
| Inserto de material aislante estático en frío | -60 °C |
| Índice de temperatura relativa del material aislante (elec., UL 746 B) | °C 130 |
| Protección contra incendios para vehículos ferroviarios (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protección contra incendios para vehículos ferroviarios (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protección contra incendios para vehículos ferroviarios (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protección contra incendios para vehículos ferroviarios (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Inflamabilidad superficial NFPA 130 (ASTM E 162) | Excedido |
| NFPA 130 (ASTM E 662) Densidad óptica específica de humos | Excedido |
| NFPA 130 Toxicidad de humos (SMP 800C) | Excedido |
Controles eléctricos
| Prueba de voltaje de impulso | |
| Valor nominal de la tensión de prueba | 9,8 kV |
| Resultado | Prueba superada |
| Prueba de temperatura ambiente | |
| Requisito de verificación de calefacción | Aumento de temperatura ≤ 45 K |
| Resultado | Prueba superada |
| Resistencia de corriente a corto plazo 4 mm² | 0,48 kA |
| Resistencia de corriente a corto plazo 6 mm² | 0,72 kA |
| Resultado | Prueba superada |
| Rigidez dieléctrica a la frecuencia de la red | |
| Valor nominal de la tensión de prueba | 2 kilov |
| Resultado | Prueba superada |
Características mecánicas
| Datos mecánicos | |
| Pared lateral abierta | No |
Controles mecánicos
| Resistencia mecánica | |
| Resultado | Prueba superada |
| Montaje en el soporte | |
| Resultado | Prueba superada |
| nota | Para la colocación de varios bloques uno al lado del otro, los pies deben colocarse de tal manera que queden espacio para un máximo de 2 bloques. Los elementos de brida deben colocarse después de cada 6 bloques. |
| Sin embargo, dependiendo del caso de aplicación y la carga mecánica, también se pueden seleccionar otros arreglos de accesorios de montaje. | |
| Se proporciona un adaptador de carril DIN PTFIX-NS35 para hasta 9 bloques. | |
| Prueba de integridad y estabilidad del conductor | |
| Velocidad de rotación | 10 rpm |
| Vueltas | 135 |
| Sección transversal del conductor/peso | 0,2 mm2/0,2 kg |
| 4 milímetros2/0,9 kg | |
| 6 mm2/1,4 kg | |
| Resultado | Prueba superada |
Condiciones de vida ambientales y eléctricas
| Envejecimiento | |
| Ciclo de temperatura | 192 |
| Resultado | Prueba superada |
| Prueba de llama de aguja | |
| Duración de la solicitud | 30 s |
| Resultado | Prueba superada |
| Vibración/ruido de banda ancha | |
| Especificación de la prueba | DIN EN 50155 (VDE 0115-200):2008-03 |
| Espectro | Categoría 2 Verificación de vida eléctrica, montado en carro |
| frecuencia | F1= 5 Hz hasta f2= 250 Hz |
| Nivel de TEA | 6,12 (m/s²)²/Hz |
| Aceleración | 3,12 g |
| Duración de la prueba por eje | 5 h |
| Instrucciones de la prueba | Ejes X, Y y Z |
| Resultado | Prueba superada |
| Shock | |
| Especificación de la prueba | DIN EN 50155 (VDE 0115-200):2008-03 |
| Forma de choque | Semi-sinusoidal |
| Aceleración | 30g |
| Duración del choque | 18 ms |
| Número de choques por dirección | 3 |
| Instrucciones de la prueba | Ejes X, Y y Z (pos. y neg.) |
| Resultado | Prueba superada |
| Condiciones ambientales | |
| Temperatura ambiente (en funcionamiento) | -60 °C ... 110 °C (Rango de temperatura de funcionamiento incluido el autocalentamiento, temperatura máxima de funcionamiento a corto plazo cf. RTI Elec.) |
| Temperatura ambiente (almacenamiento/transporte) | -25 °C ... 60 °C (para corta duración, no más de 24 h, de -60 °C a +70 °C) |
| Temperatura ambiente (montaje) | -5 °C ... 70 °C |
| Temperatura ambiente (activación) | -5 °C ... 70 °C |
| Humedad admisible (funcionamiento) | 20 % ... 90 % |
| Humedad admisible (almacenamiento/transporte) | 30 % ... 70 % |
Normativa y requisitos
| Conexión conforme a la norma | IEC 60947-7-1 |
| IEC 60998-2-2 |
Montaje
| Tipo de montaje | Montaje en adaptadores para montaje en un riel de soporte |
| Montaje directo con brida | |
| Móvil |
| Característica | Valor |
|---|---|
| Corriente nominal In (EF008250) | 32 A |
| Tensión nominal (EF000228) | 800 V |
| Tipo de conexión de eléctrica 1 (EF002526) | Otros |
| Tipo de conexión de eléctrica 2 (EF002527) | Otros |
| Número de puntos de sujeción por piso (EF002660) | 2 |
| Material del cuerpo aislante (EF007543) | Otros |
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | V0 |
| Anchura (EF000008) | 6.2 mm |
| Altura (EF000040) | 28.6 mm |
| Profundidad (EF000049) | 21.7 mm |
| Placa de cierre necesaria (EF002525) | No |
| Color (EF000007) | Negro |
| Pisos puenteados internamente (EF002661) | Sí |
