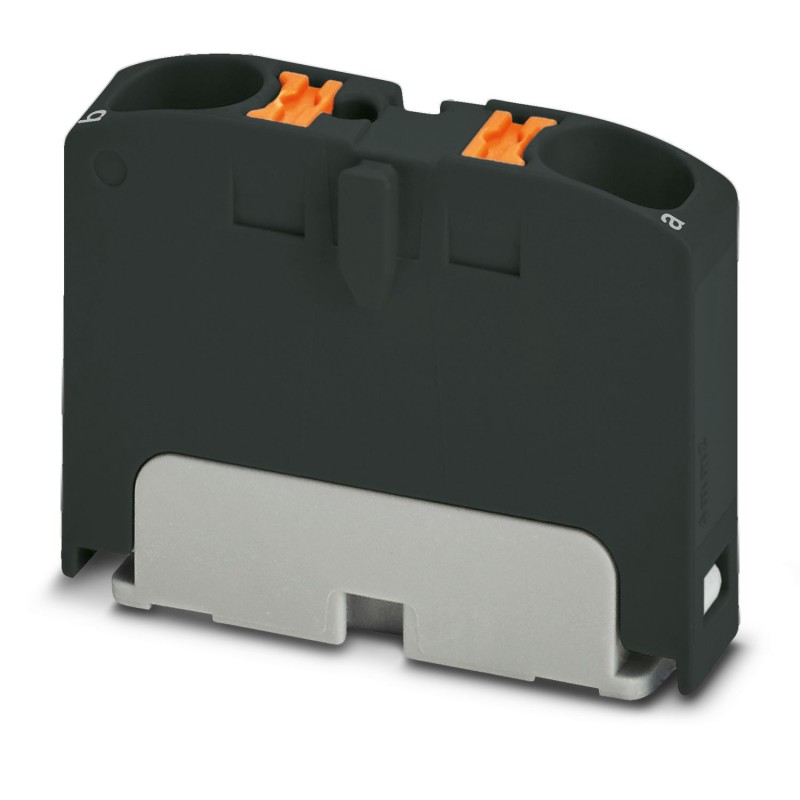

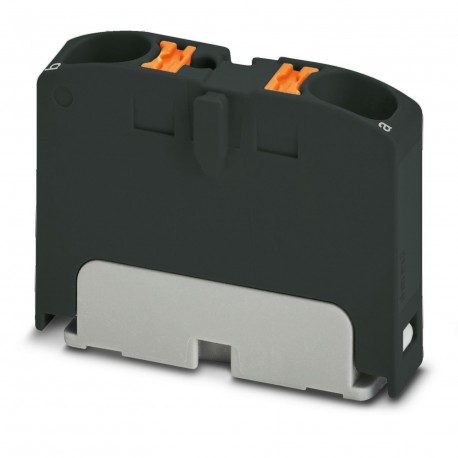

PTFIX 2X4 BK 1028367 PHOENIX CONTACT Block für distribution, Terminal base, Nennspannung: 450 V Nennstrom: 3..
PTFIX 2X4 BK
1028367
PHOENIX_CONTACT
50
Block für distribution, Terminal base, Nennspannung: 450 V Nennstrom: 32 A, Art der Verbindung: push-in-Anschluss, Anzahl der Anschlüsse: 2 Abschnitt: 0,2 mm2-6 mm2, AWG: 24-10 Breite: 6,2 mm, Höhe: 21,7 mm, Farbe: schwarz, Montageart: interlock adapter für schiene
Verteilerblock, Basisklemme, Nennspannung: 800 V, Nennstrom: 32 A, Anzahl Anschlüsse: 2, Anschlussart: Push-in-Anschluss, Dimensionierungsquerschnitt: 4 mm², Querschnitt: 0,2 mm² - 6 mm², Montageart: Interlock-in-Rail-Adapter, Direktmontage mit Flansch, Antenne, Farbe: schwarz
Monoblock, Grundklemme, Nennspannung: 800 V, Nennstrom: 32 A, Anzahl der Anschlüsse: 2, Anschlussart: Push-in-Anschluss, Bemessungsquerschnitt: 4 mm2, Querschnitt: 0,2 mm2 - 6 mm2, Push-in-Anschluss, Montageart: aufrasten auf Tragschienenadapter, Direktmontage mit Flansch, Fliegend, Farbe: schwarz
Reihenklemmen > Durchgangs-Reihenklemme
FIX-Blocksystem
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲| Produkttyp | Verteilerklemme |
| Anzahl der Anschlüsse | 2 |
| Anzahl der Reihen | 1 |
| Datenpflegestand | |
| Artikelrevision | 02 |
| Isolationseigenschaften | |
| Überspannungskategorie | III |
| Bemessungsstoßspannung | 8 kV |
| Maximale Verlustleistung bei Nennbedingung | 1,02 W |
| Anzahl der Anschlüsse pro Etage | 2 |
| Nennquerschnitt | 4 mm² |
| Bemessungsquerschnitt AWG | 12 |
| Abisolierlänge | 10 mm ... 12 mm |
| Anschluss gemäß Norm | IEC 60947-7-1 |
| Leiterquerschnitt starr | 0,2 mm² ... 6 mm² |
| Leiterquerschnitt AWG | 24 ... 10 (umgerechnet nach IEC) |
| Leiterquerschnitt flexibel | 0,2 mm² ... 4 mm² |
| Leiterquerschnitt flexibel [AWG] | 24 ... 12 (umgerechnet nach IEC) |
| Leiterquerschnitt flexibel (Aderendhülse ohne Kunststoffhülse) | 0,2 mm² ... 4 mm² |
| Leiterquerschnitt flexibel (Aderendhülse mit Kunststoffhülse) | 0,2 mm² ... 4 mm² |
| 2 Leiter gleichen Querschnitts flexibel m. TWIN-Aderendhülse mit Kunststoffhülse | 0,5 mm² ... 1 mm² |
| Nennstrom | 32 A |
| Belastungsstrom maximal | 38 A (bei 6 mm² Leiterquerschnitt starr) |
| Summenstrom maximal | Der max. Belastungsstrom der einzelnen Klemmstelle darf nicht überschritten werden. |
| Nennspannung | 800 V |
| Hinweis | Die Norm IEC 60947-7-1 gilt nur bei Verwendung von Befestigungszubehör. |
| Nennquerschnitt | 4 mm² |
| Abisolierlänge | 10 mm ... 12 mm |
| Lehrdorn | A4 |
| Anschluss gemäß Norm | IEC 60998-2-2 |
| Nennspannung | 450 V (nach IEC 60998-2-2) |
| Anschlussquerschnitte direkt steckbar | |
| Leiterquerschnitt starr | 0,5 mm² ... 6 mm² |
| Leiterquerschnitt starr [AWG] | 20 ... 10 (umgerechnet nach IEC) |
| Leiterquerschnitt flexibel (Aderendhülse ohne Kunststoffhülse) | 0,75 mm² ... 4 mm² |
| Leiterquerschnitt flexibel (Aderendhülse mit Kunststoffhülse) | 0,5 mm² ... 4 mm² |
| Breite | 6,2 mm |
| Höhe | 28,6 mm |
| Tiefe | 21,7 mm |
| Farbe | schwarz (RAL 9005) |
| Brennbarkeitsklasse nach UL 94 | V0 |
| Isolierstoffgruppe | I |
| Isolierstoff | PA |
| Statischer Isolierstoffeinsatz in Kälte | -60 °C |
| Relativer Isolierstoff Temperatur Index (Elec., UL 746 B) | 130 °C |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Oberflächen Flammbarkeit NFPA 130 (ASTM E 162) | bestanden |
| Spezifisch optische Rauchgasdichte NFPA 130 (ASTM E 662) | bestanden |
| Rauchgastoxität NFPA 130 (SMP 800C) | bestanden |
| Stoßspannungsprüfung | |
| Prüfspannung Sollwert | 9,8 kV |
| Ergebnis | Prüfung bestanden |
| Erwärmungsprüfung | |
| Anforderung Erwärmungsprüfung | Temperaturerhöhung ≤ 45 K |
| Ergebnis | Prüfung bestanden |
| Kurzzeitstromfestigkeit 4 mm² | 0,48 kA |
| Kurzzeitstromfestigkeit 6 mm² | 0,72 kA |
| Ergebnis | Prüfung bestanden |
| Betriebsfrequente Spannungsfestigkeit | |
| Prüfspannung Sollwert | 2 kV |
| Ergebnis | Prüfung bestanden |
| Mechanische Daten | |
| Offene Seitenwand | Nein |
| Mechanische Festigkeit | |
| Ergebnis | Prüfung bestanden |
| Befestigung auf dem Träger | |
| Ergebnis | Prüfung bestanden |
| Hinweis | Bei der Anreihung von mehreren Blöcken sind die Fußelemente so zu setzen, dass maximal 2 Blöcke frei dazwischen hängen. Flanschelemente sollten nach jeweils 6 Blöcken gesetzt werden. |
| Je nach Anwendungsfall und mechanischer Belastung können aber auch andere Anordnungen des Montagezubehörs gewählt werden. | |
| Ein Tragschienenadapter PTFIX-NS35 ist für maximal 9 Blöcke vorgesehen. | |
| Prüfung auf Leiterbeschädigung und Lockerung | |
| Rotationsgeschwindigkeit | 10 U/min |
| Umdrehungen | 135 |
| Leiterquerschnitt/Gewicht | 0,2 mm² / 0,2 kg |
| 4 mm² / 0,9 kg | |
| 6 mm² / 1,4 kg | |
| Ergebnis | Prüfung bestanden |
| Alterung | |
| Temperaturzyklen | 192 |
| Ergebnis | Prüfung bestanden |
| Nadelflammenprüfung | |
| Einwirkdauer | 30 s |
| Ergebnis | Prüfung bestanden |
| Schwingen/Breitbandrauschen | |
| Prüfspezifikation | DIN EN 50155 (VDE 0115-200):2008-03 |
| Spektrum | Lebensdauerprüfung Kategorie 2, am Drehgestell angebaut |
| Frequenz | f1= 5 Hz bis f2= 250 Hz |
| ASD-Pegel | 6,12 (m/s²)²/Hz |
| Beschleunigung | 3,12g |
| Prüfdauer je Achse | 5 h |
| Prüfrichtungen | X-, Y- und Z-Achse |
| Ergebnis | Prüfung bestanden |
| Schocken | |
| Prüfspezifikation | DIN EN 50155 (VDE 0115-200):2008-03 |
| Schockform | Halbsinus |
| Beschleunigung | 30g |
| Schockdauer | 18 ms |
| Anzahl der Schocks je Richtung | 3 |
| Prüfrichtungen | X-, Y- und Z-Achse (pos. und neg.) |
| Ergebnis | Prüfung bestanden |
| Umgebungsbedingungen | |
| Umgebungstemperatur (Betrieb) | -60 °C ... 110 °C (Betriebstemperaturbereich inkl. Eigenerwärmung, max. kurzzeitige Betriebstemperatur siehe RTI Elec.) |
| Umgebungstemperatur (Lagerung/Transport) | -25 °C ... 60 °C (für kurze Zeit, nicht über 24 h, -60 °C bis +70 °C) |
| Umgebungstemperatur (Montage) | -5 °C ... 70 °C |
| Umgebungstemperatur (Betätigung) | -5 °C ... 70 °C |
| Zulässige Luftfeuchtigkeit (Betrieb) | 20 % ... 90 % |
| Zulässige Luftfeuchtigkeit (Lagerung/Transport) | 30 % ... 70 % |
| Anschluss gemäß Norm | IEC 60947-7-1 |
| IEC 60998-2-2 |
| Montageart | aufrasten auf Tragschienenadapter |
| Direktmontage mit Flansch | |
| Fliegend |
| Merkmal | Wert |
|---|---|
| Bemessungsstrom In (EF008250) | 32 A |
| Bemessungsspannung (EF000228) | 800 V |
| Ausführung elektrischer Anschluss 1 (EF002526) | sonstige |
| Ausführung elektrischer Anschluss 2 (EF002527) | sonstige |
| Anzahl der Klemmstellen je Etage (EF002660) | 2 |
| Werkstoff des Isolierkörpers (EF007543) | sonstige |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 (EF002521) | V0 |
| Breite (EF000008) | 6.2 mm |
| Höhe (EF000040) | 28.6 mm |
| Tiefe (EF000049) | 21.7 mm |
| Abschlussplatte erforderlich (EF002525) | Nein |
| Farbe (EF000007) | schwarz |
| Etagen intern gebrückt (EF002661) | Ja |
