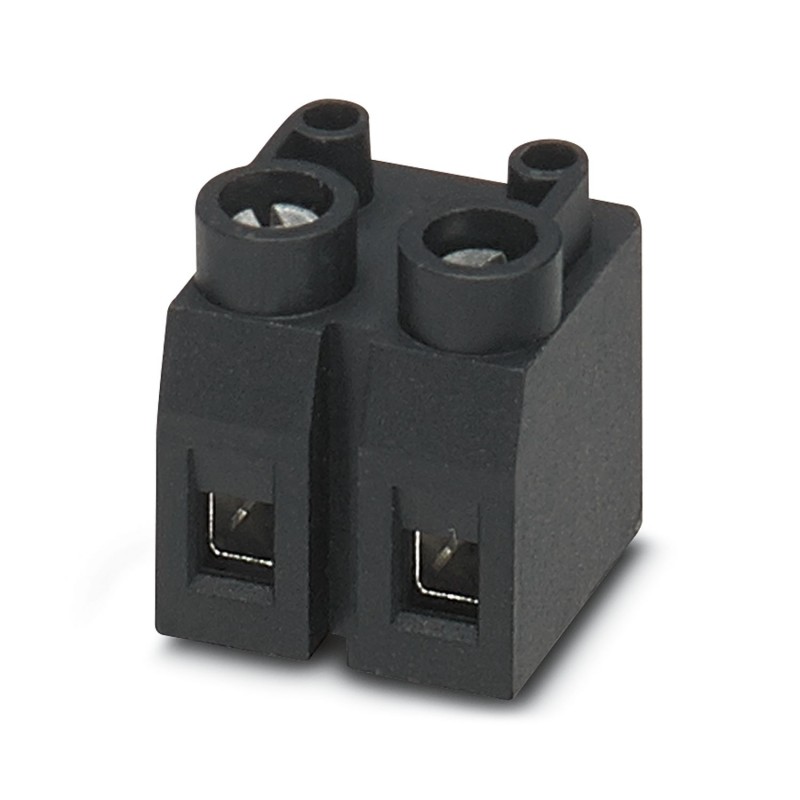

PTE 1,5/ 2-7,5 EU 1709231 PHOENIX CONTACT Borne de placa de circuito impresso
PTE 1,5/ 2-7,5 EU
1709231
PHOENIX_CONTACT
250
Produto sob demanda, sem reembolso.
Borne de placa de circuito impresso
Régua de terminais para placa de circuito impresso, número de potenciais: 2, número de linhas: 1, número de pólos por linha: 2, família de artigos: PTE 1.5, passo: 7,5 mm, tipo de conexão: Conexão roscada com cápsula de tração, forma de fixação por parafuso: L Ranhura longitudinal, montagem: Solda por onda, direção de conexão do condutor/placa de circuito impresso: 0 °, cor: preto, Comprimento do pino [P]: 3 mm, número de pinos de solda por potencial: 1, tipo de embalagem: embalagem em caixa. Para aplicações especiais, dependendo da categoria de sobretensão IV e grau de sujeira 3, também é possível uma tensão de isolamento atribuída de 250 V com uma tensão transitória de dimensionamento de 1 kV.
Printed circuit board terminal, number of potentials: 2, number of rows: 1, number of positions per row: 2, product range: PTE 1,5, pitch: 7.5 mm, connection method: Screw connection with tension sleeve, screw head form: L Slotted, mounting: Wave soldering, conductor/PCB connection direction: 0 °, color: black, Pin layout: Linear pinning, Solder pin [P]: 3 mm, number of solder pins per potential: 1, type of packaging: packed in cardboard. For special applications, a rated insulation voltage of 250 V at a rated surge voltage of 1 kV is also possible according to overvoltage category IV and degree of pollution 3.
Conectores > Terminal para circuito impresso
Conectores PCB
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲| Product type | Printed circuit board terminal |
| Product family | PTE 1,5 |
| Product line | COMBICON Terminals S |
| Type | PC termination block |
| Number of positions | 2 |
| Pitch | 7.5 mm |
| Number of connections | 2 |
| Number of rows | 1 |
| Number of potentials | 2 |
| Pin layout | Linear pinning |
| Solder pins per potential | 1 |
| Data management status | |
| Article revision | 00 |
| Mounting type | Wave soldering |
| Pin layout | Linear pinning |
| Material data - housing | |
| Color (Housing) | black (9005) |
| Dimensional drawing |  |
| Pitch | 7.5 mm |
| Width [w] | 13.24 mm |
| Height [h] | 16.58 mm |
| Length [l] | 13 mm |
| Installed height | 13.58 mm |
| Solder pin length [P] | 3 mm |
| PCB design | |
| Pin spacing | 7.5 mm |
| Hole diameter | 1.3 mm |
| Ambient conditions | |
| Ambient temperature (operation) | -40 °C (dependent on the derating curve) |
| Ambient temperature (storage/transport) | -40 °C ... 70 °C |
| Ambient temperature (assembly) | -5 °C ... 100 °C |
| Type of packaging | packed in cardboard |
| Outer packaging type | Carton |
| Característica | Valor |
|---|---|
| Altura (EF000040) | 16.58 mm |
| Número de conexões elétricas (EF008252) | 2 |
| Número de níveis (EF002659) | 1 |
| Dimensão das conexões (EF006827) | 7.5 mm |
| Categoria de sobretensão (I, II, III ou IV) (EF006785) | III |
| Grau de poluição (1 a 4) (EF006786) | 2 |
| Tipo de conexão do driver (EF006821) | Ligação com parafuso |
| Tipo de conexão da placa de circuito (EF006822) | Conexão por solda |
| Diâmetro do pino de conexão (EF006823) | 1.3 mm |
| Comprimento do pino (EF006825) | 3 mm |
| Cor da caixa (EF000136) | Preto |
| Tipo de bandas (EF007011) | Caixa (para SMD) |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX PCB CONNECTORS EN.pdf | 27 Mbytes |
|
