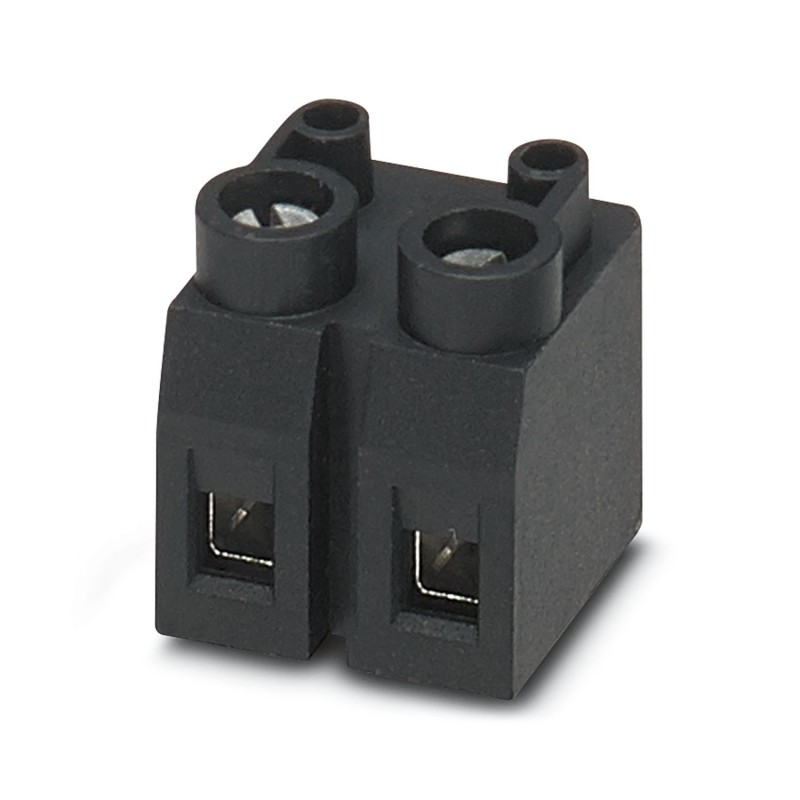

PTE 1,5/ 2-7,5 EU 1709231 PHOENIX CONTACT Bloc de jonction C.I.
PTE 1,5/ 2-7,5 EU
1709231
PHOENIX_CONTACT
250
Article à la demande, sans remboursement.
Bloc de jonction C.I.
Bornier pour carte de circuit imprimé, nombre de potentiels : 2, nombre de rangées : 1, nombre de pôles par rangée : 2, famille d’articles : PTE 1,5, pas : 7,5 mm, type de connexion : Connexion à vis avec capsule de traction, forme de serrage de la vis : L Fente longitudinale, montage : soudure à la vague, sens de connexion du conducteur/carte de circuit imprimé : 0 °, couleur : noir, Longueur de la broche [P] : 3 mm, Nombre de broches de soudage par potentiel : 1, Type d’emballage : emballage en boîte. Pour les applications spéciales, en fonction de la catégorie de surtension IV et du degré de saleté 3, une tension d’isolement attribuée de 250 V avec une tension transitoire de dimensionnement de 1 kV est également possible.
Borne de circuit imprimé, nombre de potentiels: 2, nombre de rangées: 1, nombre de pôles par rangée: 2, gamme d'articles: PTE 1,5, pas: 7,5 mm, type de raccordement: Raccordement vissé avec bague, surface d'attaque des vis: L Fente longitudinale, montage: Soudage à la vague, sens d'enfichage conducteur/circuit imprimé: 0 °, coloris: noir, Disposition des broches: Brochage linéaire, Longueur de broche [P]: 3 mm, nombre de picots par potentiel: 1, type de conditionnement: emballé dans un carton. Pour des applications spécifiques, une tension assignée d'isolement de 250 V est également possible pour une tension de tenue aux chocs assignée de 1 kV suivant la catégorie de surtension IV et le degré de pollution 3.
Connecteurs > Borne de circuit imprimé
Connecteurs PCB
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲| Type de produit | Borne de circuit imprimé |
| Gamme de produits | PTE 1,5 |
| Ligne de produits | COMBICON Terminals S |
| Type | Bloc de jonction multipolaire pour C.I. |
| Nombre de pôles | 2 |
| Pas | 7,5 mm |
| Nombre de connexions | 2 |
| Nombre de rangées | 1 |
| Nombre de potentiels | 2 |
| Tracé brochage | Brochage linéaire |
| Nombre de picots par potentiel | 1 |
| État de la gestion des données | |
| Révision de l'article | 00 |
| Type de montage | Soudage à la vague |
| Tracé brochage | Brochage linéaire |
| Indication de matériau - boîtier | |
| Coloris (Boîtiers) | noir (9005) |
| Dessin coté |  |
| Pas | 7,5 mm |
| Largeur [w] | 13,24 mm |
| Hauteur [h] | 16,58 mm |
| Longueur [l] | 13 mm |
| Hauteur de montage | 13,58 mm |
| Longueur du picot de soudage [P] | 3 mm |
| Conception de circuits imprimés | |
| Ecartement des picots | 7,5 mm |
| Diamètre de perçage | 1,3 mm |
| Conditions ambiantes | |
| Température ambiante (fonctionnement) | -40 °C (en fonction de la courbe de derating) |
| Température ambiante (stockage/transport) | -40 °C ... 70 °C |
| Température ambiante (montage) | -5 °C ... 100 °C |
| Type de conditionnement | emballé dans un carton |
| Type de reconditionnement | Carton |
| Caractéristique | Valeur |
|---|---|
| Hauteur (EF000040) | 16.58 mm |
| Nombre de raccordements électriques (EF008252) | 2 |
| Nombre d'étages (EF002659) | 1 |
| Dimension des raccordements (EF006827) | 7.5 mm |
| Catégorie de surtension (EF006785) | III |
| Degré de pollution (EF006786) | 2 |
| Type de raccordement du conducteur (EF006821) | Borne à vis |
| Type de raccordement du circuit imprimé (EF006822) | Raccord à souder |
| Diamètre de la broche de raccordement (EF006823) | 1.3 mm |
| Longueur de la broche (EF006825) | 3 mm |
| Couleur du boîtier (EF000136) | Noir |
| Type de banderolage (EF007011) | Carton (pour CMS) |
