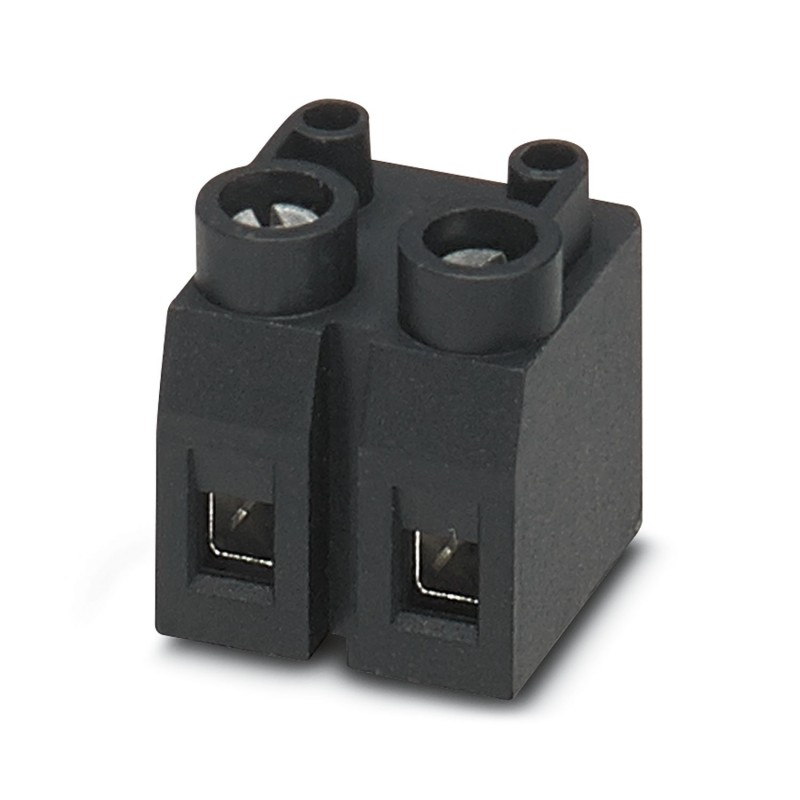

PTE 1,5/ 2-7,5 EU 1709231 PHOENIX CONTACT Morsetto per circuiti stampati
PTE 1,5/ 2-7,5 EU
1709231
PHOENIX_CONTACT
250
Prodotto su richiesta, non accetta il ritorno.
Morsetto per circuiti stampati
Morsettiera per circuito stampato, numero di potenziali: 2, numero di file: 1, numero di poli per fila: 2, famiglia di articoli: PTE 1,5, passo: 7,5 mm, tipo di collegamento: Collegamento a vite con capsula di trazione, forma di serraggio a vite: L Fessura longitudinale, montaggio: Saldatura ad onda, direzione di collegamento del conduttore/circuito stampato: 0 °, colore: nero, lunghezza pin [P]: 3 mm, numero di pin di saldatura per potenziale: 1, tipo di imballaggio: imballaggio in scatola. Per applicazioni speciali, a seconda della categoria di sovratensione IV e del grado di sporcizia 3, è possibile anche una tensione di isolamento assegnata di 250 V con una tensione transitoria di dimensionamento di 1 kV.
Morsetto circuito stampato, numero dei potenziali: 2, numero di file: 1, numero di poli per fila: 2, serie di prodotti: PTE 1,5, passo: 7,5 mm, tipo di connessione: Connessione a vite con gabbia, forma di attacco delle viti: L Fessura longitudinale, montaggio: Saldatura a onde, direzione di collegamento conduttore/scheda: 0 °, colore: nero, Layout Pin: Pinning lineare, Lunghezza pin [P]: 3 mm, numero di pin di saldatura per potenziale: 1, tipo di confezione: confezionato nel cartone. Per le applicazioni speciali secondo la categoria di sovratensione IV e il grado di inquinamento 3 è ammessa anche una tensione nominale di isolamento di 250 V in caso di tensione nominale impulsiva di 1 kV.
connettori ad innesto > morsetto per circuito stampato
Connettori PCB
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲| Tipo di prodotto | Morsetto circuito stampato |
| Famiglia di prodotti | PTE 1,5 |
| Linea di prodotti | COMBICON Terminals S |
| Tipo | Blocco di morsetti per circuiti stampati |
| Numero di poli | 2 |
| Passo | 7,5 mm |
| Numero collegamenti | 2 |
| Numero di file | 1 |
| Numero dei potenziali | 2 |
| Layout pin | Pinning lineare |
| Numero di pin di saldatura per potenziale | 1 |
| Stato di manutenzione dei dati | |
| Revisione articolo | 00 |
| Tipo di montaggio | Saldatura a onde |
| Layout pin | Pinning lineare |
| Indicazioni materiale - custodia | |
| Colore (Custodia) | nero (9005) |
| Disegno quotato |  |
| Passo | 7,5 mm |
| Larghezza [w] | 13,24 mm |
| Altezza [h] | 16,58 mm |
| Lunghezza [l] | 13 mm |
| Altezza di installazione | 13,58 mm |
| Lunghezza codoli a saldare [P] | 3 mm |
| Design del circuito stampato | |
| Distanza codoli | 7,5 mm |
| Diametro foro | 1,3 mm |
| Condizioni ambientali | |
| Temperatura ambiente (esercizio) | -40 °C (a seconda della curva di declassamento) |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 70 °C |
| Temperatura ambiente (montaggio) | -5 °C ... 100 °C |
| Confezione | confezionato nel cartone |
| Tipo di confezionamento | Cartone |
| Caratteristica | Valore |
|---|---|
| altezza (EF000040) | 16.58 mm |
| numero di collegamenti elettrici (EF008252) | 2 |
| numero di piani (EF002659) | 1 |
| dimensione modulare dei collegamenti (EF006827) | 7.5 mm |
| categoria di sovratensione (EF006785) | III |
| grado di inquinamento (EF006786) | 2 |
| tipo di collegamento conduttore (EF006821) | raccordo a vite |
| tipo di collegamento circuito stampato (EF006822) | raccordo da saldare |
| diametro del pin di collegamento (EF006823) | 1.3 mm |
| lunghezza del pin (EF006825) | 3 mm |
| colore della scatola (EF000136) | nero |
| tipo di banderuolatura (EF007011) | cartone (per SMD) |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI IT.pdf | 25 Mbytes |
|
