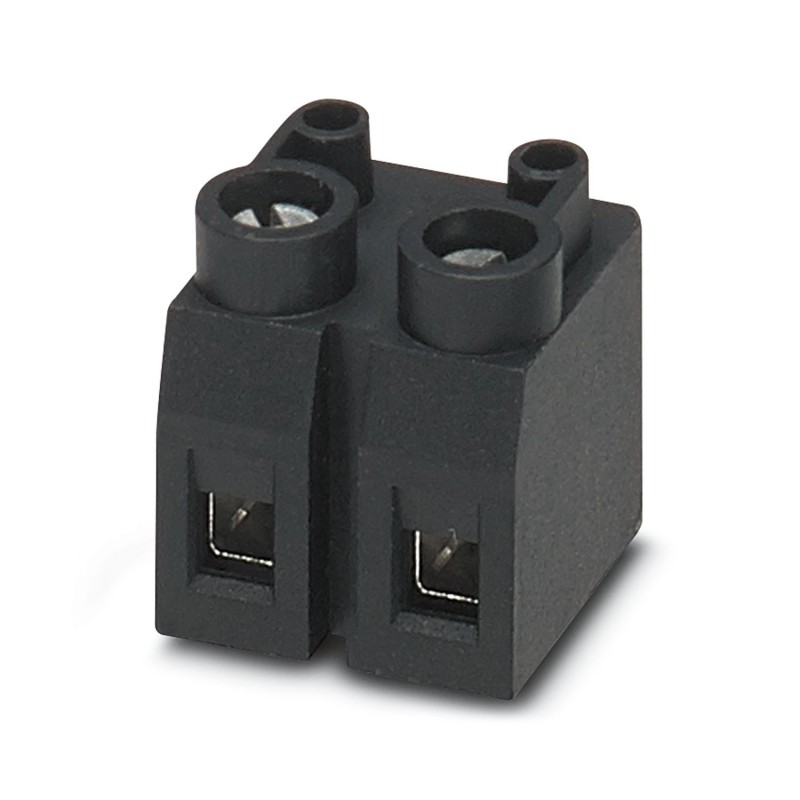

PTE 1,5/ 2-7,5 EU 1709231 PHOENIX CONTACT Leiterplattenklemme
PTE 1,5/ 2-7,5 EU
1709231
PHOENIX_CONTACT
250
Artikel auf Anfrage, das gebe keine Rückkehr.
Leiterplattenklemme
Reihenklemme für Leiterplatte, Anzahl der Potentiale: 2, Anzahl der Reihen: 1, Anzahl der Pole pro Reihe: 2, Artikelfamilie: PTE 1,5, Rastermaß: 7,5 mm, Anschlussart: Schraubanschluss mit Zugkapsel, Schraubklemmform: L Längsschlitz, Montage: Wellenlöten, Leiteranschlussrichtung/Leiterplatte: 0°, Farbe: schwarz, Stiftlänge [P]: 3 mm, Anzahl der Schweißstifte pro Potential: 1, Verpackungsart: Kartonverpackung. Für spezielle Anwendungen ist je nach Überspannungskategorie IV und Schmutzklasse 3 auch eine zugeordnete Isolationsspannung von 250 V mit einer dimensionierenden transienten Spannung von 1 kV möglich.
Leiterplattenklemme, Anzahl der Potenziale: 2, Anzahl der Reihen: 1, Polzahl pro Reihe: 2, Artikelfamilie: PTE 1,5, Rastermaß: 7,5 mm, Anschlussart: Schraubanschluss mit Zughülse, Schraubenangriffsform: L Längsschlitz, Montage: Wellenlöten, Anschlussrichtung Leiter/Platine: 0 °, Farbe: schwarz, Pin-Layout: Lineares Pinning, Pinlänge [P]: 3 mm, Anzahl der Lötpins pro Potenzial: 1, Verpackungsart: verpackt im Karton. Für spezielle Anwendungen ist nach Überspannungskategorie IV und Verschmutzungsgrad 3 auch eine Bemessungsisolationsspannung von 250 V bei einer Bemessungsstoßspannung von 1 kV möglich.
Steckverbinder > Leiterplattenklemme
Leiterplattensteckverbinder
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲| Produkttyp | Leiterplattenklemme |
| Produktfamilie | PTE 1,5 |
| Produktlinie | COMBICON Terminals S |
| Bauform | Leiterplattenklemmenblock |
| Polzahl | 2 |
| Rastermaß | 7,5 mm |
| Anzahl der Anschlüsse | 2 |
| Anzahl der Reihen | 1 |
| Anzahl der Potenziale | 2 |
| Pinlayout | Lineares Pinning |
| Anzahl Lötpins pro Potenzial | 1 |
| Datenpflegestand | |
| Artikelrevision | 00 |
| Montageart | Wellenlöten |
| Pinlayout | Lineares Pinning |
| Materialangaben - Gehäuse | |
| Farbe (Gehäuse) | schwarz (9005) |
| Maßzeichnung |  |
| Rastermaß | 7,5 mm |
| Breite [w] | 13,24 mm |
| Höhe [h] | 16,58 mm |
| Länge [l] | 13 mm |
| Bauhöhe | 13,58 mm |
| Lötstiftlänge [P] | 3 mm |
| Leiterplatten-Design | |
| Stiftabstand | 7,5 mm |
| Bohrlochdurchmesser | 1,3 mm |
| Umgebungsbedingungen | |
| Umgebungstemperatur (Betrieb) | -40 °C (in Abhängigkeit der Derating-Kurve) |
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 70 °C |
| Umgebungstemperatur (Montage) | -5 °C ... 100 °C |
| Verpackungsart | verpackt im Karton |
| Art der Umverpackung | Karton |
| Merkmal | Wert |
|---|---|
| Höhe (EF000040) | 16.58 mm |
| Anzahl der elektrischen Anschlüsse (EF008252) | 2 |
| Anzahl der Etagen (EF002659) | 1 |
| Rastermaß der Anschlüsse (EF006827) | 7.5 mm |
| Überspannungskategorie (EF006785) | III |
| Verschmutzungsgrad (EF006786) | 2 |
| Anschlussart Leiter (EF006821) | Schraubanschluss |
| Anschlussart Leiterplatte (EF006822) | Lötanschluss |
| Durchmesser Anschlusspin (EF006823) | 1.3 mm |
| Länge des Pins (EF006825) | 3 mm |
| Gehäusefarbe (EF000136) | schwarz |
| Art der Banderolierung (EF007011) | Karton (für SMD) |
Datasheet - PDF
