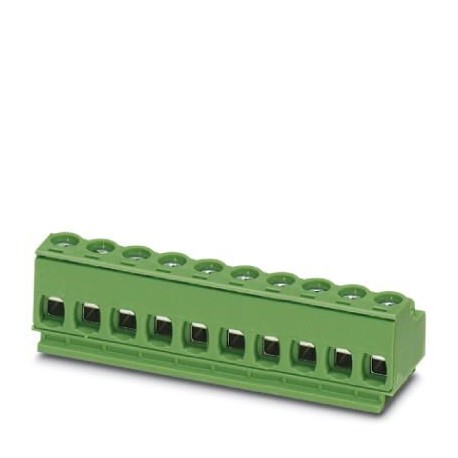

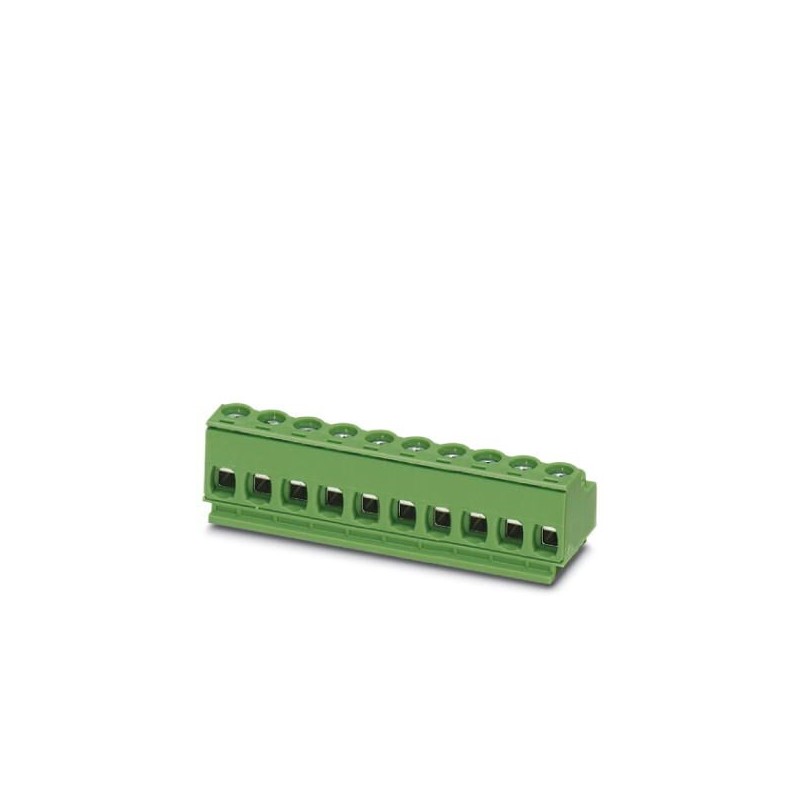

PT 1,5/10-PH-5,0 CLIPBKBD:V001 1711046 PHOENIX CONTACT Conector do PWB

PT 1,5/10-PH-5,0 CLIPBKBD:V001

1711046

PHOENIX_CONTACT

100

Conector do PWB

Conector para placa de circuito impresso, seção nominal: 1,5 mm², cor: preto, corrente nominal: 10 A, tensão de dimensionamento (III/2): 400 V, superfície de contato: Estanho, tipo de contato: Conexão fêmea, Número de potenciais: 10, Número de linhas: 1, Número de pólos por linha: 10, Número de conexões: 10, Família de artigos: PT 1,5/.. -PH CLIP, passo: 5 mm, tipo de conexão: Conexão a parafuso com cápsula de tração, direção de conexão do condutor/placa de circuito impresso: 0°, Stecksystem: COMBICON COMPACT PST 1,3, Trava: sem

PCB connector, nominal current: 10 A, rated voltage (III/2): 400 V, nominal cross section: 1.5 mm², number of positions: 10, pitch: 5 mm, connection method: Screw connection with tension sleeve, color: black, contact surface: Tin

Mais detalhes


Conectores > Conector de cabo para conector de circuito impresso

Conectores PCB

Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT

* Este artigo pode estar obsoleto. Se você estiver interessado, insira seu e-mail e informaremos se há unidades disponíveis. Caso não existam mais, um dos nossos técnicos procurará uma alternativa fornecivel com características semelhantes.

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

PRODUTOS VISUALIZADOS


Best sellers

▲

Mais informação

▲


Dados comerciais

Chave de encomenda1711046
Quantidade de embalagem1
GTIN (EAN)4055626231808
Número do imposto alfandegário85366990

Desenhos

Diagram

Diagram
Derating curve for: PT 1,5/...PH 5,0 CLIP with PST 1,3/...-5,0

Voltar para cima

Item properties

Brief article descriptionPCB connector
Plug-in systemCOMBICON COMPACT PST 1,3
Type of contactFemale connector
Range of articlesPT 1,5/..-PH CLIP
Pitch5 mm
Number of positions10
Connection methodScrew connection with tension sleeve
Number of levels1
Number of connections10
Number of potentials10
Voltar para cima

Electrical parameters

Nominal current10 A
Nom. voltage400 V
Rated voltage250 V
Rated voltage (III/2)400 V
Rated voltage (II/2)630 V
Rated surge voltage (III/3)4 kV
Rated surge voltage (III/2)4 kV
Rated surge voltage (II/2)4 kV
Voltar para cima

Connection capacity

Connection methodScrew connection with tension sleeve
pluggableYes
Conductor cross section solid0.2 mm² ... 1.5 mm²
Conductor cross section flexible0.2 mm² ... 1.5 mm²
Conductor cross section AWG / kcmil26 ... 14
Conductor cross section flexible, with ferrule without plastic sleeve0.25 mm² ... 1 mm²
Conductor cross section, flexible, with ferrule, with plastic sleeve0.25 mm² ... 1 mm²
2 conductors with same cross section, flexible, with ferrule without plastic sleeve0.5 mm²
Stripping length6 mm
Torque0.35 Nm ... 0.4 Nm
Voltar para cima

Material data - contact

NoteWEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201
Contact materialCu alloy
Metal surface terminal point (top layer)Tin (4 - 8 µm Sn)
Metal surface contact area (top layer)Tin (4 - 8 µm Sn)
Voltar para cima

Material data - housing

Housing colorblack (9005)
Insulating materialPA
Insulating material groupI
CTI according to IEC 60112600
Flammability rating according to UL 94V0
Glow wire flammability index GWFI according to EN 60695-2-12850
Glow wire ignition temperature GWIT according to EN 60695-2-13775
Temperature for the ball pressure test according to EN 60695-10-2125 °C
Voltar para cima

Dimensions for the product

Dimensional drawing
Pitch5 mm
Voltar para cima

Packaging information

Pieces per package100
Denomination packing unitsPcs.
Voltar para cima

Ambient conditions

Ambient temperature (storage/transport)-40 °C ... 70 °C
Ambient temperature (assembly)-5 °C ... 100 °C
Ambient temperature (operation)-40 °C ... 100 °C (dependent on the derating curve)
Voltar para cima

Termination and connection method

Test for conductor damage and slackeningIEC 60999-1:1999-11
Test passed
Voltar para cima

Pull-out test

Pull-out testIEC 60999-1:1999-11
Test passed
Conductor cross section / conductor type / tensile force0.2 mm² / solid / > 10 N
0.2 mm² / flexible / > 10 N
1.5 mm² / solid / > 40 N
1.5 mm² / flexible / > 40 N
Voltar para cima

Mechanical tests according to standard

Visual examinationTest passed IEC 60512-1-1:2002-02
Dimensional testTest passed IEC 60512-1-2:2002-02
Resistance of markingTest passed IEC 60068-2-70:1995-12
ResultTest passed
SpecificationIEC 60512-13-2:2006-02
No. of cycles10
Insertion strength per pos. approx.4.5 N
Withdraw strength per pos. approx.5.5 N
Polarization and codingIEC 60512-13-5:2006-02
SpecificationIEC 60512-15-1:2008-05
Voltar para cima

Air clearances and creepage distances

Clearances and creepage distancesIEC 60664-1:2007-04
SpecificationIEC 60664-1:2007-04
Minimum clearance - inhomogeneous field (III/3)3 mm
Minimum clearance - inhomogeneous field (III/2)3 mm
Minimum clearance - inhomogeneous field (II/2)3 mm
Minimum creepage distance value (III/3)3.2 mm
Minimum creepage distance value (III/2)3 mm
Minimum creepage distance value (II/2)3.2 mm
Voltar para cima

Mechanical tests (A)

Insertion strength per pos. approx.4.5 N
Withdraw strength per pos. approx.5.5 N
Voltar para cima

Durability tests (B)

SpecificationIEC 60512-5:1992-08
Contact resistance R12.5 mΩ
Insertion/withdrawal cycles10
Contact resistance R22.6 mΩ
Impulse withstand voltage at sea level4.8 kV
Power-frequency withstand voltage2.21 kV
Insulation resistance, neighboring positions1 GΩ
Voltar para cima

Climatic tests (D)

SpecificationISO 6988:1985-02
Cold stress-40 °C/2 h
Thermal stress100 °C/168 h
Corrosive stress0.2 dm3SO2on 300 dm3/40 °C/1 cycle
Impulse withstand voltage at sea level4.8 kV
Voltar para cima

Environmental and durability tests (E)

Specification
Result, degree of protection, IP codeFinger safety with IP20 test finger
Voltar para cima

Environmental Product Compliance

REACh SVHCLead 7439-92-1
China RoHSEnvironmentally Friendly Use Period = 50 years
For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration”
