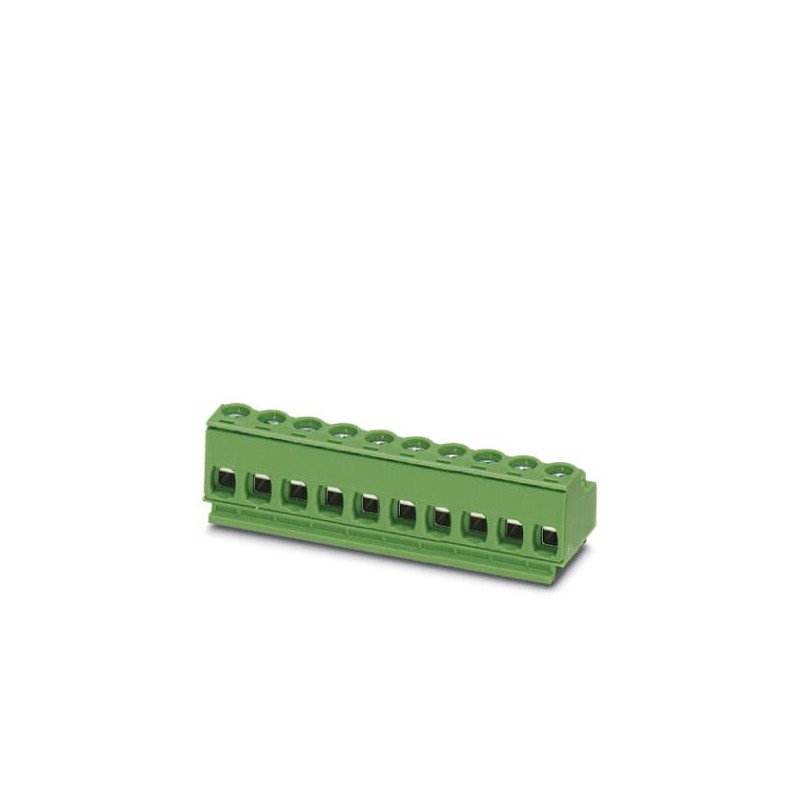

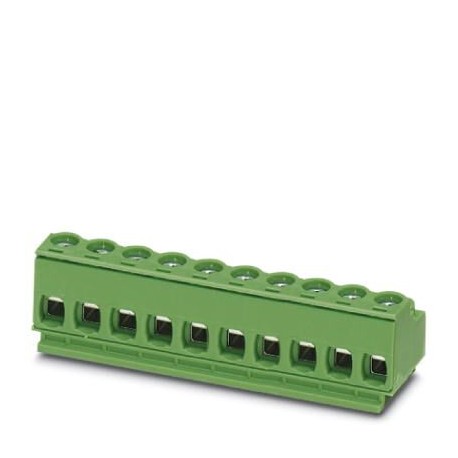

PT 1,5/10-PH-5,0 CLIPBKBD:V001 1711046 PHOENIX CONTACT Leiterplatten-Steckverbinder
PT 1,5/10-PH-5,0 CLIPBKBD:V001
1711046
PHOENIX_CONTACT
100
Leiterplatten-Steckverbinder
Leiterplattenstecker, Nennstrom: 10 A, Bemessungsspannung (III/2): 400 V, Nennquerschnitt: 1,5 mm², Polzahl: 10, Rastermaß: 5 mm, Anschlussart: Schraubanschluss mit Zughülse, Farbe: schwarz, Kontaktoberfläche: Zinn
Steckverbinder > Kabelsteckverbinder für Leiterplattensteckverbinder
Leiterplattensteckverbinder
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲Key-Kommerzielle Daten
| Orderkey | Eine Million sieben hundert elf tausend sechs und vierzig |
|---|---|
| Verpackungseinheit | 1 pc |
| Mindestbestellmenge | 100 pc |
| GTIN | 4055626231808 |
| Gewicht pro Stück (exklusive Verpackung) | 1,080.000 g |
| Custom tariff number | Fünf und achtzig Millionen drei hundert sechs und sechzig tausend neun hundert neunzig |
| Herkunftsland | CN (China) |
Zurück nach oben
Einzelteil-Eigenschaften
| Kurze Artikel Beschreibung | Leiterplatten-Steckverbinder |
|---|---|
| Plug-in-system | COMBICON COMPACT PST 1,3 |
| Art des Kontakts | Buchse |
| Palette von Artikeln | PT 1,5/..-PH-CLIP |
| Pitch | 5 mm |
| Anzahl der Positionen | Zehn |
| Verbindungs-Methode | Verschraubung mit Spannhülse |
| Anzahl der Ebenen | Eins |
| Anzahl der verbindungen | Zehn |
| Anzahl der Potentiale | Zehn |
Elektrische Parameter
| Nennstrom | 10 A |
|---|---|
| Nom. Spannung | 400 V |
| Nennspannung | 250 V |
| Bemessungsspannung (III/2) | 400 V |
| Bemessungsspannung (II/2) | 630 V |
| Bemessungsstoßspannung (III/3) | 4 kV |
| Bemessungsstoßspannung (III/2) | 4 kV |
| Bemessungsstoßspannung (II/2) | 4 kV |
Verbindung Kapazität
| Verbindungs-Methode | Verschraubung mit Spannhülse |
|---|---|
| steckbare | Ja |
| Leiterquerschnitt solid | 0,2 mm2 ... 1,5 mm2 |
| Leiterquerschnitt flexibel | 0,2 mm2 ... 1,5 mm2 |
| Leiterquerschnitt AWG / kcmil | 26 ... 14 |
| Leiterquerschnitt flexibel mit Aderendhülse ohne Kunststoff-Hülse | 0,25 mm2 ... 1 mm2 |
| Leiterquerschnitt, flexibel, mit Aderendhülse, mit Kunststoffhülse | 0,25 mm2 ... 1 mm2 |
| 2 Leiter gleichen Querschnitts, flexibel mit Aderendhülse ohne Kunststoff-Hülse | 0,5 mm2 |
| Abisolierlänge | 6 mm |
| Drehmoment | 0,35 Nm 0,4 Nm ... |
Material-Daten - Kontakt
| Hinweis | WEEE/RoHS-konform, frei von schnurrhaare nach IEC 60068-2-82/JEDEC JESD 201 |
|---|---|
| Material, Kontakt | Cu-Legierung |
| Metall-Oberfläche terminal-Punkt (Obere Schicht) | Zinn (4 - 8 µm Sn) |
| Metall-Oberflächen-Kontaktbereich (top-layer) | Zinn (4 - 8 µm Sn) |
Material-Daten - Gehäuse
| Gehäuse Farbe | schwarz (9005) |
|---|---|
| Isoliermaterial | PA |
| Dämmstoff-Gruppe | Ich |
| CTI nach IEC 60112 | Sechs hundert |
| Entflammbarkeit nach UL 94 | V0 |
| Glow wire flammability index, GWFI nach EN 60695-2-12 | Acht hundert fünfzig |
| Glow-wire-ignition-Temperatur GWIT nach EN 60695-2-13 | Sieben hundert fünf und siebzig |
| Temperatur für den ball pressure test nach EN 60695-10-2 | 125 °C |
Verpackung Informationen
| Stück pro Packung | Eins hundert |
|---|---|
| Bezeichnung Verpackungseinheiten | Pcs. |
Umgebungsbedingungen
| Umgebungstemperatur (Lagerung/transport) | -40 °C ... 70 °C |
|---|---|
| Umgebungstemperatur (Montage) | -5 °C ... 100 °C |
| Umgebungstemperatur (Betrieb) | -40 °C ... 100 °C (abhängig von der derating-Kurve) |
Kündigung und Verbindungs-Methode
| Test für Leiter Schaden und Verlangsamung | IEC 60999-1:1999-11 |
|---|---|
| Test bestanden |
Pull-out-test
| Pull-out-test | IEC 60999-1:1999-11 |
|---|---|
| Test bestanden | |
| Leiterquerschnitt / conductor Typ / Zugkraft | 0,2 mm2 / solid / > 10 N |
| 0,2 mm2 / flexibel / > 10 N | |
| 1,5 mm2 / solid / > 40 N | |
| 1,5 mm2 / flexibel / > 40 N |
Mechanische tests nach der Norm
| Visuelle Prüfung | Test bestanden IEC 60512-1-1:2002-02 |
|---|---|
| Dimensionale test | Test bestanden IEC 60512-1-2:2002-02 |
| Resistenz der Kennzeichnung | Test bestanden IEC 60068-2-70:1995-12 |
| Ergebnis | Test bestanden |
| Spezifikation | IEC 60512-13-2:2006-02 |
| Nein. der Zyklen | Zehn |
| Insertion Stärke pro pos. ca. | 4.5 N |
| Zurückziehen Stärke pro pos. ca. | 5.5 N |
| Polarisation und Kodierung | IEC 60512-13-5:2006-02 |
| Spezifikation | IEC 60512-15-1:2008-05 |
Luft-Luft-und Kriechstrecken
| Luft-und Kriechstrecken | IEC 60664-1:2007-04 |
|---|---|
| Spezifikation | IEC 60664-1:2007-04 |
| Mindestabstand - inhomogene Feld (III/3) | 3 mm |
| Mindestabstand - inhomogene Feld (III/2) | 3 mm |
| Mindestabstand - inhomogene Feld (II/2) | 3 mm |
| Mindest-Kriechstrecke Wert (III/3) | 3.2 mm |
| Mindest-Kriechstrecke Wert (III/2) | 3 mm |
| Mindest-Kriechstrecke Wert (II/2) | 3.2 mm |
Mechanische Prüfungen (A)
| Insertion Stärke pro pos. ca. | 4.5 N |
|---|---|
| Zurückziehen Stärke pro pos. ca. | 5.5 N |
Haltbarkeit tests (B)
| Spezifikation | IEC 60512-5:1992-08 |
|---|---|
| Kontakt-Widerstand REins | 2.5 mΩ |
| Insertion/withdrawal cycles | Zehn |
| Kontakt-Widerstand RZwei | 2.6 mΩ |
| Impuls-Spannungsfestigkeit in Meereshöhe | 4.8 kV |
| Power-Frequenz widerstehen Spannung | 2.21 kV |
| Isolationswiderstand benachbarten Positionen | 1 GΩ |
Klimatests (D)
| Spezifikation | ISO 6988:1985-02 |
|---|---|
| Cold stress | -40 °C/2 h |
| Thermische Belastung | 100 °C/168 h |
| Ätzend stress | 0.2 dmDreiSOZweiauf 300 dmDrei/40 °C/Zyklus 1 |
| Impuls-Spannungsfestigkeit in Meereshöhe | 4.8 kV |
Umwelt-und Lebensdauer-tests (E)
| Spezifikation | |
|---|---|
| Ergebnis, Schutzart, IP-code | Finger Sicherheit mit IP20 test finger |
Environmental Product Compliance
| REACh-SVHC | Blei 7439-92-1 |
|---|---|
| China RoHS | Umweltfreundliche Nutzungsdauer = 50 Jahre |
| Für details über gefährliche Stoffe gehen Sie zur Registerkarte "Downloads" in der Kategorie "Erklärung des Herstellers" |
Klassifikationen
eCl@ss
| eCl@ss 8.0 | Sieben und zwanzig Millionen vier hundert vierzig tausend drei hundert neun |
|---|---|
| eCl@ss 9.0 | Sieben und zwanzig Millionen vier hundert vierzig tausend drei hundert neun |
