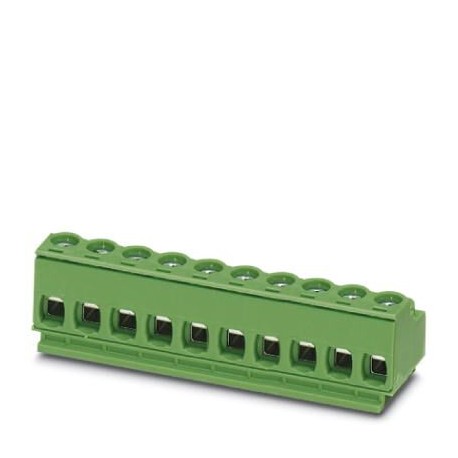

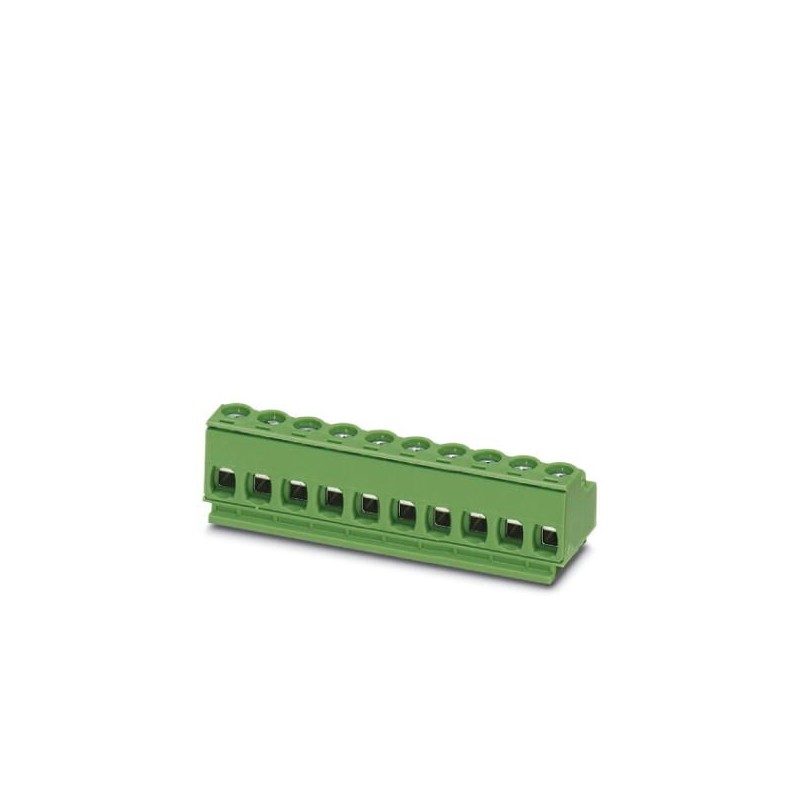

PT 1,5/10-PH-5,0 CLIPBKBD:V001 1711046 PHOENIX CONTACT Connettore PCB Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

PT 1,5/10-PH-5,0 CLIPBKBD:V001 1711046 PHOENIX CONTACT Connettore PCB

PT 1,5/10-PH-5,0 CLIPBKBD:V001

1711046

PHOENIX_CONTACT

100

Connettore PCB

Connettore per circuito stampato, sezione nominale: 1,5 mm², colore: nero, corrente nominale: 10 A, tensione di dimensionamento (III/2): 400 V, superficie di contatto: stagno, tipo di contatto: Collegamento femmina, Numero di potenziali: 10, Numero di file: 1, Numero di poli per fila: 10, Numero di collegamenti: 10, Famiglia di articoli: PT 1,5/.. -PH CLIP, passo: 5 mm, tipo di collegamento: Collegamento a vite con capsula di trazione, direzione di collegamento del conduttore/circuito stampato: 0°, Stecksystem: COMBICON COMPACT PST 1,3, Blocco: senza

Connettore per circuiti stampati, corrente nominale: 10 A, tensione di dimensionamento (III/2): 400 V, sezione nominale: 1,5 mm², numero poli: 10, passo: 5 mm, collegamento: Connessione a vite con gabbia, colore: nero, superficie contatti: Stagno

Maggiori dettagli


connettori ad innesto > cavo di connessione

Connettori PCB

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


Dati commerciali

Codice per l'ordinazione1711046
Pezzi/conf.100 PZ
Sales keyAACFBA -
Quantità di ordinazione minima100 PZ
GTIN4055626231808
Peso per pezzo (confezione esclusa)10,825 g
Numero tariffa doganale85366990

Disegni

Diagramma

Diagramma
Curva di derating per: PT 1,5/...PH 5,0 CLIP con PST 1,3/...-5,0

Torna su

Caratteristiche articolo

AbbreviazioneConnettore per circuiti stampati
Sistema di spineCOMBICON COMPACT PST 1,3
Tipo contattiFemmina
Famiglia articoloPT 1,5/..-PH CLIP
Passo5 mm
N. poli10
CollegamentoConnessione a vite con gabbia
Numero di piani1
Numero collegamenti10
Numero dei potenziali10
Torna su

Dati elettrici

Corrente nominale10 A
Tensione nominale400 V
Tensione di dimensionamento250 V
Tensione di dimensionamento (III/2)400 V
Tensione di dimensionamento (II/2)630 V
Tensione impulsiva di dimensionamento (III/3)4 kV
Tensione impulsiva di dimensionamento (III/2)4 kV
Tensione impulsiva di dimensionamento (II/2)4 kV
Torna su

Dati di collegamento

CollegamentoConnessione a vite con gabbia
a innestosì
Sezione conduttore rigida0,2 mm² ... 1,5 mm²
Sezione conduttore flessibile0,2 mm² ... 1,5 mm²
Sezione del conduttore AWG / kcmil26 ... 14
Sezione del conduttore flessibile con capocorda senza collare in plastica0,25 mm² ... 1 mm²
Sezione conduttore flessibile con capocorda montato e collare in plastica0,25 mm² ... 1 mm²
2 conduttori della stessa sezione flessibili con puntalino senza collare in plastica0,5 mm²
Lunghezza del tratto da spelare6 mm
Coppia di serraggio0,35 Nm ... 0,4 Nm
Torna su

Indicazioni materiale - contatti

NotaConforme a WEEE/RoHS, senza materiali filiformi secondo IEC 60068-2-82/JEDEC JESD 201
Materiale contattoLega Cu
Superficie metallica punto di connessione (strato superficiale)Stagno (4 - 8 µm Sn)
Superficie metallica zona di contatto (strato superficiale)Stagno (4 - 8 µm Sn)
Torna su

Indicazioni materiale - custodia

Colore custodianero (9005)
Materiale isolantePA
Gruppo materiale isolanteI
CTI secondo IEC 60112600
Classe di combustibilità a norma UL 94V0
Indice di infiammabilità del filamento GWFI secondo EN 60695-2-12850
Temperatura di accensione del filamento GWIT secondo EN 60695-2-13775
Temperatura della prova di durezza Brinell secondo EN 60695-10-2125 °C
Torna su

Quote relative al prodotto

Disegno quotato
Passo5 mm
Torna su

Dati di confezionamento

Confezione100
Denominazioni confezioniPezzi
Torna su

Condizioni ambientali

Temperatura ambiente (trasporto e stoccaggio)-40 °C ... 70 °C
Temperatura ambiente (montaggio)-5 °C ... 100 °C
Temperatura ambiente (esercizio)-40 °C ... 100 °C (in base alla curva di derating)
Torna su

Attacco e metodi di collegamento

Prova di integrità e stabilità dei conduttoriDIN EN 60999-1 (VDE 0609-1):2000-12
Controllo superato
Torna su

Prova di trazione

Prova di trazioneDIN EN 60999-1 (VDE 0609-1):2000-12
Controllo superato
Sezione conduttore / tipo conduttore / forza di trazione0,2 mm² / rigido / > 10 N
0,2 mm² / flessibile / > 10 N
1,5 mm² / rigido / > 40 N
1,5 mm² / flessibile / > 40 N
Torna su

Controlli meccanici a norma

Controllo visivoControllo superato DIN EN 60512-1-1:2003-01
Verifica misureControllo superato DIN EN 60512-1-2:2003-01
Resistenza dicitureControllo superato DIN EN 60068-2-70:1996-07
RisultatoControllo superato
Specifica di provaDIN EN 60512-13-2:2006-11
Numero di cicli10
Forza di inserzione per polo circa4,5 N
Forza di trazione per polo circa5,5 N
Polarizzazione e codificaDIN EN 60512-13-5:2006-11
Specifica di provaDIN EN 60512-15-1:2009-03
Torna su

Distanze in aria e linee di fuga

Distanze in aria e superficialiDIN EN 60664-1 (VDE 0110-1):2008-01
Specifica di provaDIN EN 60664-1 (VDE 0110-1):2008-01
Valore minimo distanza in aria - campo non omogeneo (III/3)3 mm
Valore minimo distanza in aria - campo non omogeneo (III/2)3 mm
Valore minimo distanza in aria - campo non omogeneo (II/2)3 mm
Valore minimo della distanza superficiale (III/3)3,2 mm
Valore minimo della distanza superficiale (III/2)3 mm
Valore minimo della distanza superficiale (II/2)3,2 mm
Torna su

Controlli meccanici (A)

Forza di inserzione per polo circa4,5 N
Forza di trazione per polo circa5,5 N
Torna su

Prove di durata (B)

Specifica di provaIEC 60512-5:1992-08
Resistività di massa R12,5 mΩ
Cicli di manovra10
Resistività di massa R22,6 mΩ
Tensione impulsiva verticale sul livello del mare4,8 kV
Tensione alternata fissa2,21 kV
Resistenza di isolamento tra poli contigui1 GΩ
Torna su

Prove climatica (D)

Specifica di provaDIN EN ISO 6988:1997-03
Sollecitazione per effetto del freddo-40 °C/2 h
Sollecitazione per effetto del calore100 °C/168 h
Sollecitazione per effetto della corrosione0,2 dm3SO2su 300 dm3/40 °C/1 ciclo
Tensione impulsiva verticale sul livello del mare4,8 kV
Torna su

Prove ambientali e di durata (E)

Specifica di prova
Risultato livello di protezione codice IPProtezione contro i contatti accidentali con dito di prova IP20
Torna su

Environmental Product Compliance

REACh SVHCLead 7439-92-1
China RoHSPeriodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni
Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods"
Torna su

Classifiche

eCl@ss

eCl@ss 8.027440309
eCl@ss 9.027440309
Torna su

ETIM

ETIM 5.0EC002638
ETIM 6.0EC002638
ETIM 7.0EC002638
Torna su
