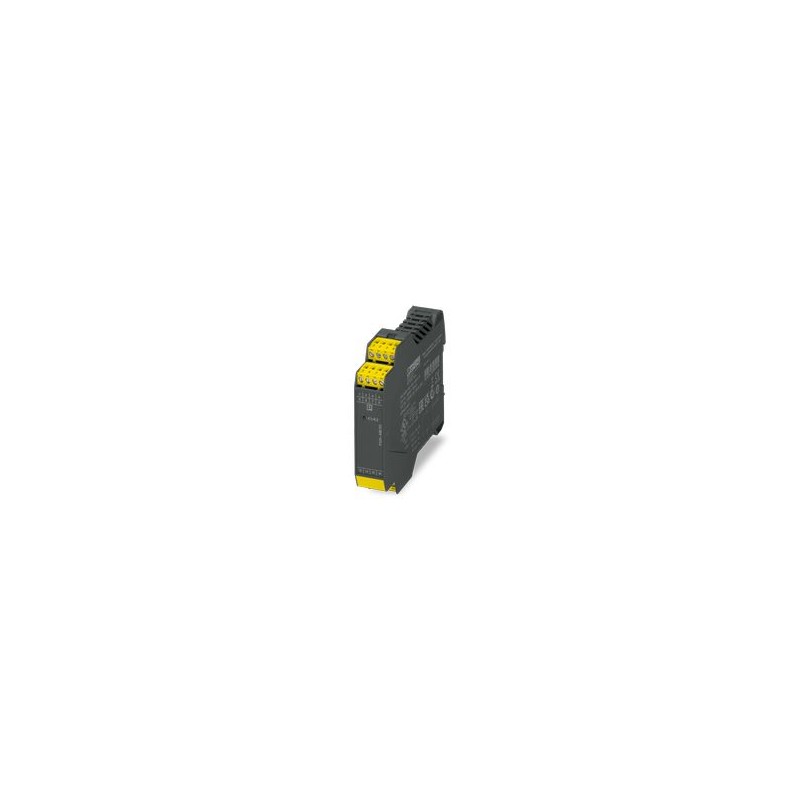

PSR-ME30-4NO-1NC-24DC-SC 1397656 PHOENIX CONTACT Relé de segurança como extensão de contato, 4 circuitos hab..
PSR-ME30-4NO-1NC-24DC-SC
1397656
PHOENIX_CONTACT
Relé de segurança como extensão de contato, 4 circuitos habilitadores, 1 circuito de realimentação, juntamente com equipamento básico até a categoria 3, PL d de acordo com a norma EN ISO 13849, terminal de parafuso plug-in, largura: 22,5 mm
Relé de Segurança
Relés > Dispositivo de supervisão de circuitos de segurança
Segurança e Comunicações
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲Dados técnicos
Propriedades do item
| Tipo de produto | Relé de Segurança |
| Família de produtos | PSRclassic |
| Conteúdo do kit | 1397657 PSR-ME30-4NO-1NC-24DC-SC-SET35 |
| aplicação | Módulo de expansão |
| Vida útil mecânica | aprox.107Periodicidades de mudança de status |
| Tipo de relé | Relé eletromecânico com contatos de condução forçada conforme IEC/EN 61810-3 |
| Vezes | |
| Tempo de excitação típico com Us | 20 ms (com ativação K1/K2) |
| Horário típico de abertura | 20 ms (com ativação via K1/K2) |
Propriedades Elétricas
| Potência Máxima Dissipada com Condição Nominal | 16,4 W (UK1/K2= 26,4 V, Ilitro² = 72 A², PTotal máximo= 2 W + 14,4 W) |
| Tipo de operação nominal | Tempo de trabalho 100% |
| Linhas de creepage e intervalos de ar entre circuitos | |
| Tensão de isolamento de dimensionamento | 250 V |
| Dimensionamento/Tensão Transiente de Isolamento | Veja o capítulo Coordenação de isolamentos |
Dados de entrada
| Digital: K1/K2 | |
| Descrição do Bilhete | Orientado para a segurança |
| Número de Inscrições | 1 |
| Faixa de tensão de entrada Sinal "1" | 20,4 V ... 26,4 V |
| Corrente de entrada | Typ. 130 mA (Δt = 800 ms) |
| Resistência total admissível da linha máx. | 50 Ω |
| Circuito de Proteção | Diodo supressor |
| Absorção de corrente | Typ. 67 mA |
Dados de saída
| Revezamento: Circuitos de viagem (13/14, 23/24, 33/34, 43/44) | |
| Descrição da saída | cada 2 NO em série, orientado para a segurança, livre de potencial |
| Número de saídas | 4 |
| Tipo de comutação de contato | 4 circuitos de gatilho |
| Material de Contato | AgSnO2 |
| Tensão de comutação | mínimo 10 V AC/DC |
| 250 V CA | |
| Potência mínima de comutação | mínimo 100 mW |
| Corrente de entrada | mínimo 10 mA |
| máx. 6 A | |
| Capacidade de ruptura de acordo com IEC 60947-5-1 | 5 A (AC15) |
| 6 A (DC13) | |
| Limite de Corrente Constante | 6 A (Observar curva de redução e limite de carga) |
| Quadrado. Soma atual | 72 A2(observar depreciação) |
| Frequência de comutação | 0,5 Hz |
| Vida útil mecânica | 10x 106Operações |
| Fusível de saída | 10 A gL/gG |
| 4 A gL/gG (para aplicações de baixa demanda) | |
| Relé: Circuito de Reconhecimento (11/12) | |
| Descrição da saída | Contato diagnóstico, 2 NC em série, flutuante |
| Número de saídas | 1 |
| Tipo de comutação de contato | 2 NC em série |
| Material de Contato | AgSnO2 |
| Tensão de comutação | mínimo 10 V AC/DC |
| 250 V CA | |
| Potência mínima de comutação | mínimo 100 mW |
| Corrente de entrada | mínimo 10 mA |
| máx. 6 A | |
| Capacidade de ruptura de acordo com IEC 60947-5-1 | 1 A (AC15) |
| 1 A (DC13) | |
| Limite de Corrente Constante | 1 A |
| Quadrado. Soma atual | 1 A2 |
| Frequência de comutação | 0,5 Hz |
| Vida útil mecânica | 10x 106Operações |
| Fusível de saída | 1 A gL/gG |
Dados de conexão
| Tecnologia de conexão | |
| Ficha | sim |
| Conectando condutores | |
| Tipo de conexão | Conexão de parafuso |
| Seção rígida do condutor | 0,2 mm² ... 2,5 mm² |
| Seção flexível do condutor | 0,2 mm² ... 2,5 mm² |
| Seção de arame AWG | 24 ... 12 |
| Comprimento para ser desolado | 7 mm |
| Rosca | M3 |
| Torque de aperto | 0,5 Nm ... 0.6 Nm |
Sinalização
| Display de tensão de operação | 1 x LED verde |
Dimensões
| Largura | 22,5 mm |
| altura | 112,2 milímetros |
| profundidade | 114,5 mm |
Dados Relevantes
| Material da concha | Poliamida |
Parâmetros
| Dados Técnicos de Segurança | |
| Categoria Stop | 0 |
| Dados técnicos de segurança: EN ISO 13849 | |
| categoria | 3 |
| Nível de Desempenho (PL) | d |
| Dados técnicos de segurança: IEC 61508 - alta demanda | |
| Nível de Integridade de Segurança (SIL) | 2 |
| Dados técnicos de segurança: IEC 61508 - baixa demanda | |
| Nível de Integridade de Segurança (SIL) | 2 |
| Dados técnicos de segurança: EN IEC 62061 | |
| Nível de Integridade de Segurança (SIL) | 2 |
Condições ambientais e de vida
| Condições ambientais | |
| Índice de proteção | IP20 |
| Grau mínimo de protecção do local de instalação | IP54 |
| Temperatura Ambiente (Serviço) | -20 °C ... 55 °C (observar a depreciação) |
| Temperatura Ambiente (Armazenamento/Transporte) | -40 °C ... 70 °C |
| Altura de fixação | ≤ 2000 m (via NN) |
| Umidade do ar admissível (armazenamento/transporte) | 75% (Em média, ocasionalmente 85%, sem condensação) |
| Umidade do ar permitida (serviço) | 75% (Em média, ocasionalmente 85%, sem condensação) |
| Colisão | 35% |
| Vibração (serviço) | 10 Hz... 150 Hz, 2g |
Aprovações
| Ce | |
| Marcado | Conformidade CE |
Padrões e especificações
| Linhas de creepage e intervalos de ar entre circuitos | |
| Normas/Especificações | DIN EN 60947-1 |
assembléia
| Tipo de montagem | Montagem em trilho |
| Instruções de instalação | veja Curva de desclassificação |
| Posição para montagem | Vertical ou horizontal |
| Tipo de conexão | Conexão de parafuso |
| Característica | Valor |
|---|---|
| Modelo (EF000010) | Dispositivo básico |
| Possível montagem em calha (EF003972) | Sim |
| Com braçadeiras destacáveis (EF003340) | Sim |
| Acabamento da conexão elétrica (EF003961) | Ligação com parafuso |
| Adequado para monitorização de circuitos de parada de emergência (EF007268) | Não |
| Adequado para monitorização de válvulas (EF007272) | Não |
| Adequado para monitorização de equipamentos de proteção optoelectrónicos (EF007269) | Não |
| Adequado para monitorização de sensores táteis (EF007271) | Não |
| Adequado para monitorização de interruptores magnéticos (EF007266) | Não |
| Adequado para monitorização de sensores de proximidade (EF007267) | Não |
| Avaliação de entradas (EF008245) | Outro |
| Com função de silenciamento (EF004057) | Não |
| Com circuito de feedback (EF003343) | Sim |
| Atraso no desengate (EF001129) | 0.02 s |
| Número de saídas, relacionadas à segurança, sem atraso, com contato (EF003344) | 0 |
| Número de saídas, relacionadas à segurança, atrasadas, com contato (EF003345) | 0 |
| Número de saídas relacionadas à segurança, sem atraso, semicondutores (EF003346) | 0 |
| Número de saídas, relacionadas à segurança, atrasadas, semicondutores (EF003347) | 0 |
| Número de saídas, função de sinalização, sem atraso, com contato (EF003348) | 0 |
| Número de saídas, função de sinalização, com atraso, com contato (EF003349) | 0 |
| Número de saídas, função de sinalização, sem atraso, semicondutores (EF003350) | 0 |
| Número de saídas, função de sinalização, atrasada, semicondutores (EF003351) | 0 |
| Categoria de paragem de acordo com a IEC 60204 (EF007498) | Outro |
| Com aprovação para BG BIA (EF004145) | Não |
| Com aprovação de acordo com UL (EF001783) | Não |
| Largura (EF000008) | 22.5 mm |
| Altura (EF000040) | 112.2 mm |
| Profundidade (EF000049) | 114.5 mm |
