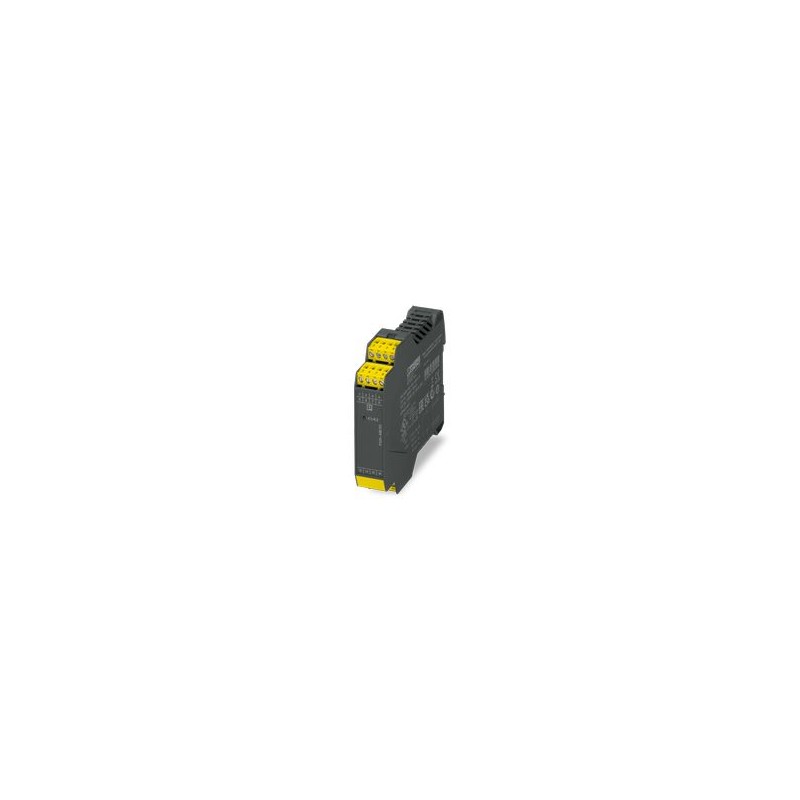

PSR-ME30-4NO-1NC-24DC-SC 1397656 PHOENIX CONTACT Sicherheitsrelais als Kontaktverlängerung, 4 Freigabekreise.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

PSR-ME30-4NO-1NC-24DC-SC 1397656 PHOENIX CONTACT Sicherheitsrelais als Kontaktverlängerung, 4 Freigabekreise..

PSR-ME30-4NO-1NC-24DC-SC

1397656

PHOENIX_CONTACT

Sicherheitsrelais als Kontaktverlängerung, 4 Freigabekreise, 1 Rückmeldekreis, nebst Grundausstattung bis Kategorie 3, PL d nach EN ISO 13849, steckbare Schraubklemme, Breite: 22,5 mm

Sicherheits-Relais

Sicherheitsrelais als Kontaktverlängerung, 4 Freigabestrompfade, 1 Rückmeldestrompfad, zusammen mit Grundgerät bis Kat. 3, PL d nach EN ISO 13849, steckbare Schraubklemme, Breite: 22,5 mm

Mehr Infos


Relais > Gerät zur Überwachung von sicherheitsgerichteten Stromkreisen

Sicherheit und Kommunikation

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

Gesamtpreis: $228.13
Stückpreis: $228.13
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Technische Daten
Produkteigenschaften
ProdukttypSicherheits-Relais
ProduktfamiliePSRclassic
Set bestehend aus:1397657 PSR-ME30-4NO-1NC-24DC-SC-SET35
AnwendungErweiterungsmodul
Mechanische Lebensdauerca. 107Zyklen
Relais-TypElektromechanisches Relais mit zwangsgeführten Kontakten nach IEC/EN 61810-3
Mal
Typ. Startzeit mit Us20 ms (bei Ansteuerung über K1/K2)
Typische Release-Zeit20 ms (bei Anforderung über K1/K2)
Elektrische Eigenschaften
Maximale Verlustleistung für Nennzustand16,4 W (UK1/K2= 26,4 V, IL² = 72 A², PGesamt max= 2 W + 14,4 W)
Nominale Betriebsart100% Betriebsfaktor
Luftabstände und Kriechstrecken zwischen den Stromkreisen
Nennisolationsspannung250 V
Bemessungsstoßspannung/IsolierungSiehe Abschnitt "Isolationskoordination"
Eingangsdaten
Digital: K1/K2
Beschreibung der EingabeSicherheitsrelevante
Anzahl der Eingänge1
Eingangsspannungsbereich "1"-Signal20,4 V ... 26,4 V
Einschaltstromtyp. 130 mA (Δt = 800 ms)
Max. zulässiger Gesamtleiterwiderstand50 Ω
SchutzschaltungSuppressordiode
Stromaufnahmetyp. 67 mA
Ausgangsdaten
Relais: Freigabe von Strompfaden (13/14, 23/24, 33/34, 43/44)
Beschreibung der AusgabeJe 2 Schließerkontakte in Reihe, sicherheitsgerichtet, potentialfrei
Anzahl der Ausgänge4
Art der Kontaktschaltung4 Aktuelle Pfade aktivieren
KontaktmaterialAgSnO2
Schaltspannungmin. 10 V AC/DC
max. 250 V AC
Schaltleistungmin. 100 mW
Einschaltstrommin. 10 mA
max. 6 A
Schaltleistung nach IEC 60947-5-15 A (AC15)
6 A (DC13)
Begrenzung des Dauerstroms6 A (Derating und Lastbegrenzungskurve beachten)
Sq. Gesamtstrom72 A2(Leistungsreduzierung beachten)
Schaltfrequenzmax. 0,5 Hz
Mechanische Lebensdauer10 x 106Zyklen
Ausgangssicherung10 A gL/gG
4 A gL/gG (für Anwendungen mit geringem Bedarf)
Relais: Bestätigungsstrompfad (11/12)
Beschreibung der AusgabeDiagnosekontakt, 2 Öffner in Reihe, potentialfrei
Anzahl der Ausgänge1
Art der Kontaktschaltung2 Öffner in Reihe
KontaktmaterialAgSnO2
Schaltspannungmin. 10 V AC/DC
max. 250 V AC
Schaltleistungmin. 100 mW
Einschaltstrommin. 10 mA
max. 6 A
Schaltleistung nach IEC 60947-5-11 A (AC15)
1 A (DC13)
Begrenzung des Dauerstroms1 A
Sq. Gesamtstrom1 A2
Schaltfrequenzmax. 0,5 Hz
Mechanische Lebensdauer10 x 106Zyklen
Ausgangssicherung1 A gL/gG
Verbindungsdaten
Verbindungstechnik
SteckbareJa
Leiter-Anschluss
VerbindungsmethodeSchraubverbindung
Leiterquerschnitt starr0,2 mm² ... 2,5 mm²
Leiterquerschnitt flexibel0,2 mm² ... 2,5 mm²
Leiterquerschnitt AWG24 ... 12
Stripping-Länge7 mm
GewindeM3
Anzugsmoment0,5 Nm ... 0,6 Nm
Signalisierung
Anzeige der Betriebsspannung1 x grüne LED
Dimensionen
Breite22,5 mm
Höhe112,2 Millimeter
Tiefe114,5 mm
Materialspezifikationen
WohnmaterialPolyamid
Merkmale
Sicherheitsdaten
Kategorie "Stopp"0
Sicherheitsdaten: EN ISO 13849
Kategorie3
Leistungsniveau (PL)d
Sicherheitsdaten: IEC 61508 - Hohe Nachfrage
Sicherheits-Integritätsstufe (SIL)2
Sicherheitsdaten: IEC 61508 - Geringer Bedarf
Sicherheits-Integritätsstufe (SIL)2
Sicherheitsdaten: EN IEC 62061
Sicherheits-Integritätsstufe (SIL)2
Umwelt- und reale Bedingungen
Umgebungsbedingungen
SchutzgradIP20
Min. Schutzgrad des Inst.-StandortesIP54
Umgebungstemperatur (Betrieb)-20 °C ... 55 °C (Leistungsreduzierung beachten)
Umgebungstemperatur (Lagerung/Transport)-40 °C ... 70 °C
Maximale Höhe≤ 2000 m (über dem Meeresspiegel)
Max. zulässige Luftfeuchtigkeit (Lagerung/Transport)75 % (im Durchschnitt, 85 % selten, nicht kondensierend)
Max. zulässige relative Luftfeuchtigkeit (Betrieb)75 % (im Durchschnitt, 85 % selten, nicht kondensierend)
Schock15 g
Vibration (Betrieb)10 Hz ... 150 Hz, 2g
Zulassungen
Ce
IdentifizierungCE-konform
Normen und Vorschriften
Luftabstände und Kriechstrecken zwischen den Stromkreisen
Normen/VorschriftenDIN EN 60947-1
Montage
MontagetypHutschienenmontage
MontageanleitungSiehe Derating-Kurve
Montagepositionvertikal oder horizontal
VerbindungsmethodeSchraubverbindung

ETIM for 1397656 Relais (EC001449)
Merkmal Wert
Ausführung (EF000010) Grundgerät
Tragschienenmontage möglich (EF003972) Ja
Mit abnehmbaren Klemmen (EF003340) Ja
Ausführung des elektrischen Anschlusses (EF003961) Schraubanschluss
Geeignet zur Überwachung von NOT-AUS-Kreisen (EF007268) Nein
Geeignet zur Überwachung von Ventilen (EF007272) Nein
Geeignet zur Überwachung von optoelektronischen Schutzeinrichtungen (EF007269) Nein
Geeignet zur Überwachung von taktilen Sensoren (EF007271) Nein
Geeignet zur Überwachung von Magnetschaltern (EF007266) Nein
Geeignet zur Überwachung von Näherungsschaltern (EF007267) Nein
Auswertung der Eingänge (EF008245) sonstige
Mit Mutingfunktion (EF004057) Nein
Mit Rückführkreis (EF003343) Ja
Rückfallverzögerung (EF001129) 0.02 s
Anzahl der Ausgänge, sicherheitsgerichtet, unverzögert, kontaktbehaftet (EF003344) 0
Anzahl der Ausgänge, sicherheitsgerichtet, verzögert, kontaktbehaftet (EF003345) 0
Anzahl der Ausgänge, sicherheitsgerichtet, unverzögert, Halbleiter (EF003346) 0
Anzahl der Ausgänge, sicherheitsgerichtet, verzögert, Halbleiter (EF003347) 0
Anzahl der Ausgänge, Meldefunktion, unverzögert, kontaktbehaftet (EF003348) 0
Anzahl der Ausgänge, Meldefunktion, verzögert, kontaktbehaftet (EF003349) 0
Anzahl der Ausgänge, Meldefunktion, unverzögert, Halbleiter (EF003350) 0
Anzahl der Ausgänge, Meldefunktion, verzögert, Halbleiter (EF003351) 0
Stoppkategorie nach IEC 60204 (EF007498) sonstige
Mit Zulassung für BG BIA (EF004145) Nein
Mit Zulassung nach UL (EF001783) Nein
Breite (EF000008) 22.5 mm
Höhe (EF000040) 112.2 mm
Tiefe (EF000049) 114.5 mm
